织物卷铺展上料输送生产设备结构

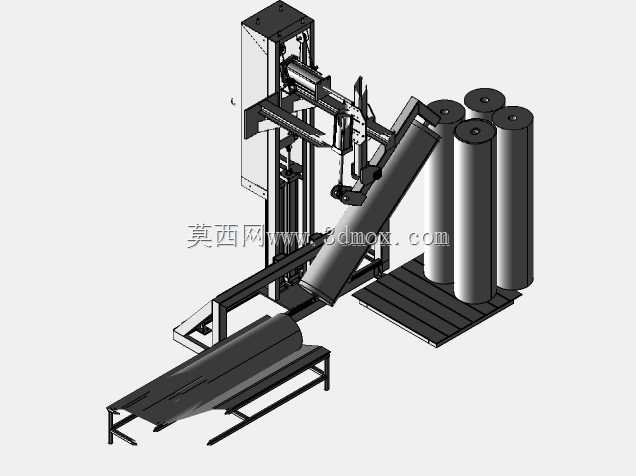

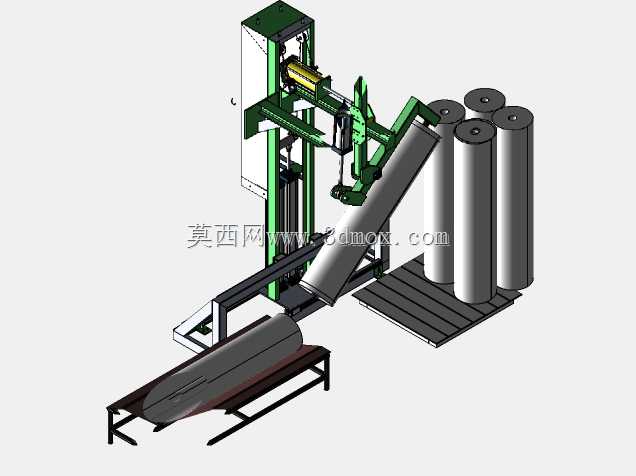

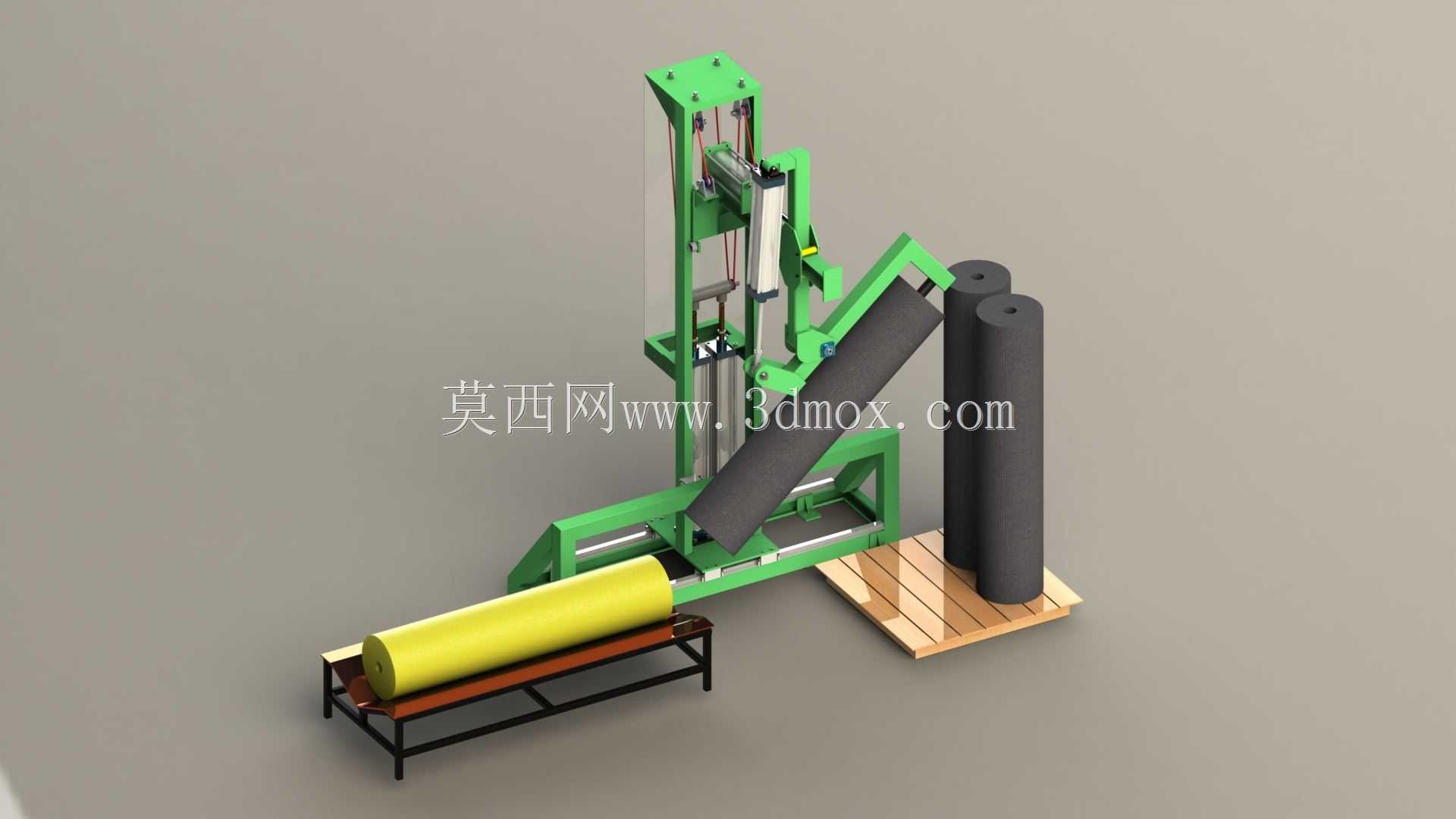

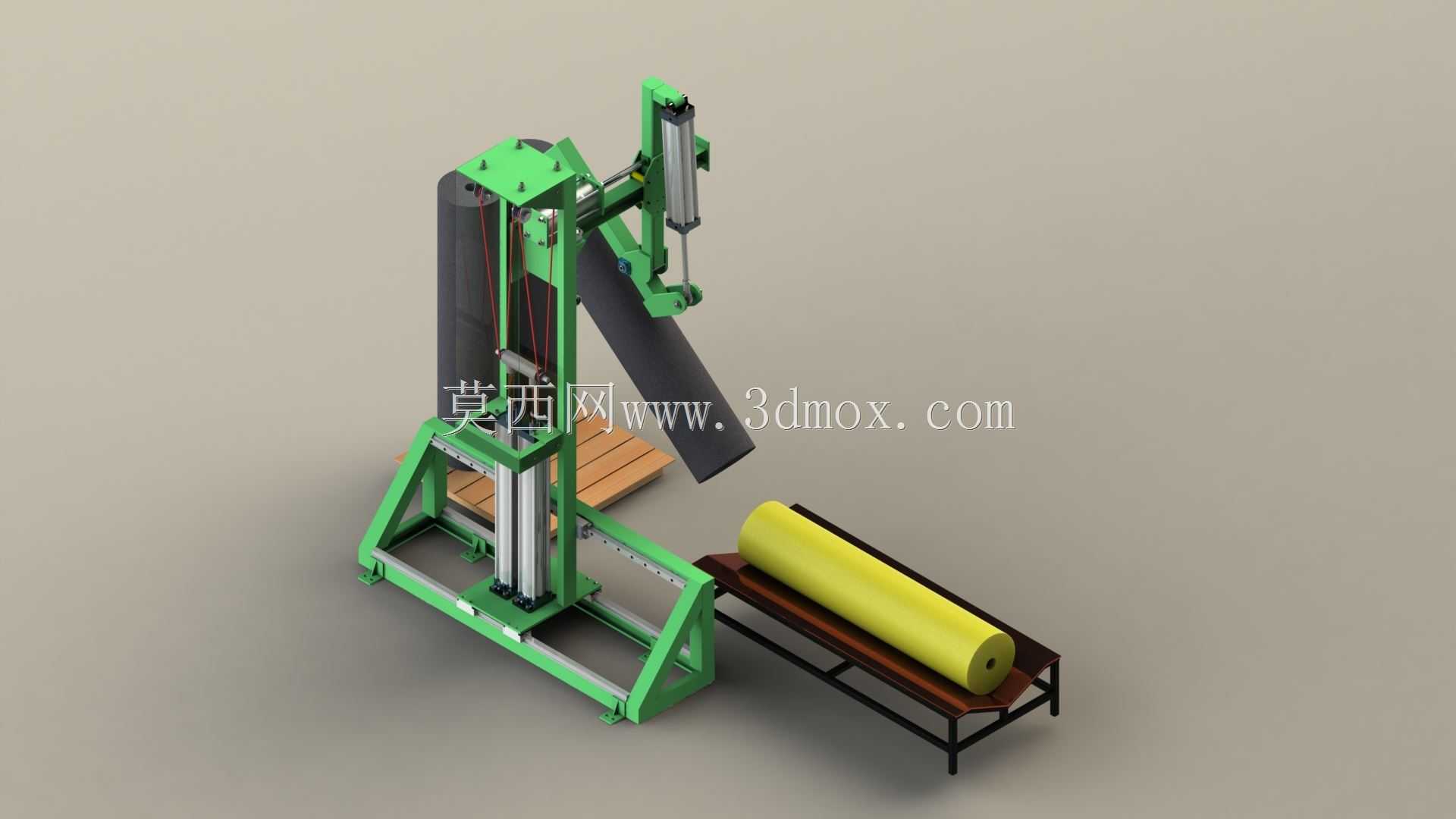

　　该设备主要面向纺织加工、卷材类面料批量生产场景，解决大卷径织物从料卷到生产工位的自动铺展上料需求，替代传统人工拖拽铺料的作业模式，适配成卷无纺布、机织布、工业滤布等多种柔性卷材的前置上料工序，可对接后续裁切、复合、缝制等生产线的进料端，减少人工铺料的褶皱偏差与人力损耗。设备整体采用框架式焊接机架作为承载主体，底部通过可调脚座实现安装面的水平校准，安装时需预留前端料卷上料空间、侧面成品料卷转运通道，整体占地边界可适配常规中小型生产车间的工位排布，无需额外深挖地基，地面承重满足常规工业厂房荷载要求即可部署。设备功能模块分为三个核心单元，底部为待加工料卷承托输送单元，采用辊轴式承托结构，黄色辊面做防滑包胶处理，

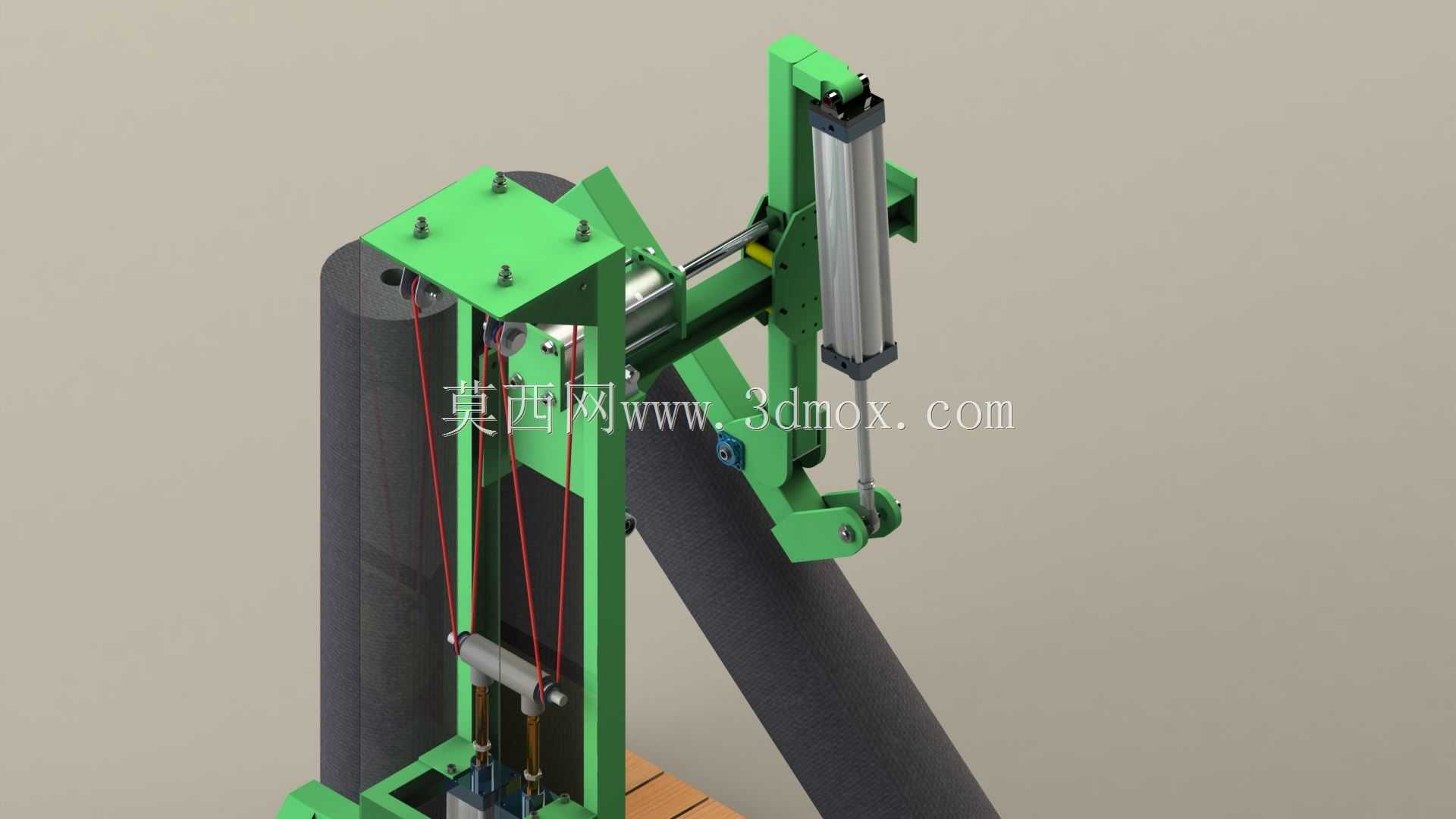

　　避免料卷转动送料时出现打滑偏移，承托架高度适配标准物料转运托盘的上料高度，可直接通过叉车将整卷织物放置到承托辊上，无需额外吊装辅助。中部为斜向铺展导向机构，倾斜布置的导向辊组带有张力调节结构，可根据织物厚度、幅宽调整导向间隙与张紧力，保证织物从料卷引出后保持恒定张力平铺，避免铺展过程中出现褶皱、跑偏、拉伸变形等问题，导向面的倾斜角度经过反复校核，匹配织物从水平承托位到垂直作业位的转向弧度，减少柔性面料的弯折应力。上部为压合定位与机架铺放机构，通过垂直导向的升降压辊结构，将铺展到位的织物平整压合到后续生产工位的机架上，压合行程通过线性导轨做运动导向，保证压合面的平行度，避免局部压力不均导致的面料错位。设备右侧设置成品料卷暂存工位，

　　采用木质托盘承载加工完成的成卷物料，工位高度适配车间常用手动液压叉车的取货高度，方便成品快速转运下线。整体结构设计优先考虑加工装配的工艺性，机架主体采用标准矩形管焊接成型，所有辊轴类零件采用统一轴径规格的标准件改制，降低加工成本与后期备件替换难度，运动部件的润滑点均设置在易操作位置，日常维护无需拆解主体结构即可完成注油保养。各功能单元的安装位置预留了调节余量，可根据实际生产的织物幅宽、料卷最大卷径调整对应辊组的间距，适配一定范围内的多规格产品生产需求，无需对主体结构做大规模改动。
