软管自动定长切割生产设备结构设计

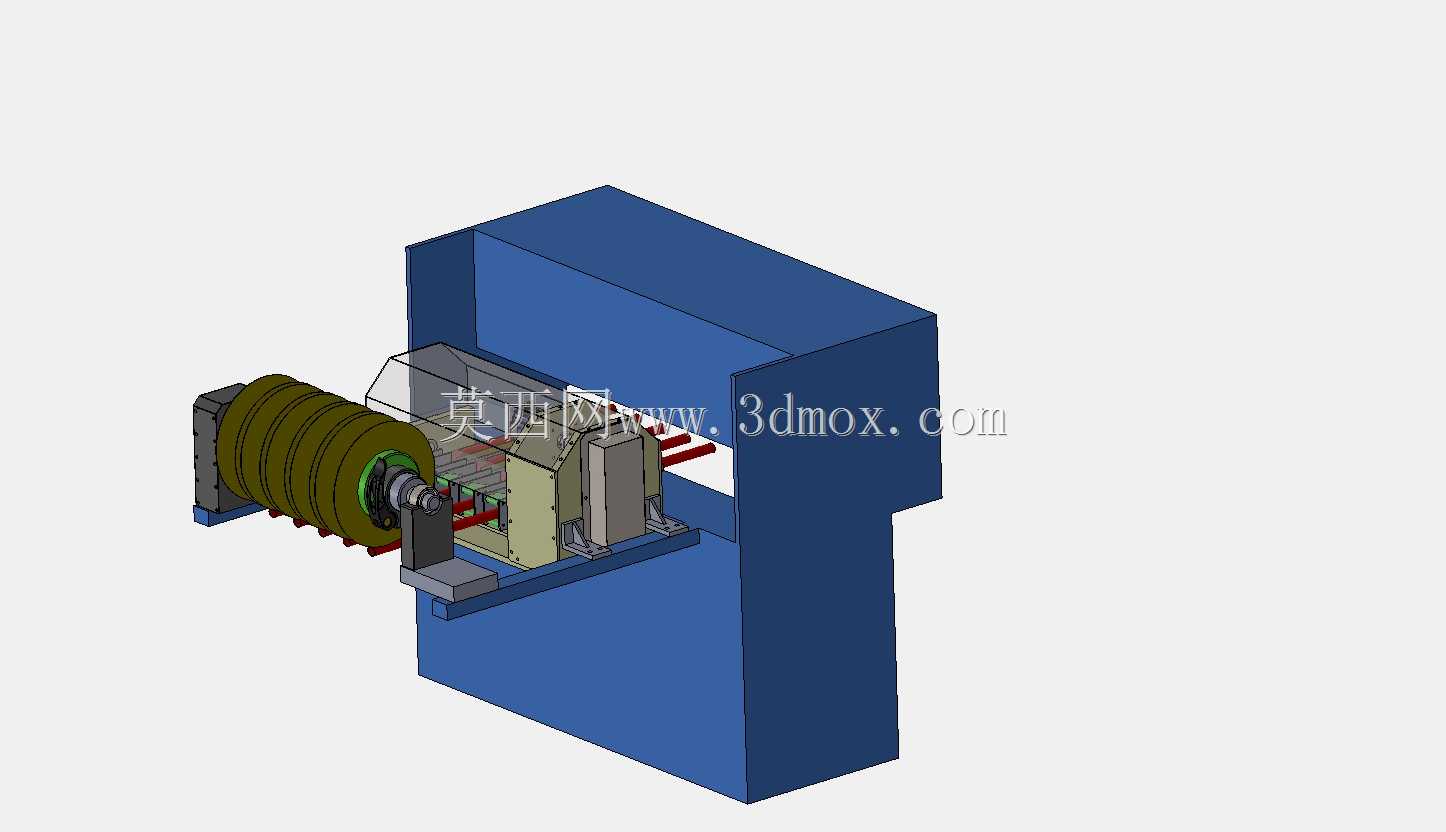

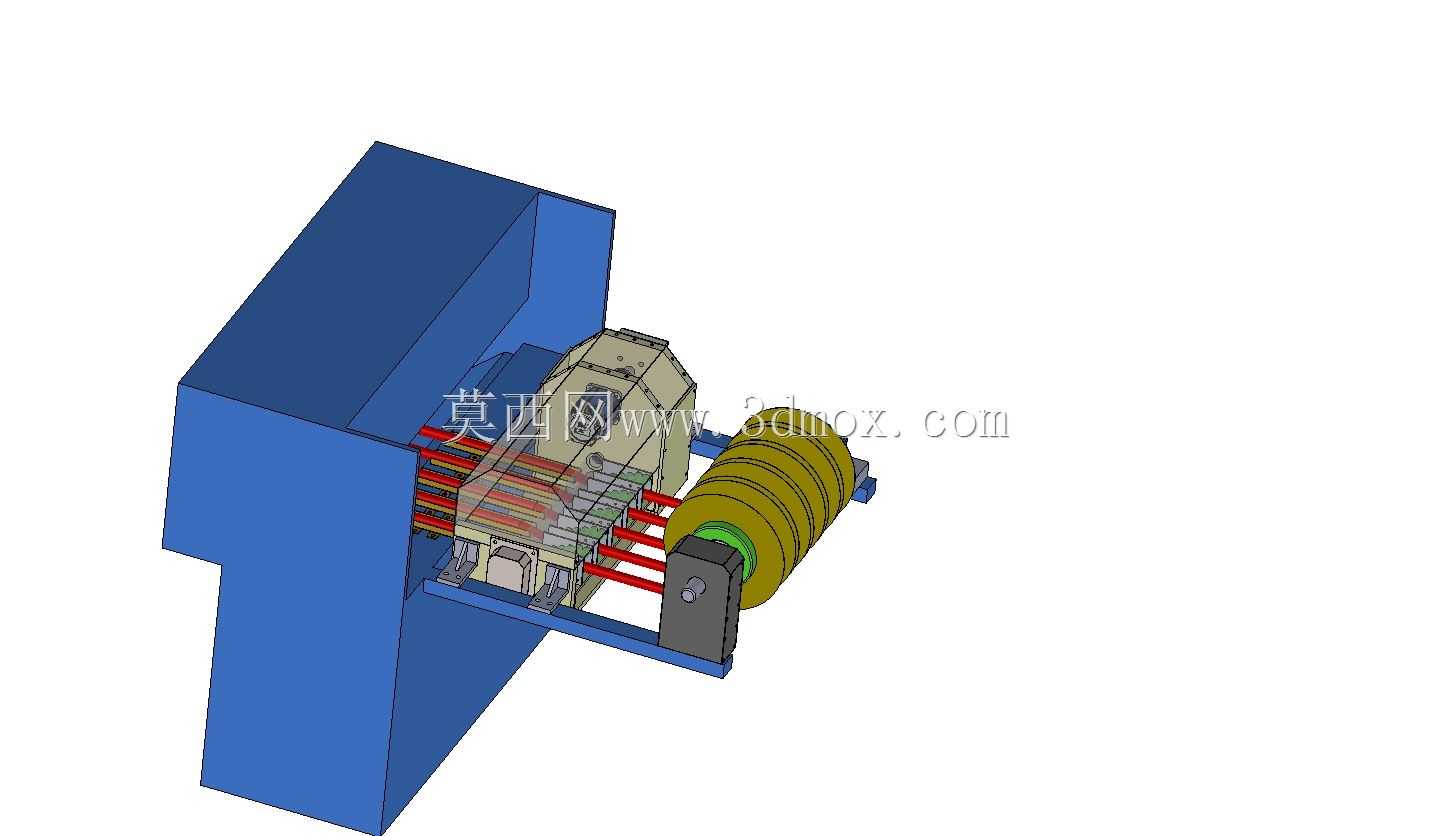

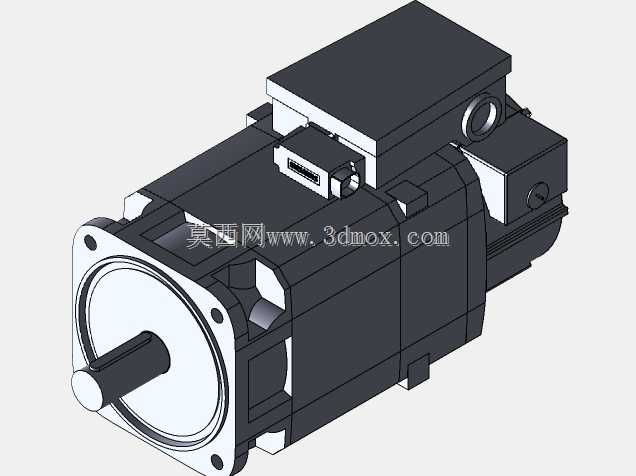

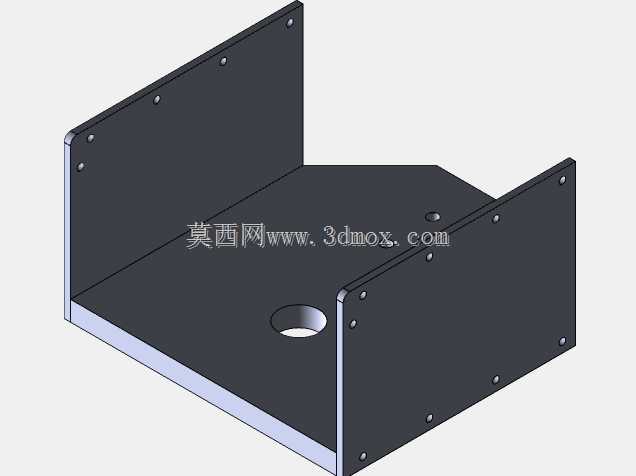

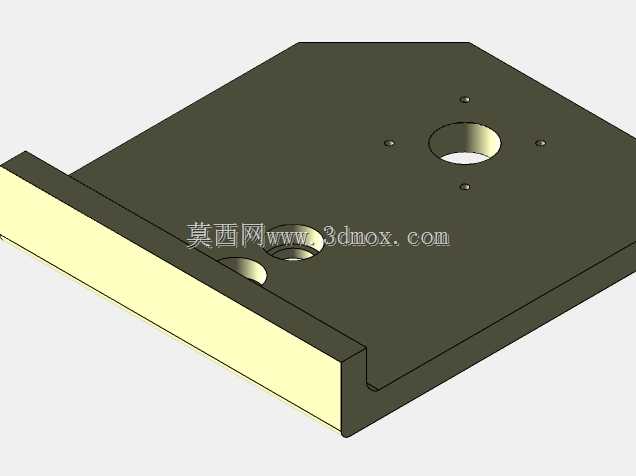

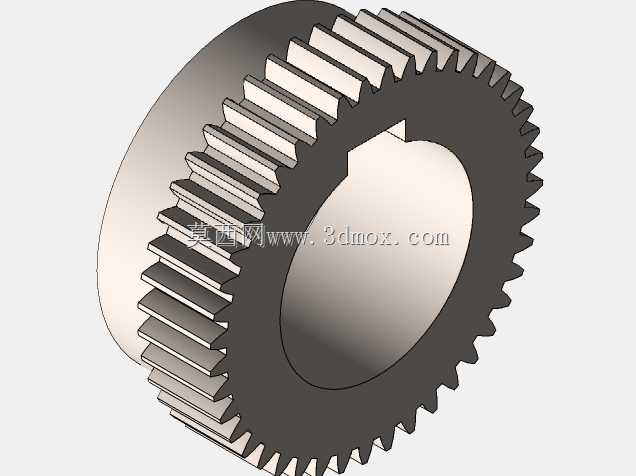

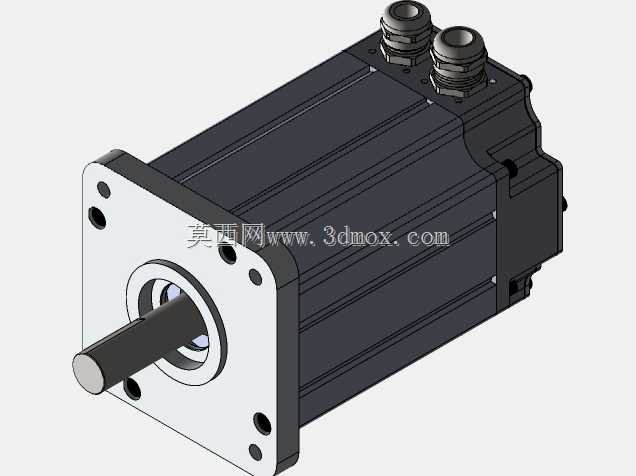

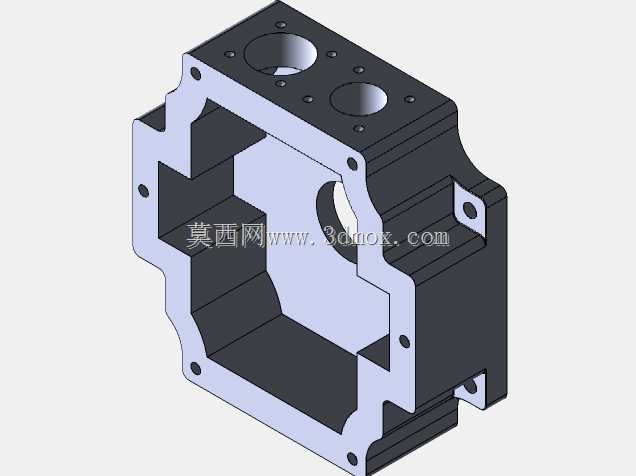

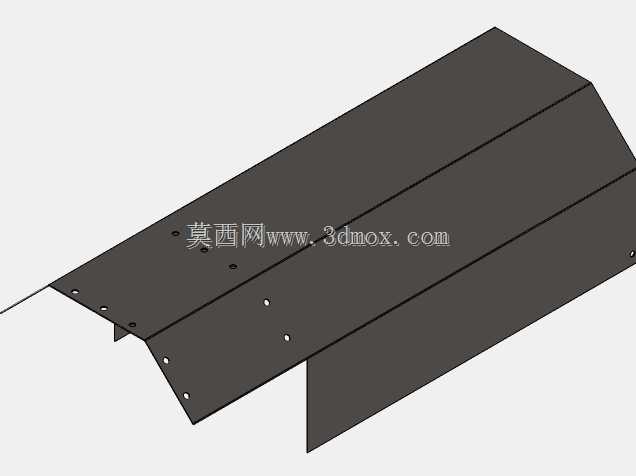

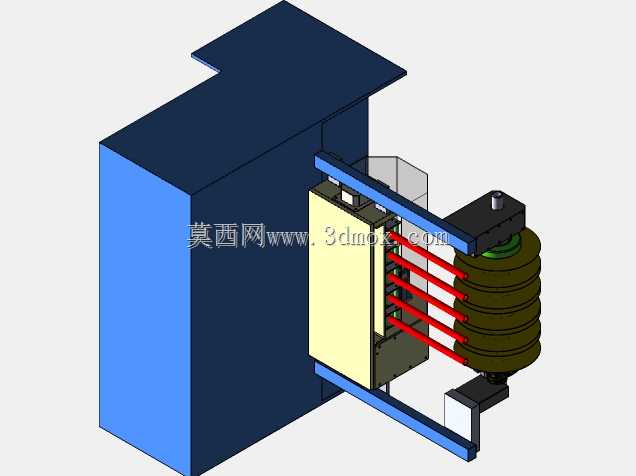

　　在卫浴软管、气动管路、汽车线束护套、低压流体输送软管的批量加工场景中，传统人工逐段量尺、剪切的作业模式，不仅裁切长度一致性差，切口容易出现斜口、毛边，还需要操作人员反复取放料、对位，单工位产能很难匹配连续化产线的供料节奏，这款自动软管切割机的结构设计，正是针对这类柔性管材的连续裁切需求做的针对性优化。从整体结构布局来看，设备采用侧置动力仓加悬臂送料裁切工位的排布方式，动力安装腔体做了封闭折弯壳体设计，既可以将传动齿轮组、驱动电机、传动连杆等运动部件完全封闭在腔体内，避免车间内的管材碎屑、浮尘进入传动副造成异常磨损，也能在设备安装时直接靠腔体侧边贴合车间墙面或产线侧边支架布置，不需要额外预留后侧的维护操作空间，

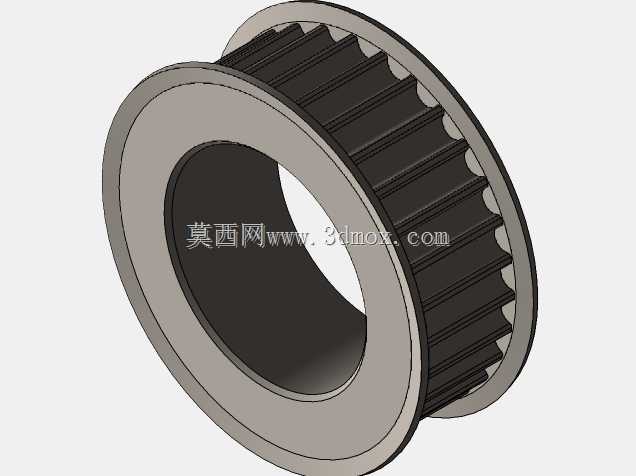

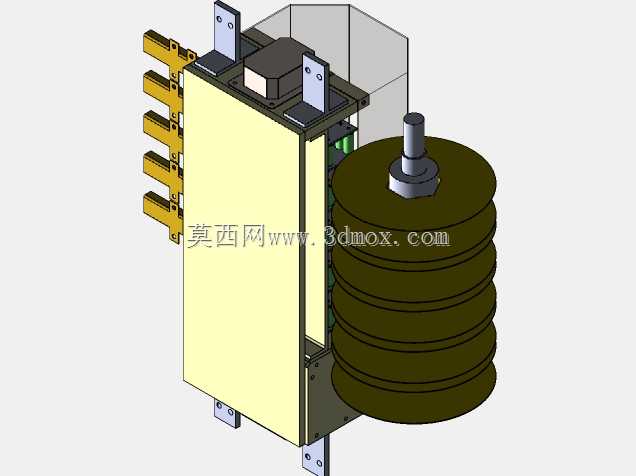

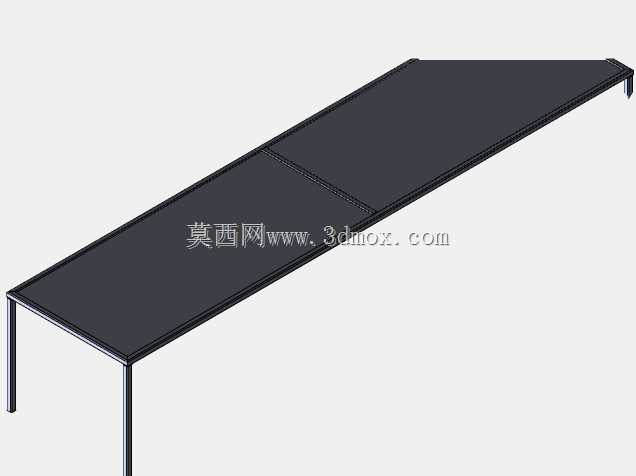

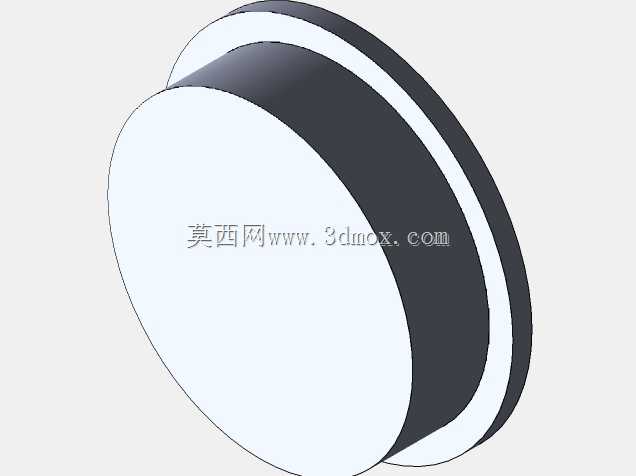

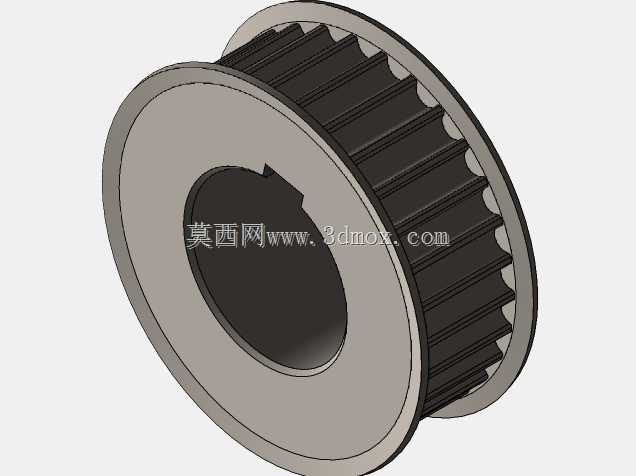

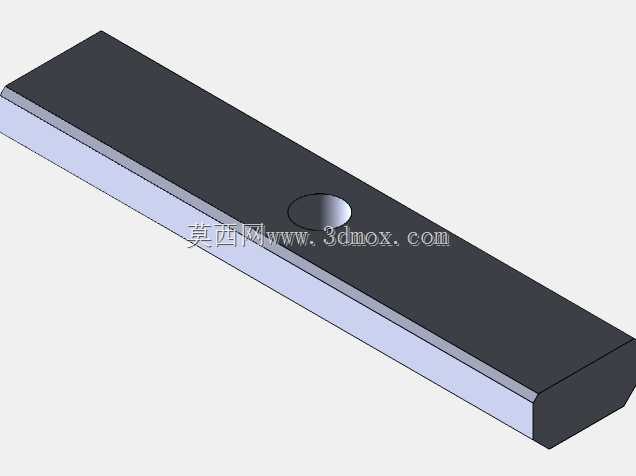

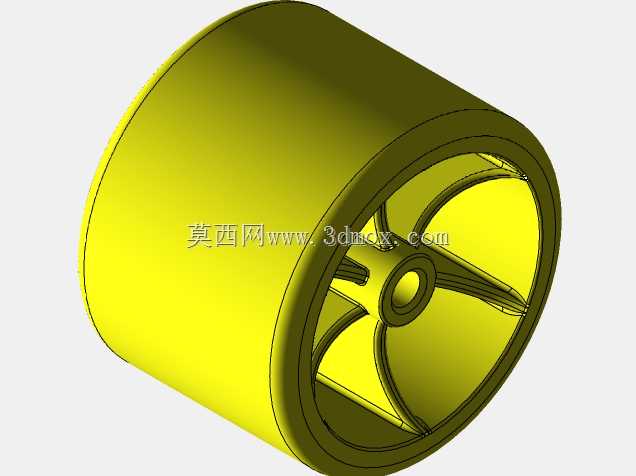

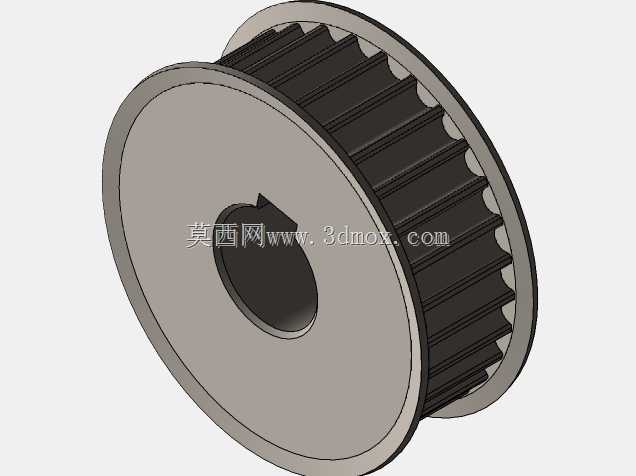

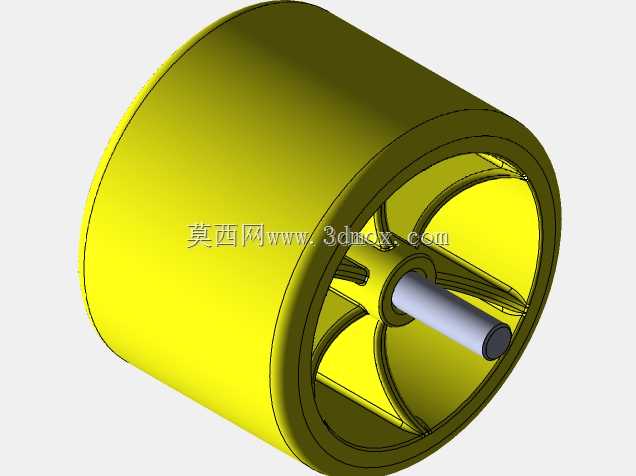

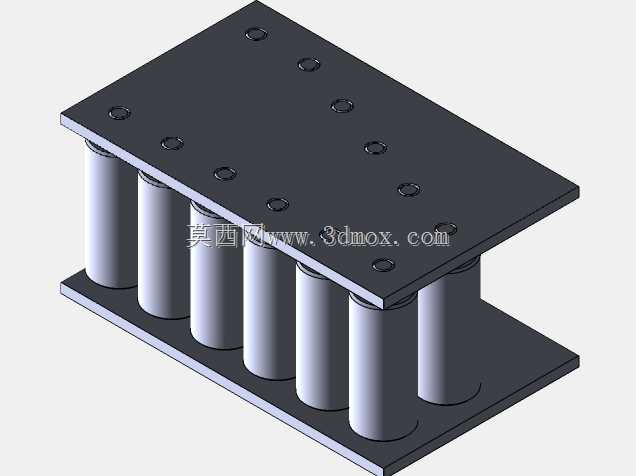

　　大幅压缩了设备的占地边界，整套设备的安装基面只需要预留对应长宽的水平承重台面即可，不需要做额外的地基预埋，适配中小加工车间的灵活布线需求。送料机构采用多组平行弹性压辊组合的结构，压辊表面做了防滑纹理处理，配合可调的压合间隙，可以适配不同壁厚、不同外径的柔性软管，送料过程中不会出现管材打滑、表面压痕变形的问题，送料辊的动力通过同步带和减速机构传递，送料长度可以通过传动参数匹配调整，能覆盖常规小口径软管的常用裁切长度区间，不需要更换机械配件就能完成不同定长规格的切换。裁切工位采用直动式剪切结构，切刀做了高频淬火处理，刃口角度针对柔性管材的剪切特性优化，裁切动作和送料动作做了互锁逻辑匹配，送料到位后切刀快速下行完成裁切，

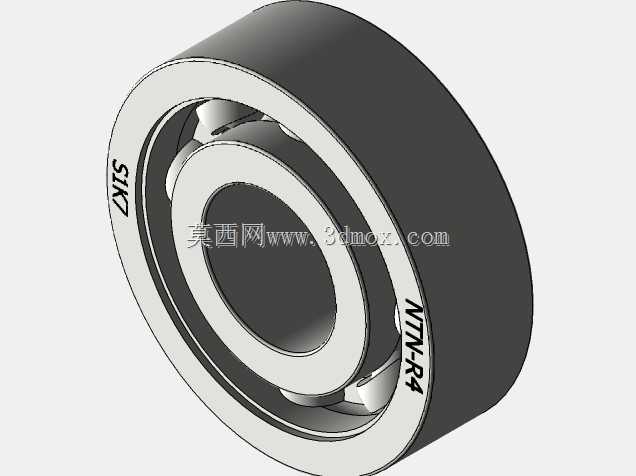

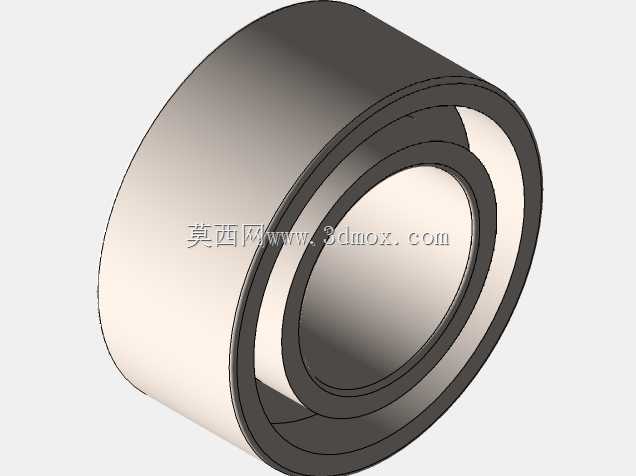

　　复位后才会启动下一次送料，避免出现连切、送料撞刀的问题，裁切后的管材顺着工位前端的导料槽直接落入收料箱，不需要人工接料。设计过程中特意将送料通道的中心高度做了统一匹配，和前端的软管挤出工位、后端的管接头装配工位的输送高度保持一致，可以直接串入现有管材加工产线做在线裁切，不需要额外增加转序搬运的环节，设备的操作控件全部布置在动力仓的侧前方，操作人员站在设备正面就可以完成所有参数调整、启停操作，不需要绕到设备侧面操作，工位作业动线更短。整套结构的受力部件全部做了刚度校核，连续高速裁切作业时不会出现结构共振导致的切口偏移问题，日常维护只需要定期给压辊轴承、切刀导柱加注润滑脂，检查传动同步带的张紧度即可，不需要复杂的拆解维护，适配车间一线的日常运维条件。
