异形盘状简单凸轮机械构件设计

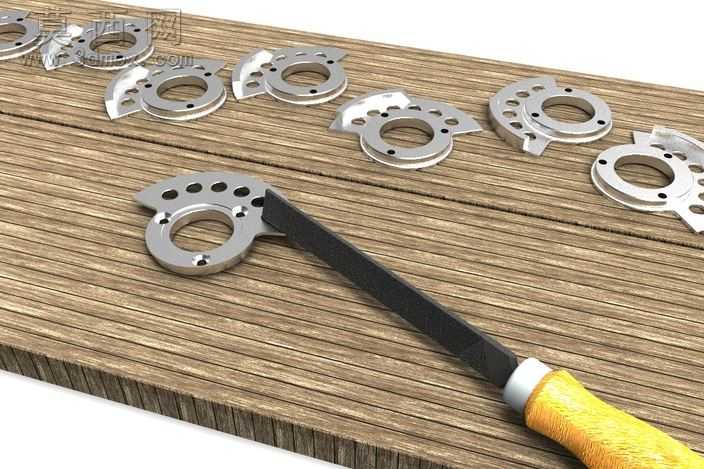

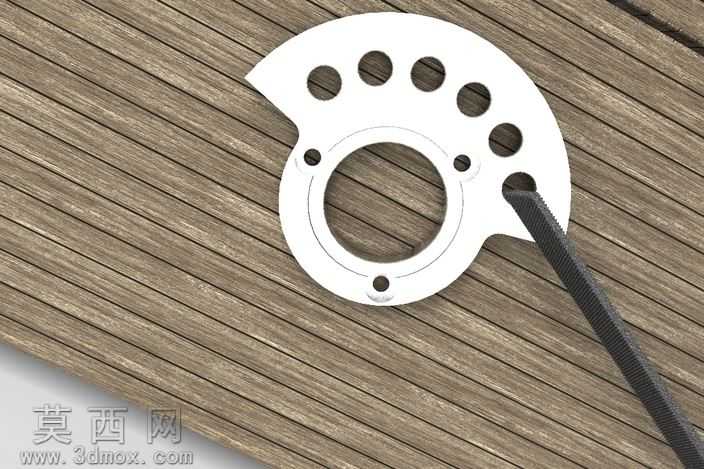

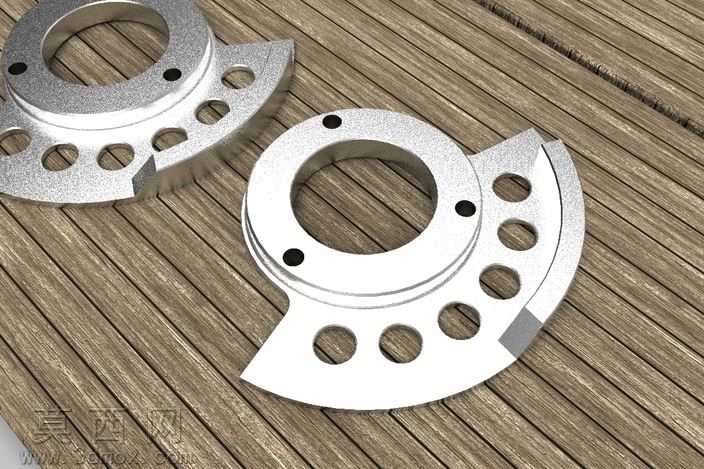

本作品为盘状异形简单凸轮的三维设计成果，建模阶段以机械传动场景下的实际功能需求为核心出发点，先梳理凸轮机构的运动逻辑，确定凸轮的基圆尺寸、轮廓曲线参数，通过三维建模软件的草图绘制功能勾勒出凸轮的外轮廓与中心安装孔位，精准定位轮廓上的多个减重安装孔的位置与孔径，保证孔位分布既满足结构轻量化需求，又不破坏构件整体的结构强度。建模过程中对凸轮的工作轮廓做了平滑过渡处理，避免传动过程中出现卡顿、冲击过大的问题，同时对构件的棱边做了符合机械加工规范的倒角处理，还原真实五金零件的加工细节。材质与渲染阶段，为凸轮构件赋予了磨砂金属材质，调整材质的金属度、粗糙度参数，还原钢制机械零件经过表面处理后的哑光金属质感，同时搭配木纹工作台场景与锉刀道具做渲染呈现，通过柔和的侧方打光凸显凸轮表面的加工纹理与轮廓立体感，让金属材质的冷硬质感与木质背景的温润质感形成视觉对比，清晰展现构件的外形细节。结构设计上，该凸轮采用中心通孔作为安装定位基准，沿盘体轮廓分布的多个小孔可用于配套构件的连接固定，异形外轮廓作为工作曲面，可在配套机构中实现预设的往复运动规律，整体结构简洁实用，没有冗余的设计部分，完全贴合简单凸轮的功能定位，既可以作为机械原理教学的演示模型，也可以为小型传动机构的凸轮设计提供参考，建模过程中严格遵循机械设计的尺寸规范，所有孔位、轮廓的尺寸参数都符合通用机械零件的加工公差要求，保证模型具备实际生产参考价值。
