透明结构十字头机械组件三维设计

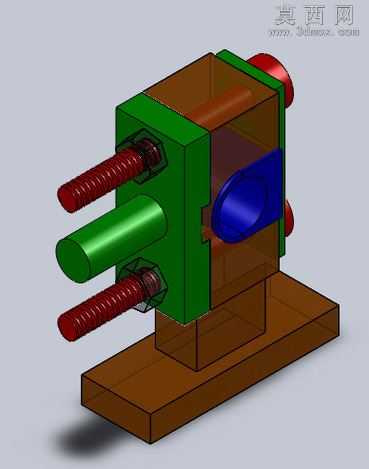

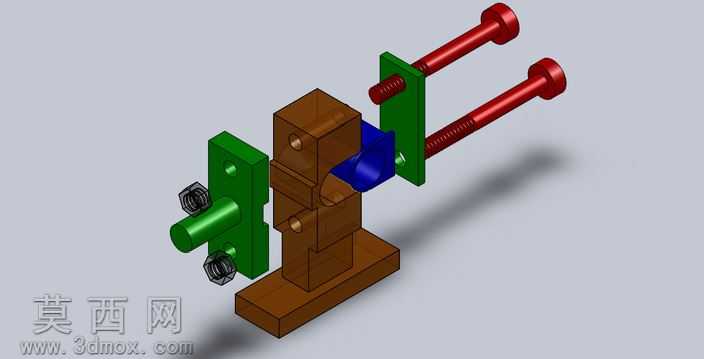

本作品为十字头机械组件的三维设计成果，采用SolidWorks完成全参数化建模，整体装配结构清晰，通过半透明材质设置直观展示内部配合关系，便于理解十字头的传动工作原理。建模过程中首先对十字头主体进行特征构建，以拉伸、切除命令完成主体基座、销轴安装孔、滑动配合面的基础造型，主体采用棕色哑光材质模拟金属构件的基础质感，还原实体零件的厚重感。两侧的绿色导向安装板通过凸台拉伸完成定位孔、连接柱的结构设计，搭配黑色内六角紧固件模型，还原真实的螺栓连接装配逻辑，紧固件采用金属发黑材质渲染，突出螺纹细节与六角头的棱角特征。中间的蓝色滑动衬套采用半透明蓝色材质，清晰展示其与十字头主体、两侧导向板的配合间隙，直观呈现滑动副的运动空间。两根红色长调节螺栓采用亮面金属红色材质，精准还原螺纹牙型细节，螺栓与导向板的螺纹孔采用同轴心配合，可直观展示螺栓调节时的进给路径。整体装配采用自下而上的设计思路，先完成单个零件的全尺寸建模，确保各零件的尺寸公差符合机械设计规范，再通过同轴心、重合、距离等标准配合完成总装，所有运动部件均保留合理的活动间隙，可直接用于运动仿真演示。渲染阶段采用环境光加定向补光的布光方案，在浅灰色背景下突出各零件的色彩区分与材质质感，添加柔和阴影增强模型的立体层次感，通过半透明材质的应用，无需剖切模型即可完整展示内部的装配关系，既满足机械设计的结构表达需求，也具备良好的展示效果，可用于机械原理教学、传动结构演示等场景，帮助学习者快速理解十字头在往复运动机构中连接活塞杆与滑块、转换运动方向的核心作用。
