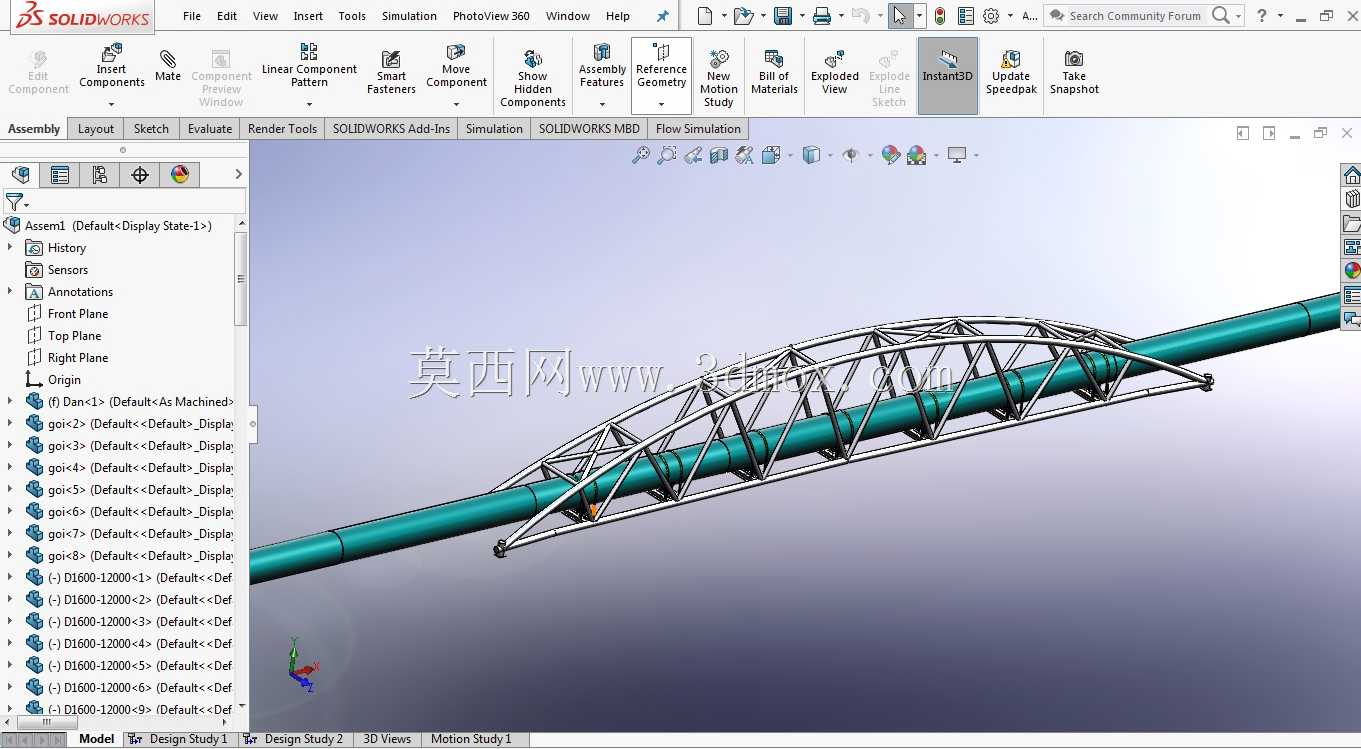

长输管线配套钢管桁架支撑结构设计

　　在长距离流体输送管线的布设场景中，尤其是跨地形起伏段、厂区架空管段、市政综合管廊外露段的管线敷设作业里，钢管桁架支撑结构是承担管线荷载、抵消管线运行形变、保障管线长期稳定运行的核心承载构件。这类支撑结构不同于普通的单柱式管架，采用空间桁架的受力形式，将上部管线的竖向荷载、管线运行时产生的轴向推力、风荷载甚至局部积雪荷载，通过桁架杆件的轴力传递分散到下部支撑基础上，整体受力均匀，材料利用率远高于实腹式支撑结构，尤其适合大跨度、大管径的压力管线布设场景。

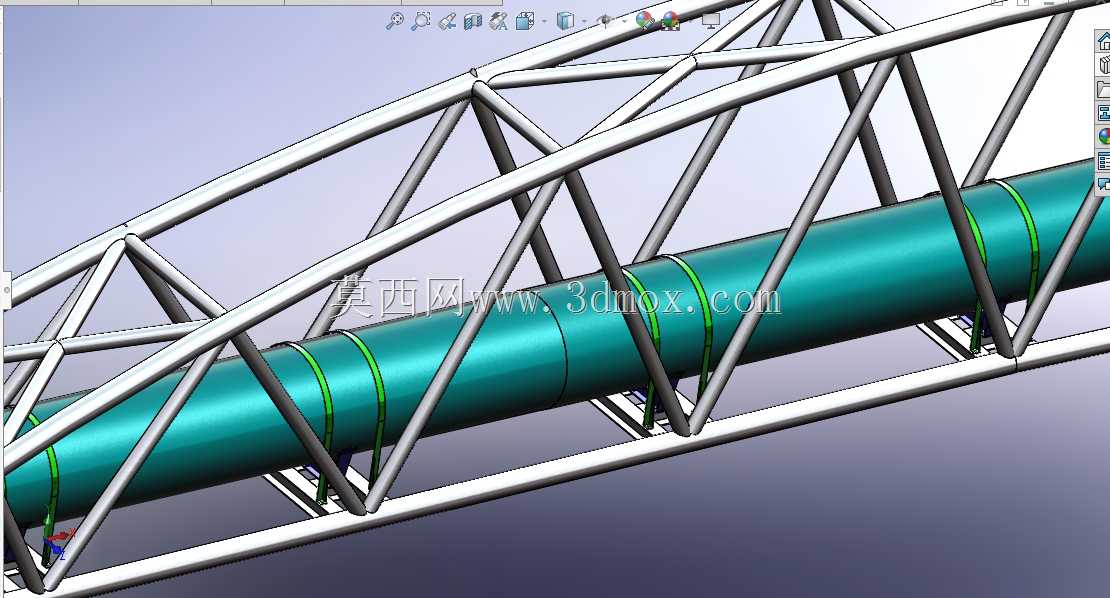

　　从结构设计逻辑来看，该桁架采用三角形腹杆布置形式，上下弦杆采用连续通长的钢管构件，腹杆按照受力计算的角度与弦杆焊接固定，所有杆件交汇节点均做相贯线切割处理，保证杆件传力路径直接，避免节点处出现应力集中的问题。中间夹持的压力管线通过环形抱箍件与桁架下弦的支撑横梁连接，抱箍与管线之间预留了微量的调整间隙，既可以限制管线的横向位移，也能适配管线因温度变化产生的轴向伸缩形变，避免桁架结构承受额外的温度应力。

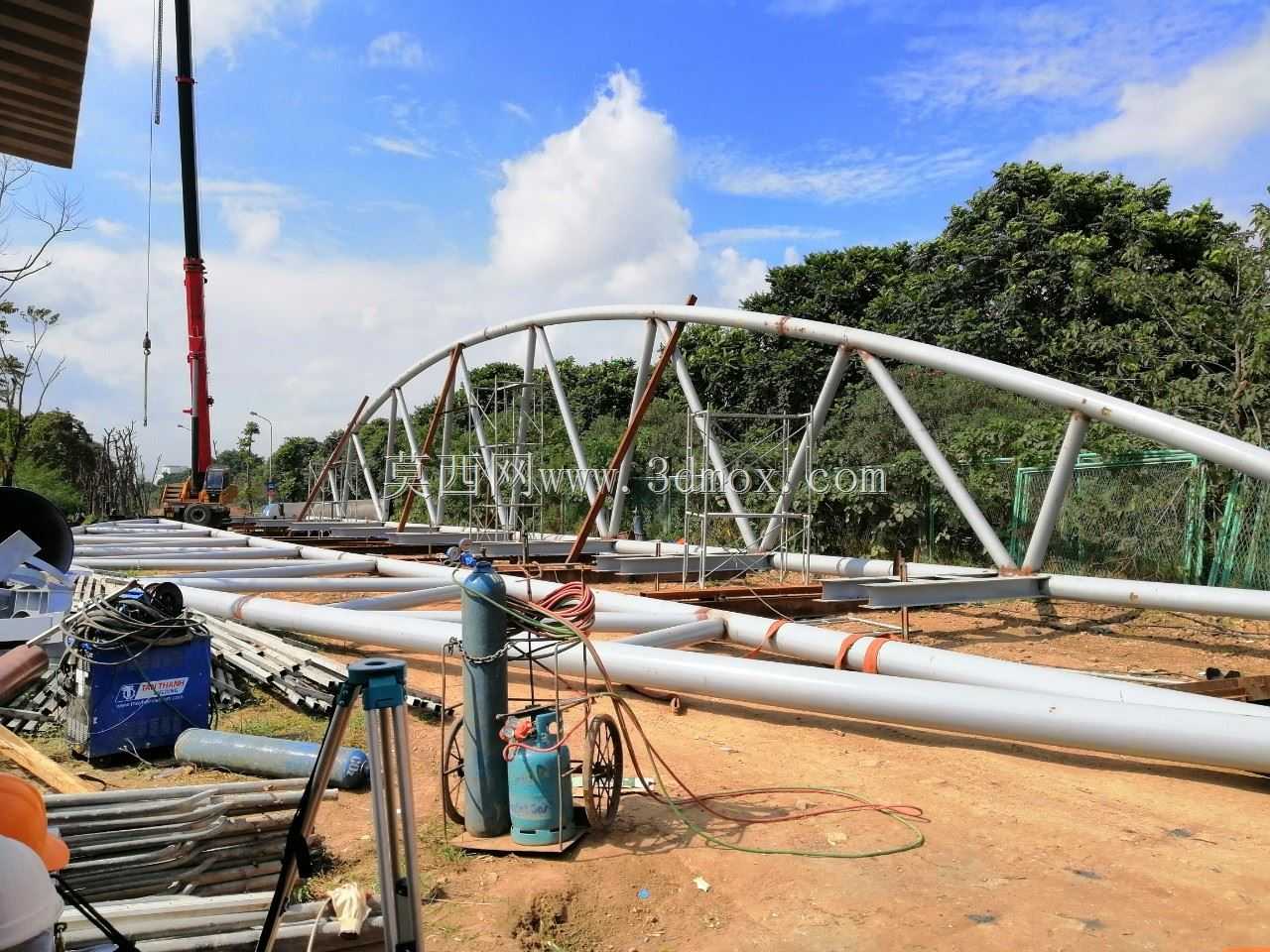

　　在实际安装边界的考量上，该桁架的节间尺寸按照常规管线支架的跨度要求设置，单段桁架的长度适配现场吊装作业的常规起重能力，两端预留了与相邻桁架段或者端部支撑柱连接的法兰对接接口，现场安装时不需要额外做大量的焊接作业，仅通过螺栓紧固即可完成段间拼接，能够大幅缩短现场施工的周期。桁架杆件的管径选择经过受力验算，上弦杆承担压弯组合荷载，选用壁厚稍大的钢管规格，腹杆根据受拉、受压的不同受力状态匹配对应壁厚的管材，在保证整体结构刚度、满足挠度控制要求的前提下，尽可能降低结构的自重，减少下部基础的荷载负担。

　　这类桁架支撑结构在实际应用中，不仅可以支撑单根大口径压力管线，也可以通过调整桁架的宽度尺寸，同时布设多根不同管径的工艺管线，常见于化工园区的工艺管廊、长距离输水输气管线的跨路段、山地管线的坡段支撑场景，相比混凝土支撑结构，其自重更轻，施工速度更快，在后期管线改造调整时也具备更强的适配性，能够通过局部杆件的调整满足新增管线的荷载要求。结构整体做了防腐涂装处理，适配户外露天的使用环境，杆件之间的连接节点均做了封闭焊接处理，避免雨水进入钢管内部造成内壁锈蚀，延长结构的整体使用寿命。在管线运行过程中，桁架结构的空间通透特性也能有效降低风阻，减少强风天气下结构所受的横向荷载，提升整体结构的抗风稳定性，对于沿海多风区域的管线布设场景具备更好的适配性。
