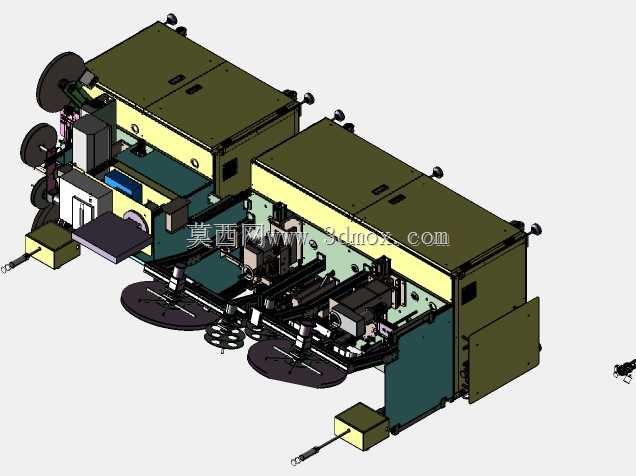

6s工位自动化生产线装配线结构设计

　　这套装配线结构针对电子通讯类产品的6s工位节拍生产需求搭建，整体采用分段模块化布局，可根据车间实际场地调整拼接长度，单段工位的安装基准面预留了统一的T型槽安装位，适配不同工序的工装夹具快速换装，线体侧边预留的电气走线槽与气动管路通道做了分层隔离设计，避免动力线缆与信号线路产生干扰，同时方便后期维护时的线路排查与更换。线体的进料端搭配了振动盘式进料器，可实现小型零件的自动排序上料，通过凸轮分割器实现工位间的精准间歇送料，送料定位精度控制在±0.1mm范围内，满足精密装配的对位需求。每个装配工位都预留了操作空间与工装安装位，可集成激光打标、视觉检查、螺丝锁付等不同功能模块，其中视觉检查工位可通过支架调整摄像头的拍摄角度与高度，

　　适配不同尺寸产品的外观检测、装配到位检测需求。线体的传动部分采用伺服电机搭配同步带驱动，运行速度可根据生产节拍灵活调整，启停位置做了缓冲阻尼设计，避免载具上的工件因惯性移位。线体中段设置了专门的包装衔接工位，可直接对接后续的包装流水线，完成装配后的产品可直接流入包装工序，减少中间转运的人力消耗。整套结构的安装边界充分考虑了车间通道的通行需求，线体主体高度设置为符合人体工程学的操作高度，底部支撑脚配备了可调水平的脚杯，可适应车间地面的不平整情况，无需额外做地基处理即可完成安装调试。在设计过程中，所有易损件都采用了标准通用件选型，比如传动轴承、导向滚轮等部件均可直接从市场采购替换，降低后期的维护成本，

　　同时各功能模块之间采用快拆式连接结构，当需要更换生产产品型号时，可快速更换对应工位的工装载具，缩短换型调试的时间。线体的安全防护部分做了全区域的安全光栅预留位，可在操作人员误入危险区域时及时触发停机，避免生产安全事故，同时每个工位都设置了独立的急停按钮，可在出现异常情况时单工位停机而不影响整条线的其他工位运行，减少异常停机对生产效率的影响。
