物料排列平铺专用桁架式抓取操纵装置

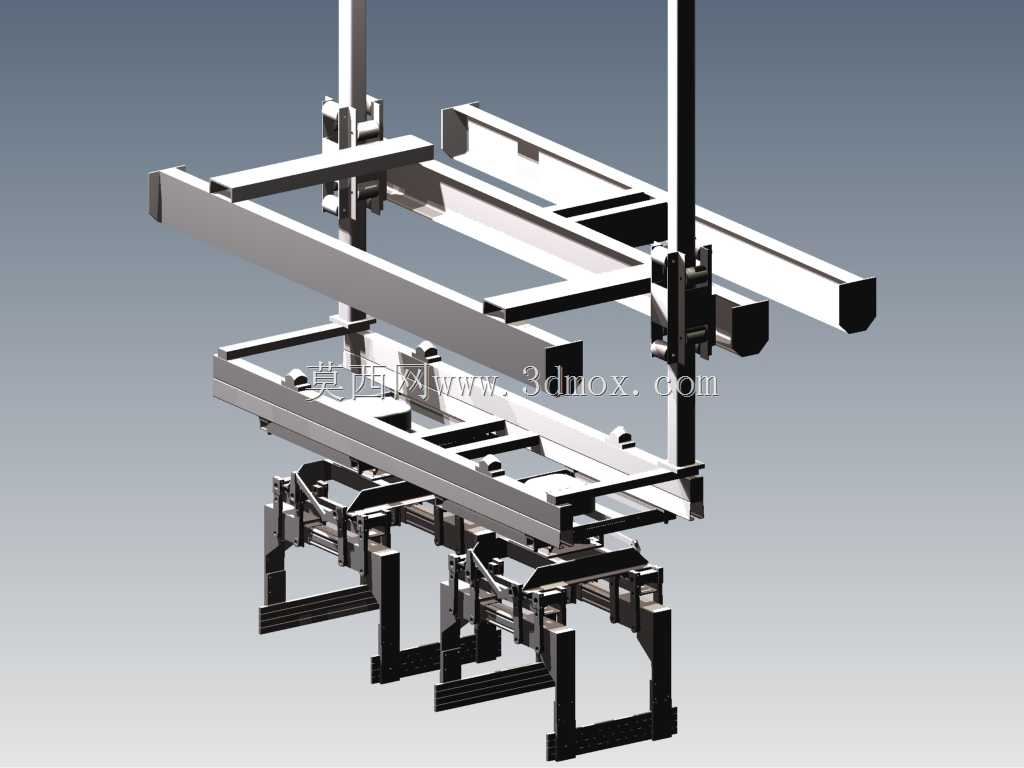

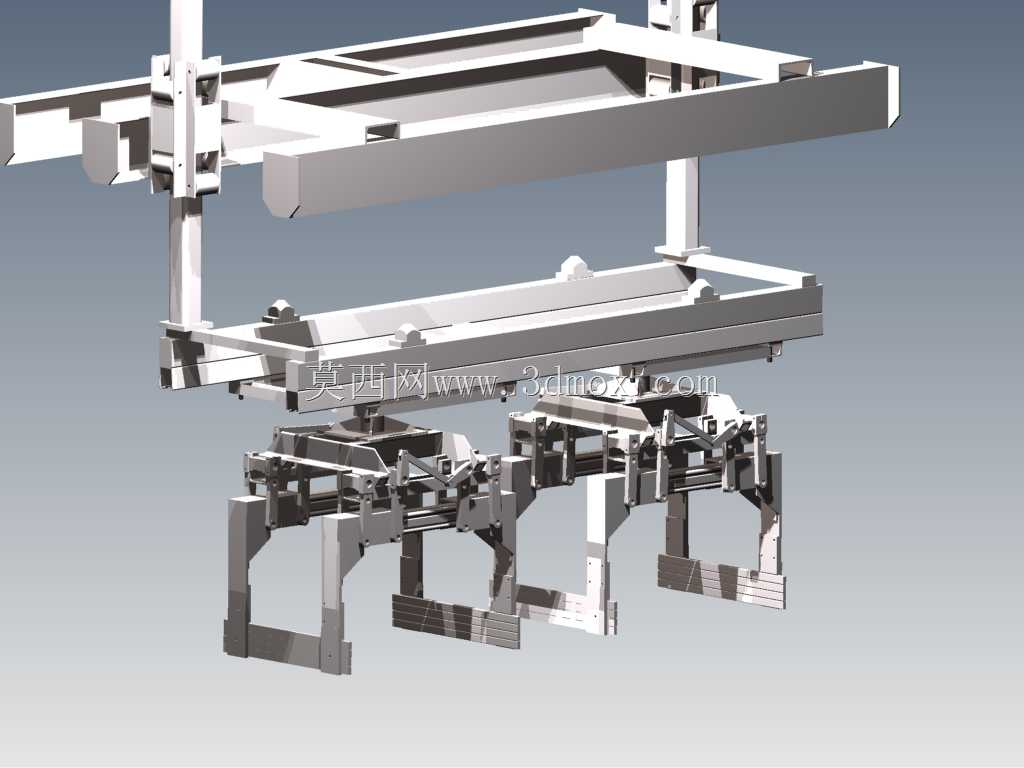

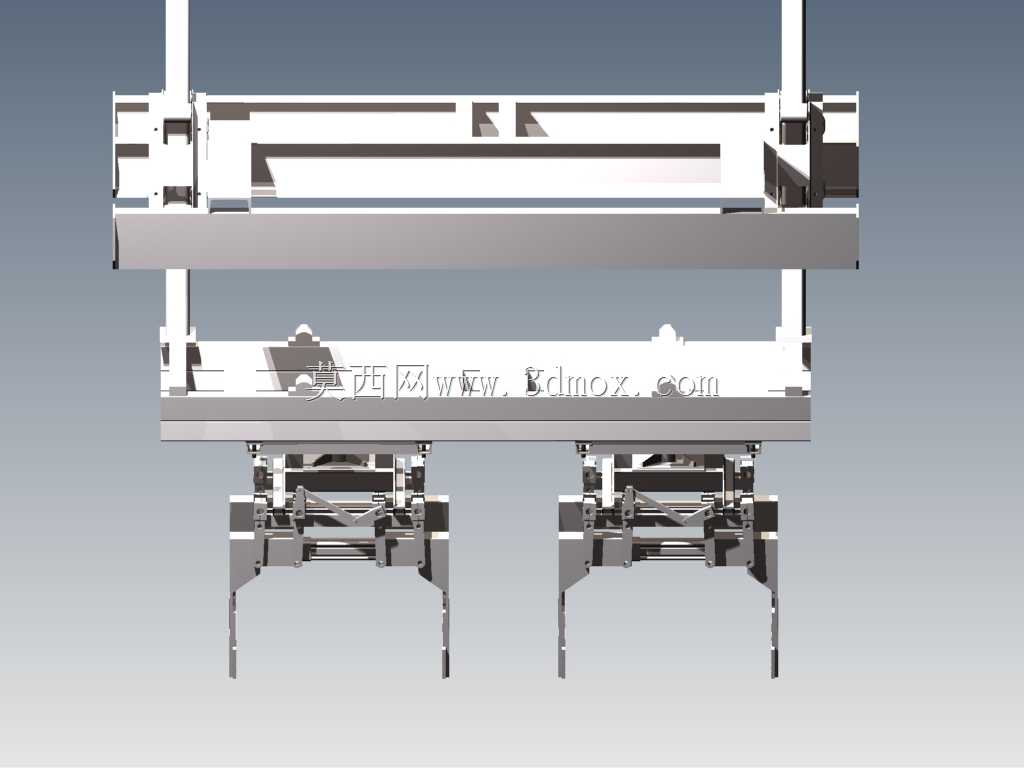

　　这套操纵装置主要适配包装、电子元器件组装、食品分装等产线的末端整理工位，核心作用是将上游输送线零散来料按预设间距、排布方向整齐平铺到指定工装板或包装载具内，解决人工排料效率低、排布一致性差的痛点，可直接集成到现有连续式生产流水线中，不需要对原有产线布局做大幅改动。从结构设计逻辑来看，整体采用双横梁龙门式桁架作为承载主体，纵向移动副搭配线性导轨实现大跨度工位覆盖，横向滑台通过同步带传动带动下方的多组夹爪模组做水平方向的位置调整，所有运动构件的安装基准面都做了铣平处理，保证装配后运动方向的平行度公差控制在0.1mm每米范围内，避免长期运行出现卡滞、定位偏移的问题。下方的夹爪组采用模块化快拆设计，每组夹爪的开合行程、

　　夹持力都可以根据物料的外形、材质做独立调整，针对软质包装物料可以更换为吸盘式执行端，针对硬质规则工件可以更换为平口夹指，适配不同规格的物料排列需求。安装边界方面，整套装置的横向有效行程覆盖1200mm宽度范围，纵向有效行程为800mm，垂直方向夹爪的升降行程为200mm，安装时需要保证上方桁架固定面的平面度不超过0.2mm，预留的设备安装净空高度不低于1500mm，下方对接的输送线顶面与夹爪最低位的安全间距保持在50mm以上，避免运行时夹爪与输送线本体发生碰撞。在功能实现上，整套装置的运动路径可以根据平铺的阵列要求做自定义编程，支持单排多列、多排多列等不同排布模式，夹爪的取料位置、放料位置都可以通过示教方式快速调整，

　　不需要对机械结构做二次改动，换产时只需要更换对应夹指并调整运动参数即可适配新的物料规格。结构件的材质选择上，主横梁采用标准工业铝型材拼接，兼顾结构刚性与设备整体重量，运动连接部位的安装座采用45号钢调质处理，提升反复运动下的耐磨性能，所有外露的传动部件都预留了防护钣金的安装位，可根据车间粉尘情况加装防护外罩，延长设备维护周期。实际运行过程中，整套装置的单次排料循环时间可控制在3秒以内，排布位置精度可达±0.2mm，完全满足多数轻工、电子行业的产线排料精度要求，相比多关节机器人的排料方案，桁架式结构的采购成本更低、维护难度更小，适合固定节拍、固定排布规则的大批量生产场景使用。
