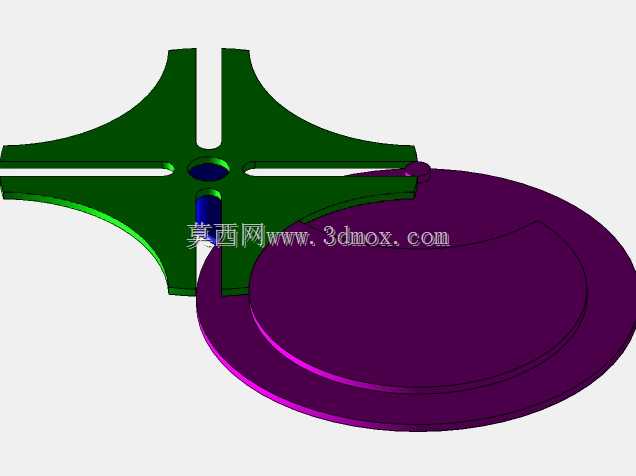

多槽销配置式ENAEVA间歇传动机构

　　这类带多槽销配置的ENAEVA间歇机构，核心应用场景集中在需要固定转角分度、周期性间歇送进的自动化产线工位，常见于轻工包装、小零件装配、端子冲压等需要精准步进送料的设备单元，相比普通外槽轮机构，其通过可配置的4、5、6、7槽销布局，能适配不同分度数的工位需求，不用更换整套槽轮构件就能调整单次转位的角度，大幅降低多规格小批量产线的机构改造成本。从实际传动逻辑来看，主动拨盘绕O1轴做连续匀速回转，拨盘上的圆柱销在进入槽轮径向导槽的过程中，带动槽轮绕O2轴做定轴转动，当圆柱销脱离导槽后，槽轮上的内凹锁止弧会与拨盘上的外凸锁止弧贴合，将槽轮精准锁止在预设工位位置，避免工位偏移，整个转位过程的动程角可通过拨盘中心距、销柱回转半径、

　　槽轮基圆半径的参数匹配调整，适配不同节拍的产线运行速度。设计这类机构时，首先要根据工位分度数确定槽轮的槽数，对应选配不同数量的槽销配置，需要注意槽轮的槽间夹角必须与拨盘上销柱的分布角严格匹配，避免转位过程中出现卡滞或冲击；其次要核算中心距O1O2的安装尺寸，这个尺寸直接决定了机构的整体安装边界，中心距过小会导致锁止弧配合长度不足，锁止可靠性下降，中心距过大则会让销柱进入导槽时的切入角变大，加剧接触磨损，同时要控制销柱与导槽的配合间隙，间隙过大会在启停瞬间产生明显冲击，缩短构件使用寿命，间隙过小则会提升加工装配的精度要求，提升制造成本。从安装边界来看，这类机构的输入输出轴为平行轴布局，整体径向尺寸由槽轮的最大外圆半径r2决定，

　　轴向尺寸可根据传动扭矩需求调整拨盘与槽轮的轮毂厚度，安装时需要保证两轴的平行度公差控制在0.02mm以内，避免槽轮受附加轴向力导致运转卡滞。实际选型应用中，这类机构不适合高速重载的传动场景，多用于中低速、轻载的分度工位，相比棘轮分度机构，其转位过程的运动平稳性更好，启停冲击更小，分度精度也更容易保证，在小负载的步进传动场景中能替代部分昂贵的凸轮分割器，降低设备整体制造成本。设计建模过程中需要重点校验销柱进入和脱离导槽瞬间的传动角，保证传动角始终大于许用值，避免机构出现自锁，同时要对锁止弧的配合段做修形处理，减少锁止切换瞬间的刚性碰撞，提升机构运行的平顺性。
