剖分式双级传动齿轮箱体结构设计

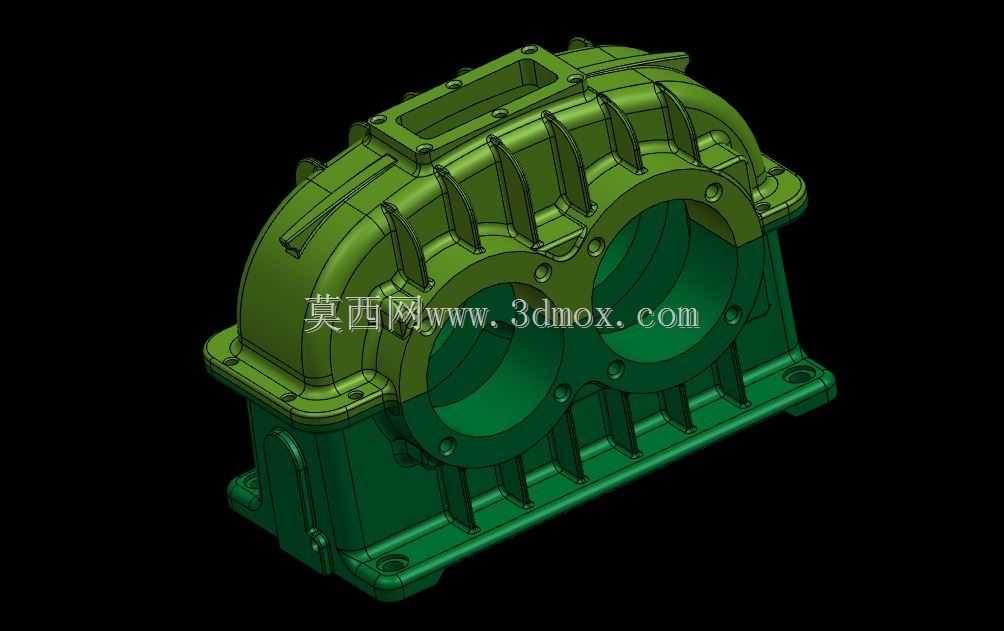

　　这款齿轮箱体作为齿轮传动系统的核心承载构件，主要适配重载工况下的减速传动单元，常见于矿山输送设备、冶金生产线辊道驱动、起重设备行走机构等需要大扭矩传递的工业场景，承担着容纳齿轮副、支撑传动轴系、密封润滑介质、隔绝外部粉尘杂质的核心作用。从结构设计来看，箱体采用剖分式上下对合结构，结合面设置在传动轴轴线所在平面，既方便装配阶段齿轮、轴、轴承等组件的预装定位，也便于后期运维时拆解检查内部零件磨损情况，无需完全拆除周边连接管线即可完成检修作业。箱体上部开设的观察窗结构，可在不拆解箱体的前提下观察内部齿轮啮合状态、润滑油液位，日常巡检时能快速判断齿面磨损、润滑是否充足等常见问题。箱体外部沿轴向分布的多道加强筋，并非单纯的造型设计，

　　而是通过有限元受力分析后优化的加强结构：齿轮啮合过程中会产生径向与轴向的交变载荷，轴承座位置是应力集中的核心区域，纵向加强筋从轴承座位置一直延伸到底部安装法兰，可将轴承传递的载荷均匀分散到整个箱体壁面，避免长期交变载荷下箱体出现开裂变形，同时加强筋之间形成的凹槽也构成了自然的散热通道，齿轮传动过程中搅油产生的热量可通过筋片快速散发到空气中，降低长期运行时的润滑油温升，避免润滑脂高温失效。箱体底部的安装法兰设置了多组沉头安装孔，孔位间距按照通用工业减速机组装标准设计，可直接适配标准型钢制安装底座，安装时需保证结合面与底座平面的平面度公差在0.1mm以内，避免强行锁紧螺栓导致箱体变形，卡滞内部轴承运转。

　　箱体两侧的大直径轴承孔采用同轴度一次镗孔加工工艺，剖分合箱后完成精镗，保证前后轴承孔的同轴度公差满足高精度轴承的安装要求，避免轴系运转时出现偏磨、异响问题。箱体结合面加工有密封槽，可适配耐油橡胶密封垫，合箱锁紧后能有效防止润滑油渗漏，同时阻挡外部车间环境中的金属碎屑、粉尘进入箱体内部，避免磨粒磨损加剧齿轮和轴承的损耗。设计过程中还充分考虑了铸造工艺性，所有转角位置都设置了铸造圆角，避免铸件冷却时出现应力集中导致的缩孔、裂纹缺陷，壁厚保持均匀过渡，避免壁厚差过大导致的铸造缺陷，适合采用灰铸铁材料批量砂型铸造，成本可控同时具备良好的减振性能，可吸收齿轮啮合时产生的振动，降低传动系统整体运行噪音。
