工业级网带式链板输送设备结构设计

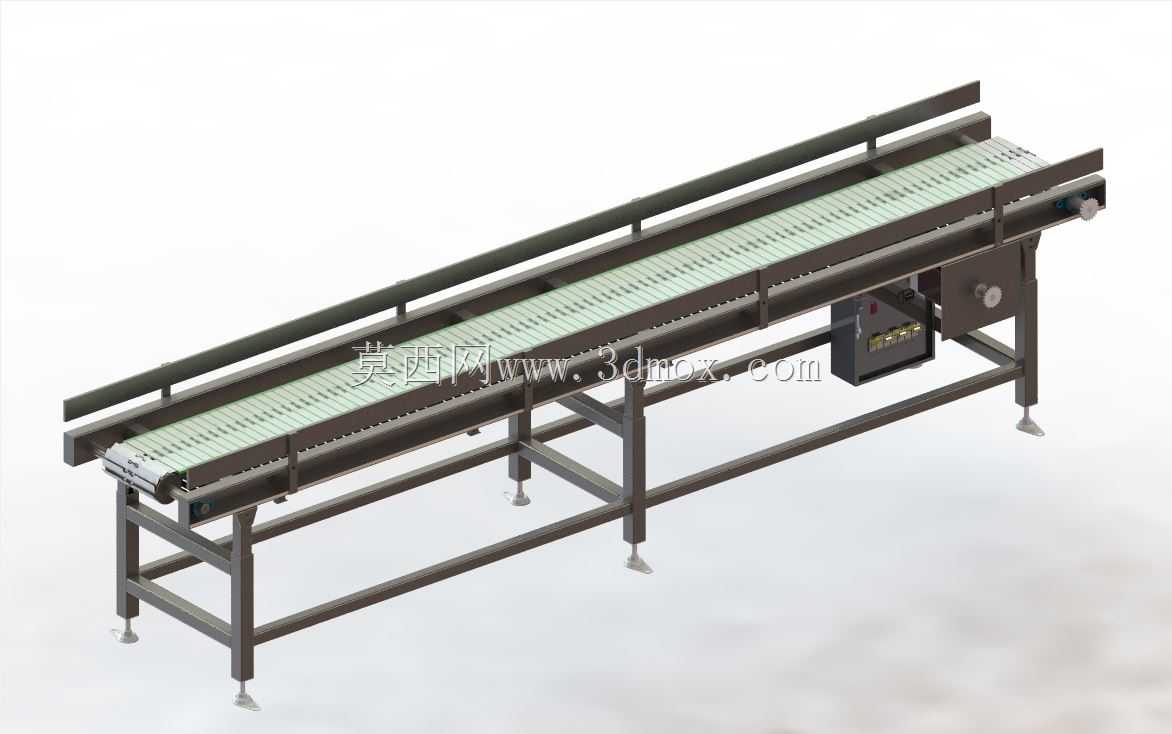

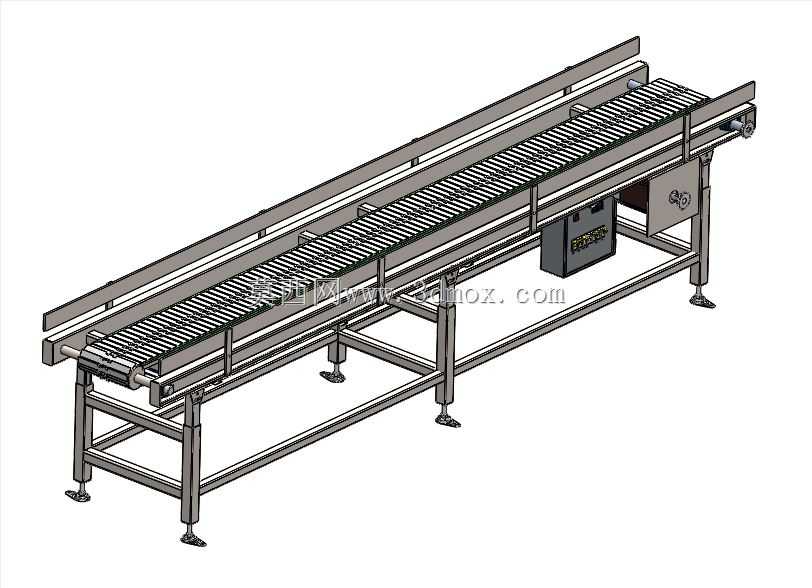

　　这款链板输送设备的结构设计，首先要匹配车间内连续物料转运的实际工况，常见于食品加工、电子组装、包装产线的工序间物料传递场景，可承载规则箱体、袋装物料、小型加工件的水平输送需求，也可搭配挡边结构完成小角度倾斜输送，适配不同产线的工位衔接要求。设备主体采用模块化机架设计，主体框架选用标准矩形钢管焊接成型，支脚搭配可调式脚杯，可在地面不平整的车间环境下完成水平度调节，单段设备的长度可根据产线布局灵活拼接，常规单段长度覆盖3米到12米区间，宽度可根据输送物料的外形尺寸调整，网带式链板的宽度从300mm到1200mm可做选型适配，安装时需预留两侧各300mm的维护操作空间，驱动端需预留电机接线与检修的操作边界。从功能设计上看，

　　链板采用模块化拼接的塑钢或不锈钢链片，相邻链片通过销轴铰接，运行过程中摩擦力小、噪音低，链板表面的镂空结构可满足输送过程中的沥水、通风需求，适配需要冷却、清洗工序的物料输送场景；两侧设置的防护挡边可避免物料在输送过程中从侧边滑落，驱动端采用减速电机直连主动辊的传动结构，传动效率高，张紧端设置在设备尾部，通过调节螺栓可调整链板的张紧度，避免长期运行后链板松弛出现跳齿、跑偏问题。设计过程中重点考量了设备的维护便捷性，驱动电机采用侧装式结构，无需拆解机架即可完成电机的更换与维护，链板采用快拆式铰接结构，单块链片损坏时可单独拆卸更换，无需整体更换整条输送带，大幅降低后期运维成本。机架底部的横撑结构做了加强设计，

　　可保证设备在额定负载下的机架变形量控制在允许范围内，避免长期重载运行出现机架下挠的问题，支脚的脚杯调节行程可达50mm，可适配不同高度的产线对接需求，设备整体的运行速度可通过配套的调速装置调整，适配不同产线的节拍要求，从每分钟6米到18米的速度区间可灵活调节，满足不同生产节奏下的物料输送需求。
