带护栏电控单元链板输送设备结构

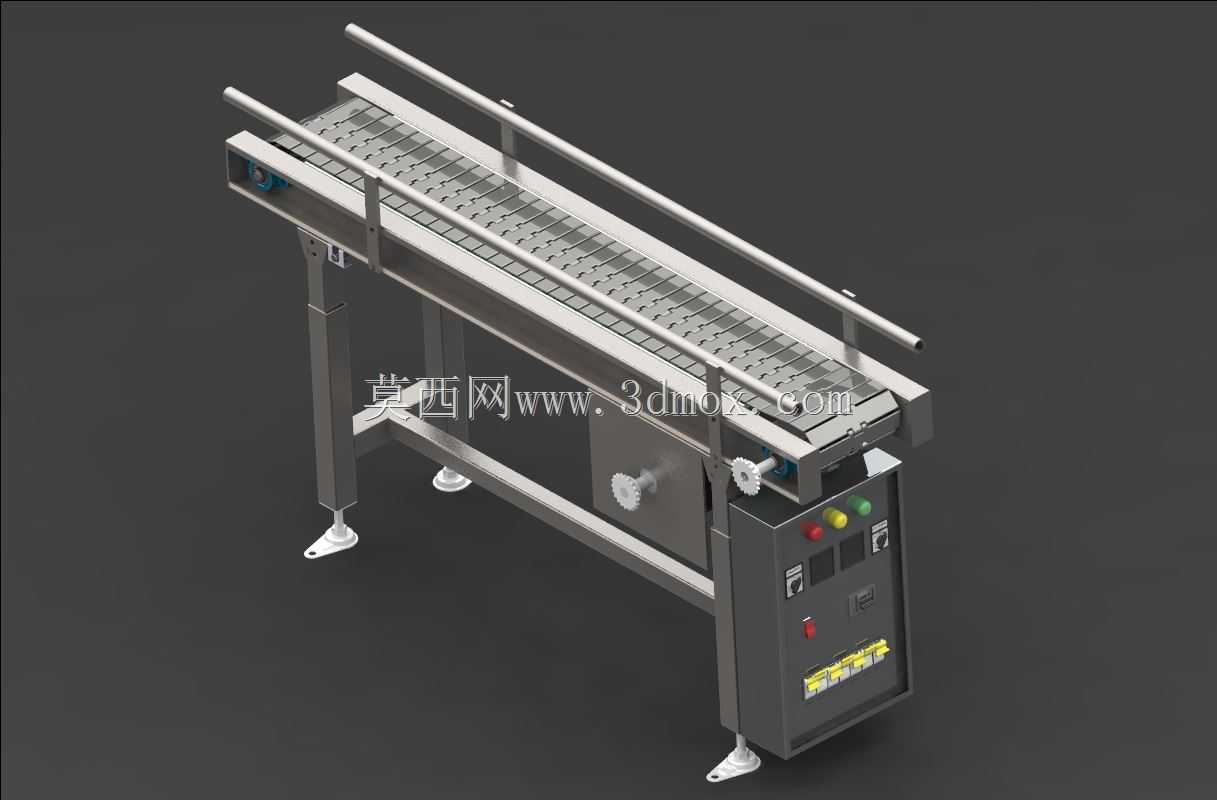

　　这款链板式输送设备的建模还原度覆盖了从支撑结构到电控单元的全部细节，在食品分装、日化产品后段包装、小型电子元器件周转这类对输送平稳性有要求的产线场景中适配性极强。设备主体采用分段式不锈钢方管焊接机架，四条支撑腿底部配置可调脚杯，可在地面平整度偏差15mm以内的车间环境完成水平校准，无需额外预埋安装基础，单段设备的安装预留边界建议在设备本体长宽尺寸基础上，两侧各预留200mm的检修操作空间，电控柜侧预留300mm的开门走线空间即可完成部署。输送承载面采用模块化塑料链板拼接结构，单块链板的卡接结构在模型中做了完整还原，这种结构的优势在于单节链板磨损后可快速拆换，无需整带更换，日常维护成本更低；链板运行面下方设置高密度耐磨衬条，

　　避免链板直接摩擦机架产生碎屑，适配洁净度要求较高的生产场景。设备两侧设置双杆式圆管护栏，护栏高度可通过支架上的锁紧旋钮调整，可根据输送物料的外形尺寸调整护栏间距，避免输送过程中物料偏斜掉落，护栏端部做了圆弧收边处理，避免操作人员剐蹭受伤。设备出料端集成独立式电控柜体，柜体上设置启停按钮、急停按钮、运行状态指示灯与调速旋钮，可直接通过面板旋钮调整链板运行速度，适配不同节拍的上下游设备衔接需求，柜体内部预留了变频器与接线端子排的安装位，建模时还原了柜体的散热孔、门锁与走线槽结构，方便电气设计人员直接参考做布线规划。驱动单元采用侧装式减速电机直连主动辊的结构，相比传统的链传动结构，传动噪音更低，传动效率更高，张紧结构设置在从动辊端，

　　通过两侧的调节螺栓即可调整链板张紧度，调整行程预留了50mm的余量，可覆盖链板长期运行产生的伸长量补偿需求。建模时对所有的紧固件、铰接位置都做了等比例还原，没有省略安装工艺细节，结构设计人员可直接参考该模型做同类型输送设备的改型设计，也可作为产线布局仿真的标准设备单元调用，模型的装配层级清晰，可直接拆分出单个零件做工程图导出。
