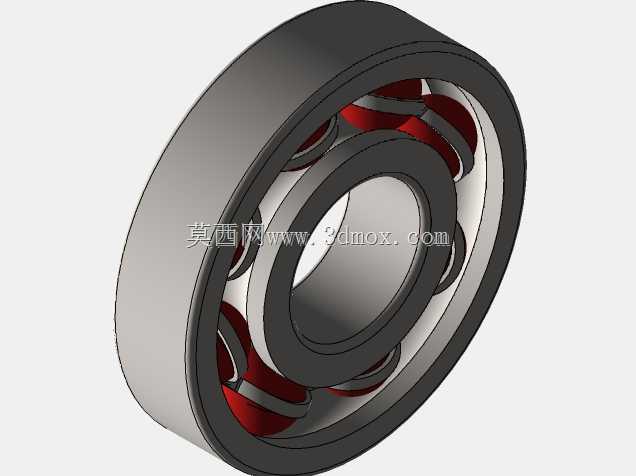

深沟球滚动轴承结构三维数模

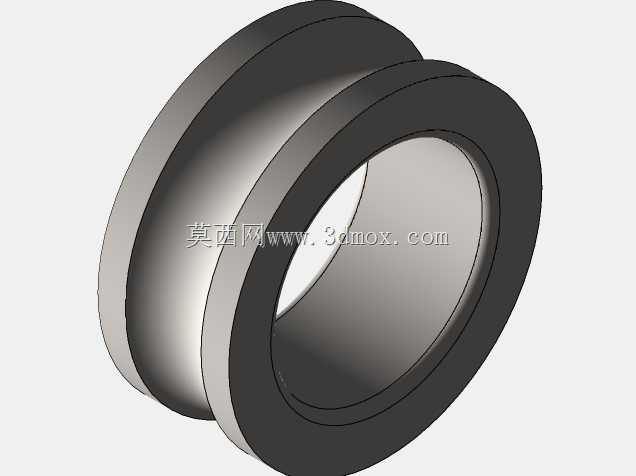

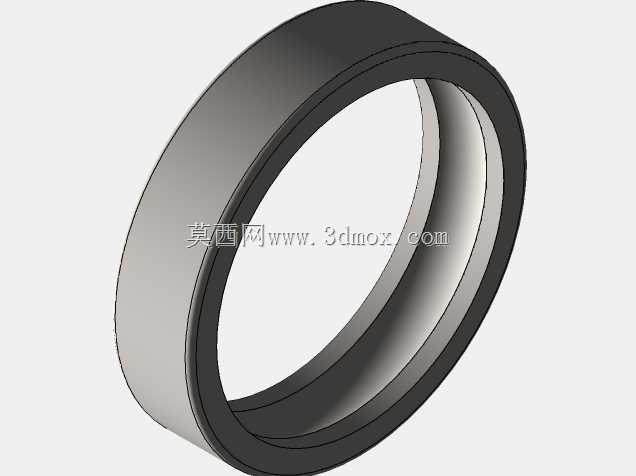

　　作为旋转传动系统里的核心支承部件，这款深沟球滚动轴承的建模完全贴合实际量产件的结构逻辑，从内圈、外圈的滚道曲率，到滚动体的排布、保持架的兜孔间隙都做了还原，没有做过度简化的示意处理。在实际工业场景里，这类轴承的适用范围极广，从小功率电机的输出端支承、小型输送线的辊筒转轴，到家电传动结构、办公设备的旋转部位，只要是存在中低转速径向载荷、附带少量轴向载荷的旋转工位，基本都能见到同结构轴承的身影。做这个模型的时候，最先敲定的是内外圈的配合基准：内圈与轴的配合面按照基孔制公差带做了基准面预留，安装时内圈随转轴同步转动，外圈与轴承座孔采用基轴制过渡配合，固定在安装位不发生周向转动，建模时特意把配合面的粗糙度要求对应的表面特征做了区分，

　　没有和滚道面混为一体。滚道部分的曲率设计是整个轴承的核心，沟道半径略大于滚动体的球半径，这个间隙量既保证滚动体在滚道内可以顺畅滚动，不会出现卡滞，又能控制径向游隙在合理区间，避免工作时因为游隙过大产生转轴窜动，或是游隙过小导致运转温升过高抱死。保持架采用的是浪形冲压结构，兜孔刚好包裹住钢球的赤道位置，既可以把每颗钢球等距分隔开，避免滚动体之间直接接触摩擦，又不会过多遮挡滚道接触面，方便润滑脂在运转过程中均匀附着在接触面上。从安装边界来看，模型预留了标准的轴向定位尺寸，内圈的定位轴肩高度、外圈的座孔挡肩高度都符合常规安装要求，不会出现肩高过高导致拆卸困难，或是肩高过低无法实现轴向定位的问题，同时在密封结构位置预留了槽位，

　　可根据实际使用场景加装防尘盖或是接触式密封圈，适配粉尘、潮湿等不同的工况环境。建模过程中没有省略倒角、圆角这些细节特征，内外圈的安装引导倒角做了标准角度处理，方便压装时顺利导入配合位，不会因为锐边刮伤轴或是座孔的配合表面，滚道边缘的圆角过渡也做了还原，避免热处理和运转过程中出现应力集中导致的滚道剥落问题。对于结构设计从业者来说，这个模型可以直接用来做装配干涉检查、传动系统的运动仿真，不需要再重新调整核心结构尺寸，也能作为选型时的结构参考，直观核对安装尺寸是否适配自身的设计工位。
