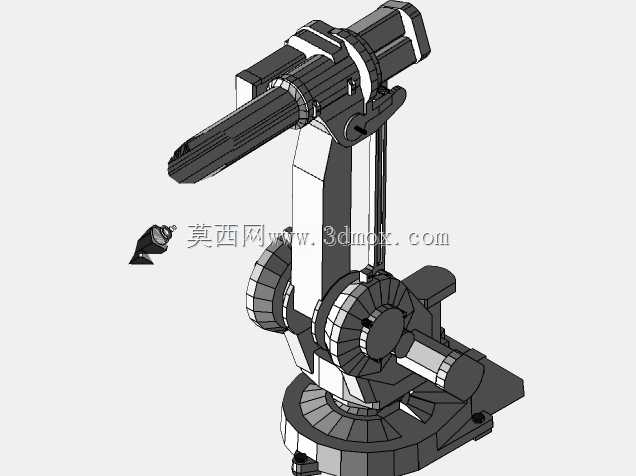

这款六轴关节式机械臂的结构设计,充分考量了中小负载工业场景的实际作业需求,在3C电子零部件装配、小型工件弧焊、涂胶作业、精密上下料等工位中,能够适配狭窄工位的灵活作业要求,其关节布局采用经典的六自由度串联构型,从基座回转关节开始,依次布置大臂俯仰关节、小臂俯仰关节、腕部回转、腕部摆动与末端法兰回转关节,每个关节的传动结构都预留了伺服电机与谐波减速器的安装空间,建模过程中严格还原了关节处的限位结构、走线槽位置与密封配合面,能够直接用于后续的运动仿真、干涉校验与工装适配工作。从安装边界来看,该机械臂的基座采用方形法兰安装结构,安装孔位按照行业通用的地脚固定标准设计,基座底部预留了电气走线的穿线孔,能够适配地面正装、
侧装甚至倒挂的安装方式,满足不同生产线的布局要求,作业半径覆盖中小工位的常见范围,末端法兰的安装接口符合通用工业机械手的标准尺寸,能够快速适配焊枪、夹爪、涂胶头等多种末端执行器,无需额外设计过渡转接件。设计过程中针对关节处的传动间隙补偿、线缆弯折半径预留都做了细节还原,大臂与小臂的壳体采用轻量化的筋板布局结构,在保证结构刚性的前提下尽可能降低运动部件的自重,提升高速运动下的动态响应性能,腕部的三个关节采用紧凑的同轴布局设计,能够在狭小的作业空间内完成复杂的姿态调整,比如在焊接工位中可以灵活调整焊枪角度,实现焊缝的全位置覆盖,在装配工位中可以避开工装夹具的干涉,精准到达零件装配位。建模时对每个关节的轴承安装位、电机固定座、
减速器配合面都做了精确的尺寸还原,没有省略关键的配合特征,结构工程师可以直接基于该模型开展生产线的工位布局仿真,验证机械臂在整个作业行程内是否存在与周边设备、工装的干涉问题,也可以基于该模型修改关节参数,适配不同负载、不同作业半径的衍生型号设计,对于刚接触工业机器人结构设计的从业者来说,该模型也能作为典型的六轴串联机械臂构型参考,理解关节布局、传动路径设计与安装边界考量的工程逻辑。
