透明亚克力笔记本散热托架设计

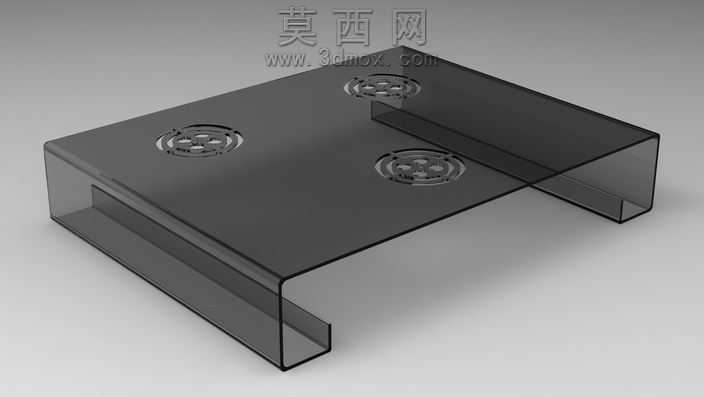

本作品为笔记本电脑托架的三维设计方案，建模阶段采用参数化特征建模逻辑，首先绘制托架主体的矩形轮廓草图，通过拉伸命令生成基础的L型承托结构，整体尺寸适配常规14-16英寸笔记本电脑的摆放需求，承托面板预留足够的散热间隙，避免遮挡笔记本底部进风区域。建模过程中对承托边缘做了圆角过渡处理，消除尖锐棱角防止刮蹭设备外壳，同时在面板表面定位三个防滑硅胶垫的安装位，通过凸台特征精准还原脚垫的嵌入结构，保证脚垫安装后与面板表面齐平，不会出现凸起硌伤笔记本底壳的问题。材质渲染阶段选用高透明亚克力材质，调整材质的折射率与透光率参数，还原亚克力板材清透的视觉质感，同时添加轻微的表面磨砂粗糙度，避免完全镜面反射带来的不真实感，防滑脚垫部分采用哑光深灰色硅胶材质，设置合适的软质材质反光度，与透明主体形成清晰的材质层次区分。结构设计上采用一体化弯折的亚克力成型思路，无需额外金属连接件，依靠板材自身弯折形成的支撑结构承担笔记本重量，后侧的竖向挡板可限制笔记本滑动位移，底部的横向折边既作为支撑脚保证托架放置平稳，又抬高了托架与桌面之间的空隙，进一步增强空气流通提升散热效率。设计思路围绕轻量化桌面置物需求展开，摒弃冗余的装饰结构，以极简的几何形态实现功能需求，透明材质的选择可以适配不同风格的桌面装修环境，不会产生视觉突兀感，整体结构无复杂装配部件，生产加工阶段可通过亚克力板材切割、热弯折工艺快速成型，降低生产制造成本，同时边角的圆滑处理兼顾了使用安全性，日常使用中既可以承托笔记本抬高视线缓解颈椎压力，又能辅助笔记本底部散热，提升设备长时间运行的稳定性。
