SolidWorks标准工程图制图模板框架

　　这套制图模板框架的搭建，核心是解决日常机械设计出图环节里的规范不统一问题，很多中小制造企业的设计部门，不同工程师出的工程图图层混乱、标注样式五花八门，同一个零件的尺寸公差标注、技术要求排版没有统一标准，不仅给后续工艺、质检环节的识图增加额外成本，还容易因为标注歧义产生加工报废的问题。从实际应用场景来看，这套模板覆盖了零件图、装配图、焊接件图等不同出图需求，预设的图层体系严格区分了轮廓线、中心线、虚线、标注线、剖面线的线宽与颜色，打印输出时不需要二次调整线宽参数，就能符合机械制图国标要求。设计思路上没有做过多冗余的自定义元素，所有预设的标注样式都匹配机械加工行业的通用公差要求，比如线性标注的精度、角度标注的格式、

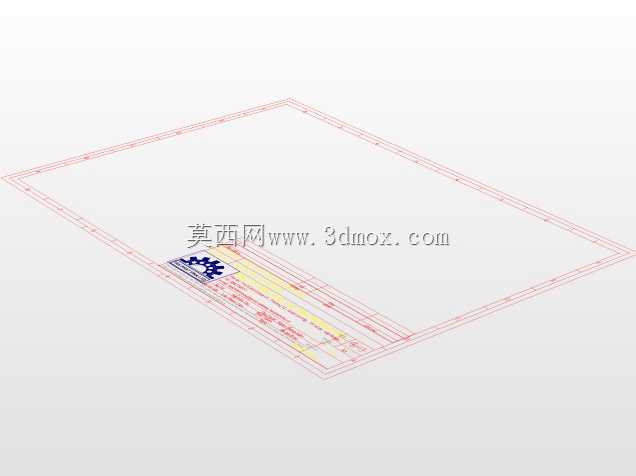

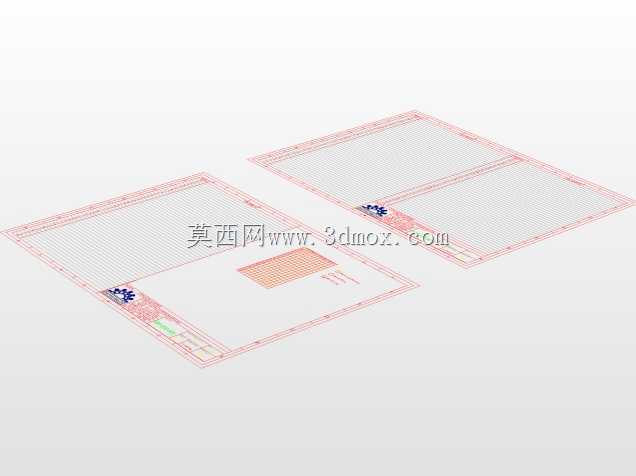

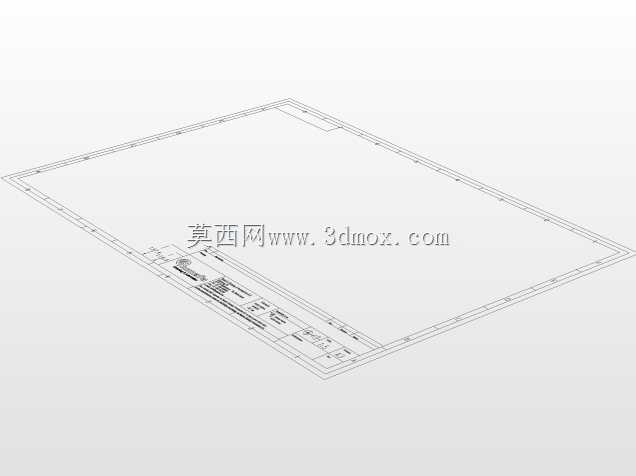

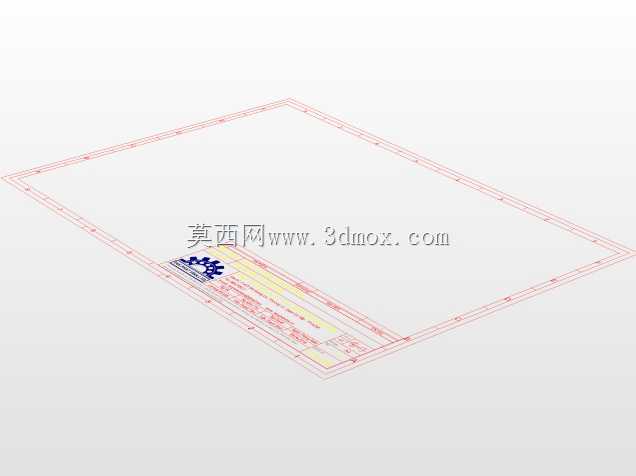

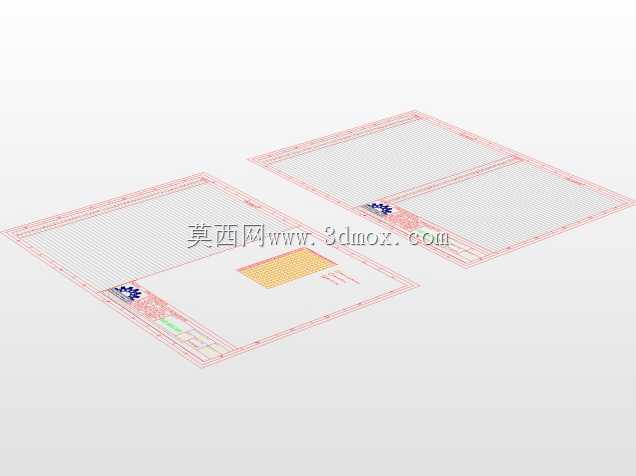

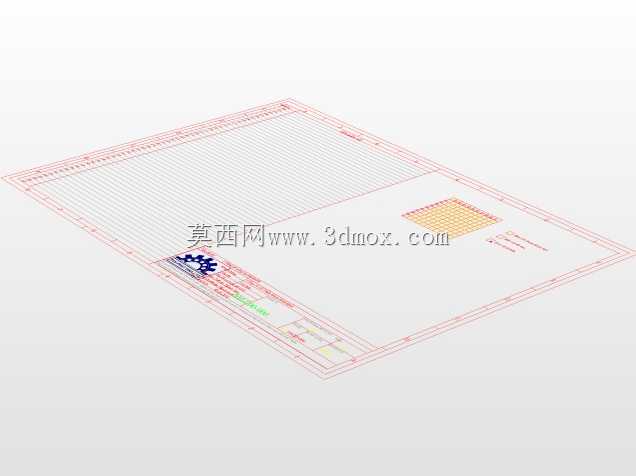

　　粗糙度符号的插入基点都做了预设，工程师调用模板后不需要反复调整标注格式，直接导入三维模型投影视图就能快速完成出图。关于图框的安装边界，模板里预设了A0到A4五种标准幅面的图框，带装订边与不带装订边的格式都做了区分，标题栏、明细栏的属性直接和三维模型的自定义属性做了映射关联，模型里填写的零件名称、材料、重量参数可以直接同步到工程图标题栏，不需要手动重复录入，能大幅减少重复录入产生的笔误。在实际车间流转场景里，统一模板输出的工程图，不管是数控加工班组的操机人员，还是质检环节的检验人员，都能快速定位到需要的尺寸、技术要求信息，不需要在混乱的标注里找参数。另外模板里预设的常用技术要求库，覆盖了常见的热处理、表面处理、未注公差的标准条款，

　　工程师只需要根据零件实际需求勾选对应条款即可，不用每次手动输入重复的技术要求内容，也能避免不同工程师写的技术要求表述不统一的问题。从建模到出图的流程衔接来看，这套模板和三维软件的投影规则做了适配，剖视图、局部视图、向视图的标识符号都预设好了国标格式，不需要每次手动绘制视图标识，投影视图完成后只需要补充必要的尺寸标注和技术要求就能完成整套图纸输出，对于批量出图的项目来说，能压缩至少三成的出图耗时。
