工业搅拌机输送系统连接固定支架结构

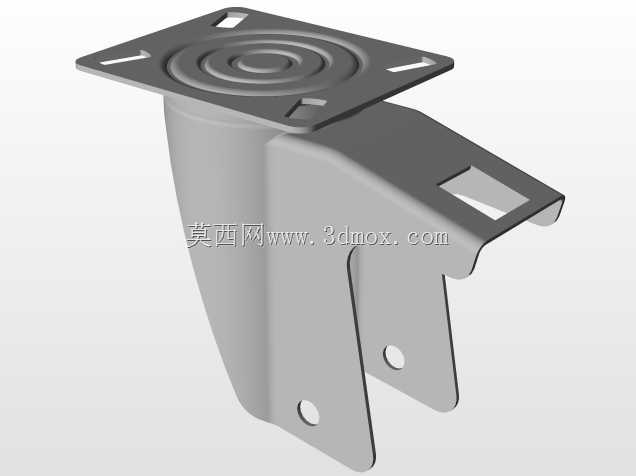

　　该结构件为工业搅拌机配套输送系统的核心连接固定支座，主要应用于建材加工、食品配料、化工粉体混料等场景的物料输送环节，承担搅拌主机与输送段的衔接承载、定位固定作用，是保障搅拌输送链路运行稳定性的关键受力部件。从结构设计逻辑来看，部件上部采用带环形加强筋的方形安装法兰面，法兰面开设四个对称分布的腰型安装孔，可适配搅拌主机底部不同孔距的安装基准，腰型孔预留的调节余量能够抵消主机加工、现场安装带来的尺寸偏差，降低装配对位难度；法兰面下侧的环形凸起结构可嵌入主机底部的定位凹槽，装配时能快速完成径向定位，避免设备运行过程中出现连接面滑移错位。中部采用一体折弯成型的变径曲面过渡段，曲面弧度经过受力校核，

　　可将上部搅拌主机运行产生的振动载荷均匀分散至下部支撑臂，避免直角折弯处出现应力集中导致的钣金疲劳开裂，过渡段侧壁开设的方形减重孔在不削弱结构整体刚性的前提下，有效降低了部件自重，同时方便现场安装时的线缆、气路管线穿设排布。下部延伸出两个平行的支撑安装臂，臂端开设圆形通孔用于与输送架体的槽钢或铝型材基准面锁附固定，两个支撑臂的间距匹配常规输送段架体的安装宽度，安装时可直接卡入架体预设的安装位，无需额外制作转接件。从安装边界来看，上部法兰面的安装孔中心距适配主流工业搅拌机底部的安装尺寸，下部支撑臂的孔位高度与输送架体的承载面高度匹配，整体安装后可保证搅拌主机出料口与输送段进料口的同轴度偏差控制在允许范围内，避免物料输送过程中出现撒漏、

　　卡滞问题。结构整体采用钣金折弯一体成型工艺，无需额外焊接拼合，加工工序少，成型后整体形位公差更容易控制，表面可根据使用场景做镀锌或喷塑处理，适配潮湿、多粉尘的工业车间使用环境。在实际工况中，该支座不仅要承载搅拌主机的静态重量，还要承受搅拌作业时产生的交变振动载荷，因此在壁厚选择上匹配常规工业搅拌设备的载荷等级，支撑臂的长度经过优化，既保证足够的支撑力臂分散载荷，又不会因臂长过大导致运行时出现共振晃量。
