便携卷线式圆形多插孔电源排插结构

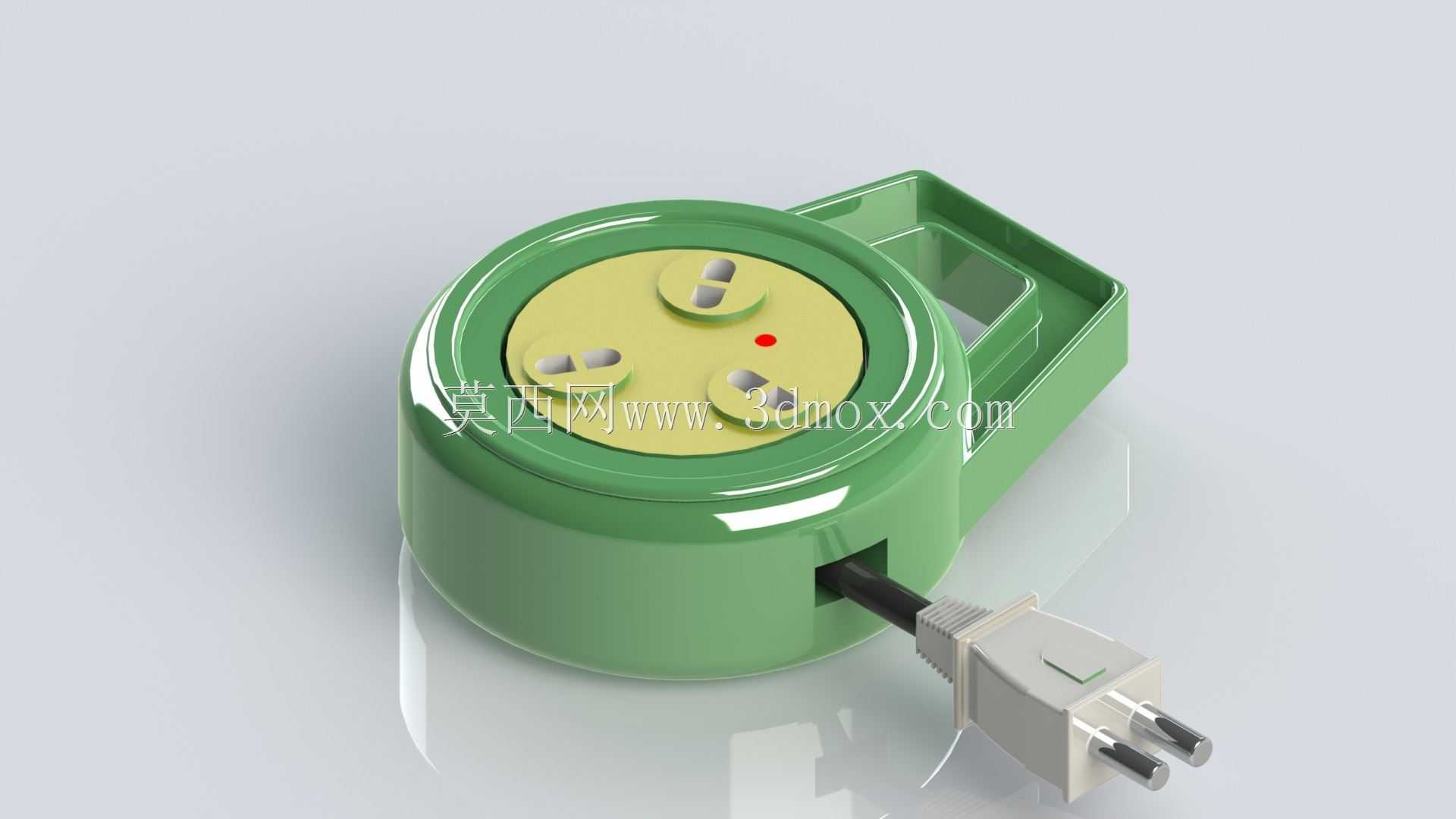

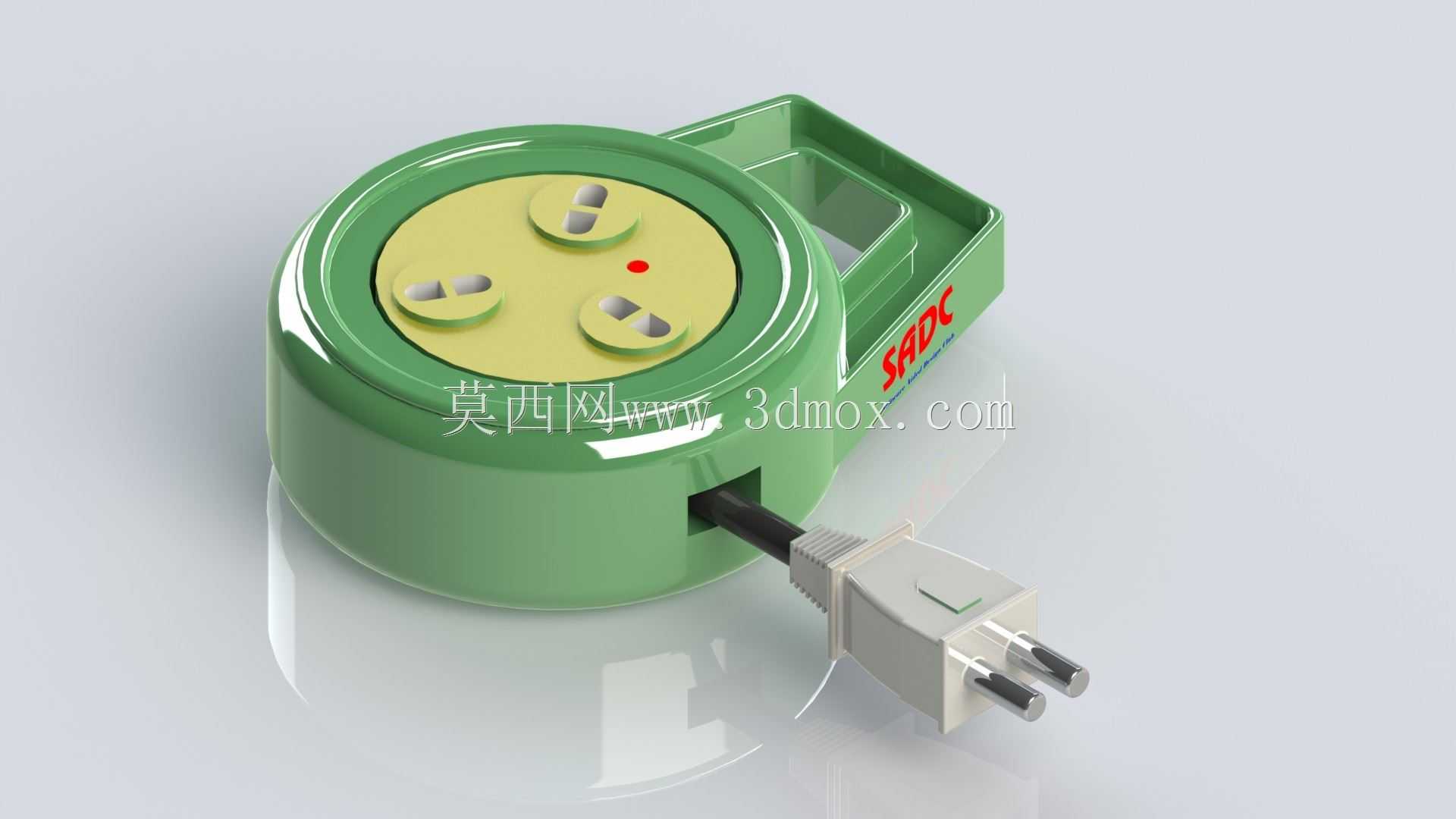

　　这款卷线式电源插座的结构设计，核心围绕临时取电场景下的线缆收纳与快速布设展开，常见于户外检修、临时工位布线、展会设备接驳以及小型移动作业台面，解决普通排插电源线散落、拖拽后易缠绕、收纳后线缆弯折受损的实际问题。整体主体采用圆盘式壳体布局，将线缆收卷腔体集成在圆形外壳内部，侧边预留出线口，电源线可根据使用距离拉出合适长度，闲置时能够完全收回壳体内，避免线缆长期外露沾染油污、被重物碾压或者被人员踩踏破损。壳体一侧延伸出一体式挂持边框，该结构既可以在作业时将插座挂在设备支架、墙面挂钩或者工位栏杆上，减少台面占用空间，也能在移动携带时作为手持提拉部位，搬运过程中不需要额外整理外露线缆。插孔面板布置在圆盘顶面，采用不同孔位分区排布，

　　可同时适配两扁插与国标三孔插头，孔位之间预留足够的插头避让间距，避免大尺寸电源适配器插入后遮挡相邻插孔；面板上设置状态指示点位，通电后可直观反馈供电状态，检修人员在嘈杂或者光线不足的作业环境中，不需要反复插拔确认线路通断。出线口位置做了防弯折过渡结构，电源线拉出与回收过程中，外皮在出口处保持平缓圆弧过渡，不会出现小角度死折，内部铜芯反复弯折后的断线风险明显降低；插头与线缆衔接位置增加加厚护套，拖拽插头时外力不会直接作用在线芯与插脚的压接部位。从安装边界来看，圆盘壳体的径向尺寸控制在单手握持可携带的范围内，高度方向压缩下层卷线轮的轴向空间，放置在工作台面时不会遮挡周边操作区域；挂持边框的开孔尺寸适配常规工位挂钩与管线支架，

　　悬挂后插座重心落在挂点附近，不会因插头插拔受力出现侧翻。建模过程中需重点处理卷线轮与壳体内壁的同轴配合，预留线缆多层缠绕的径向间隙，避免收线时线缆卡滞；顶面插孔的铜件安装槽需保留足够的绝缘壁厚，壳体上下盖的扣合筋位沿圆盘周向均匀分布，保证装配后接缝平整，出线口处的护套与壳体采用过盈配合，防止拉扯线缆时护套脱出。这类结构区别于固定安装的墙面插座，偏向移动临时供电使用，设计时优先平衡收卷容量与整体体积，线缆长度增加会直接增大卷轮直径，需在便携性与可用供电距离之间做取舍，同时壳体边角全部做圆弧过渡，跌落时外壳应力分散，不易出现碎裂尖角。
