6s振动料斗自动上料机构结构设计

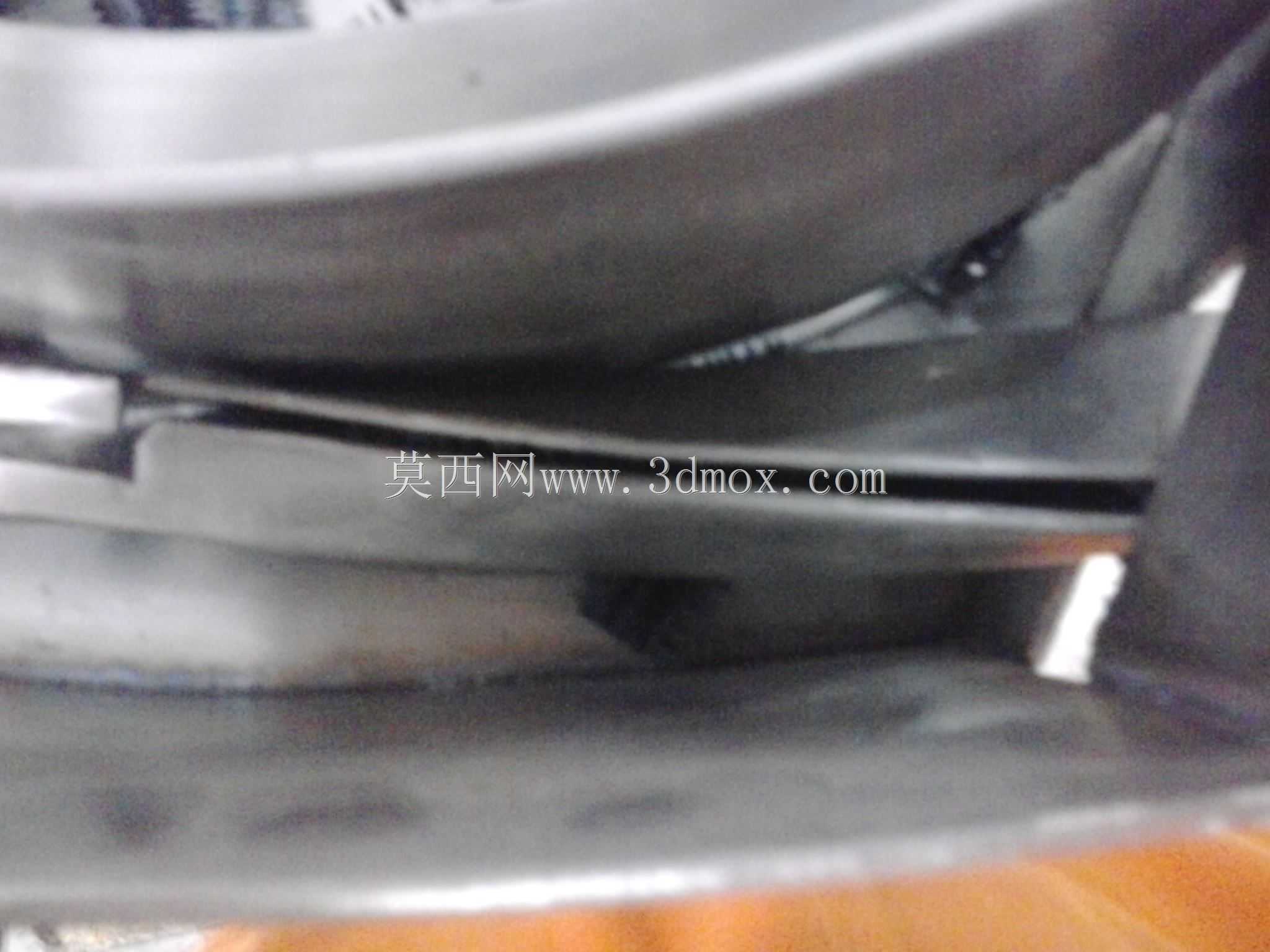

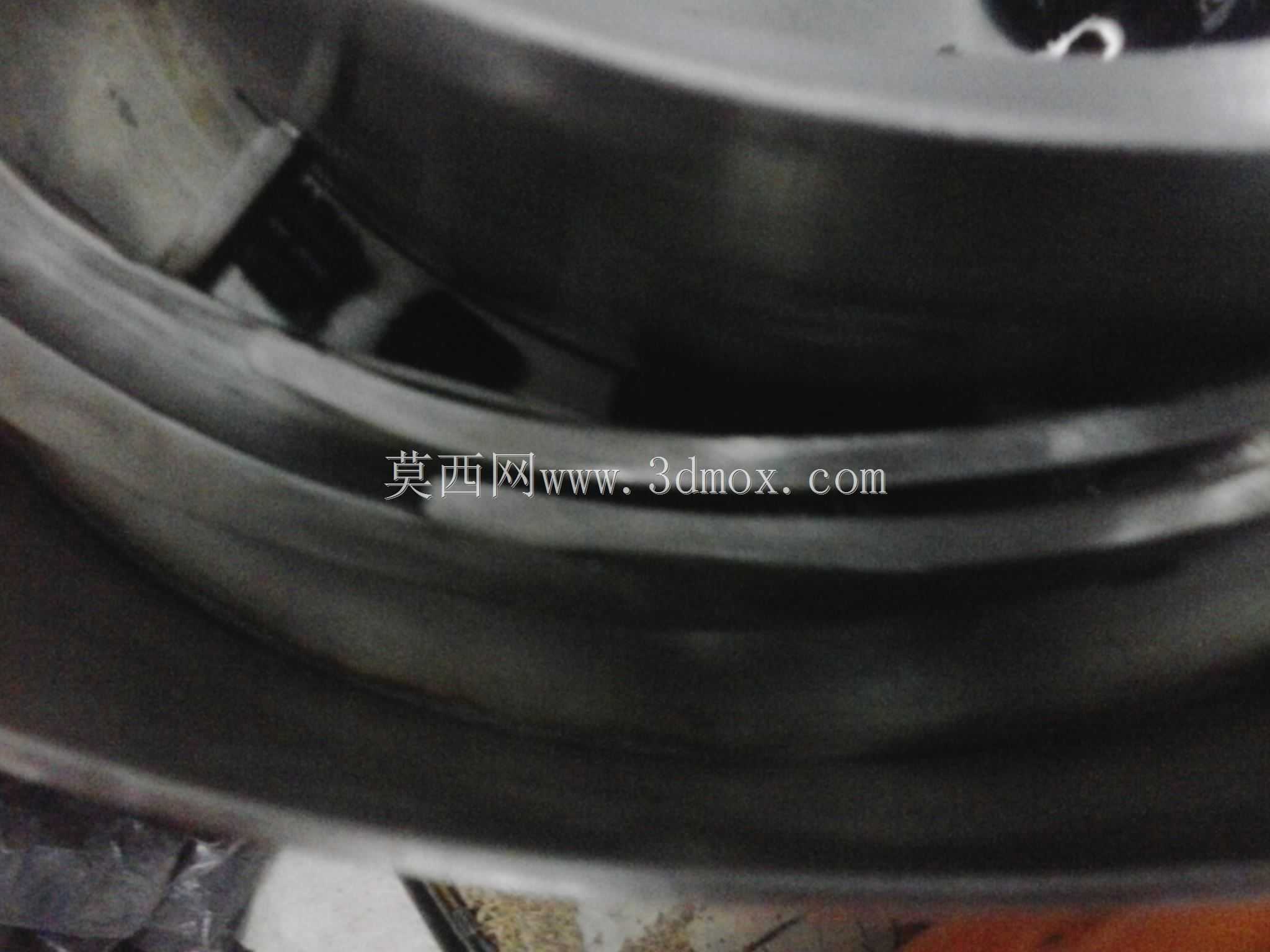

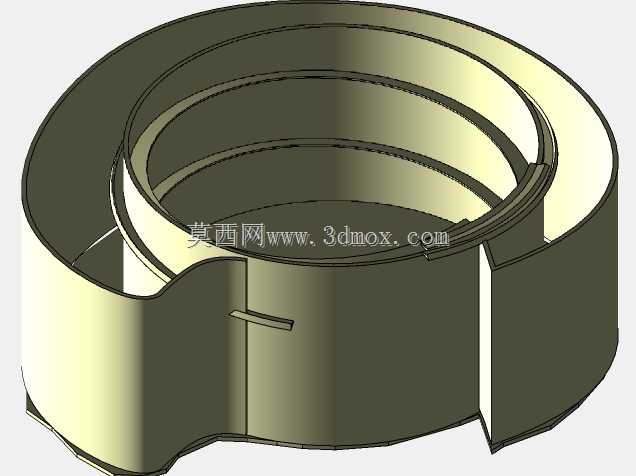

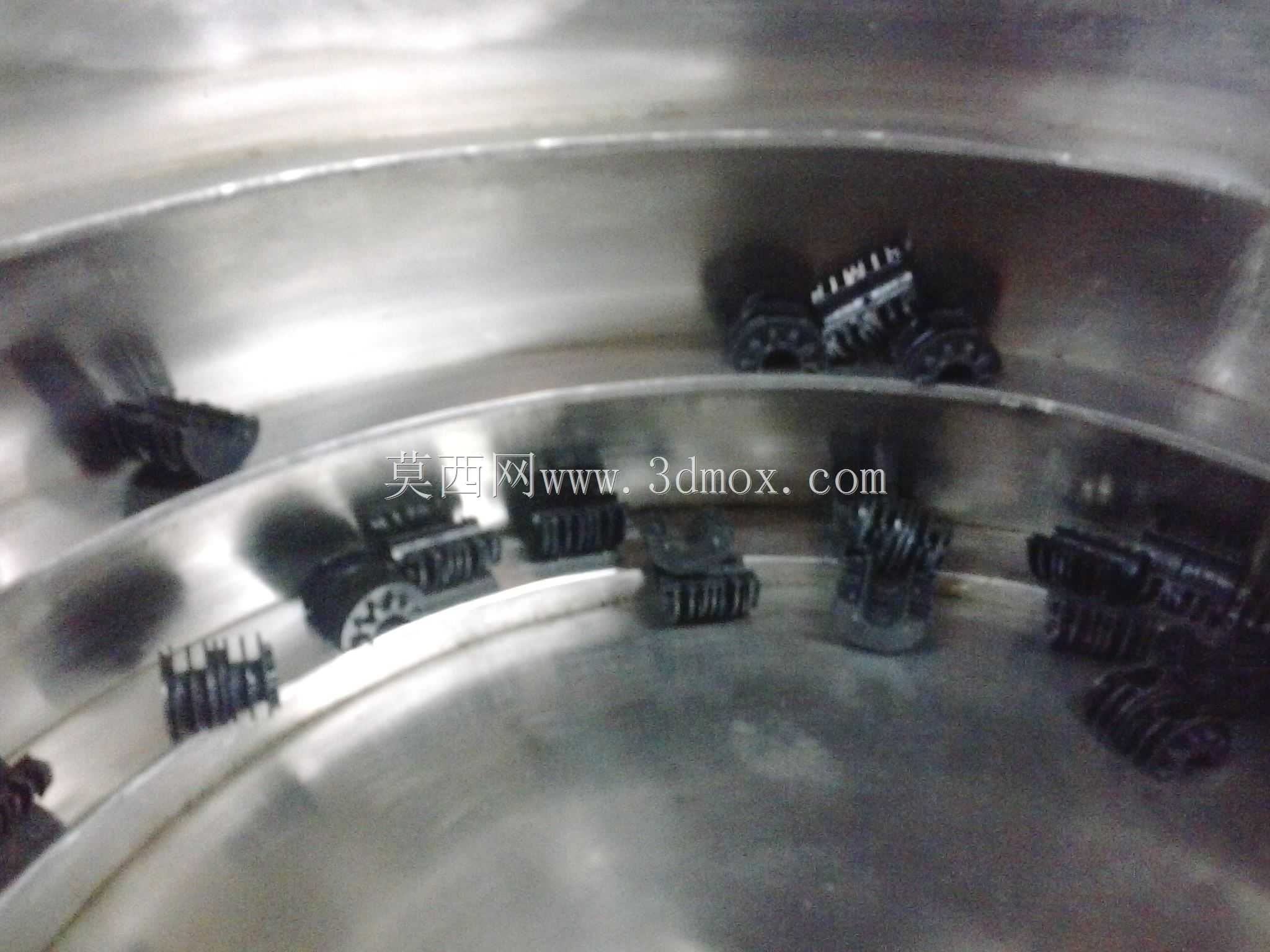

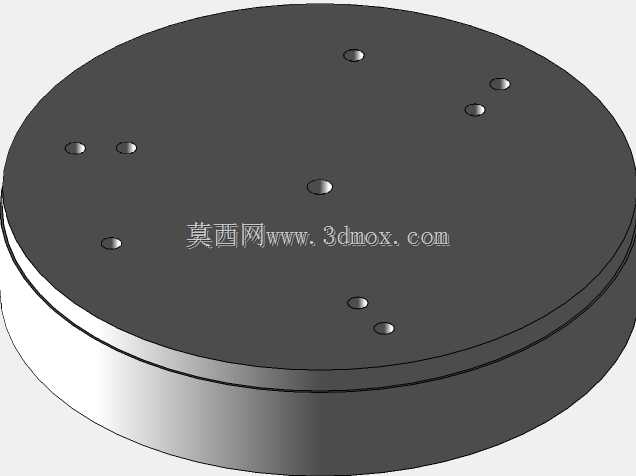

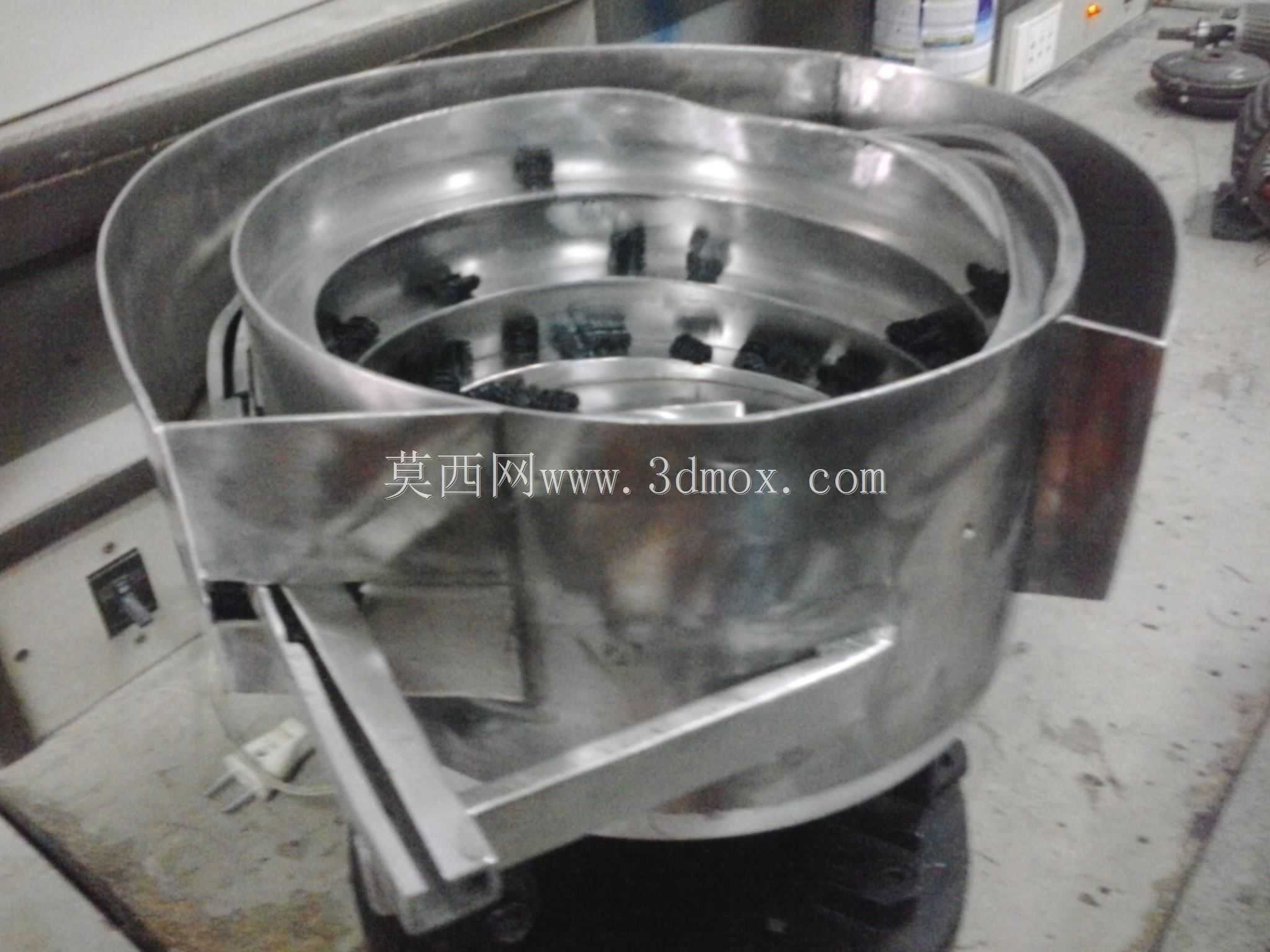

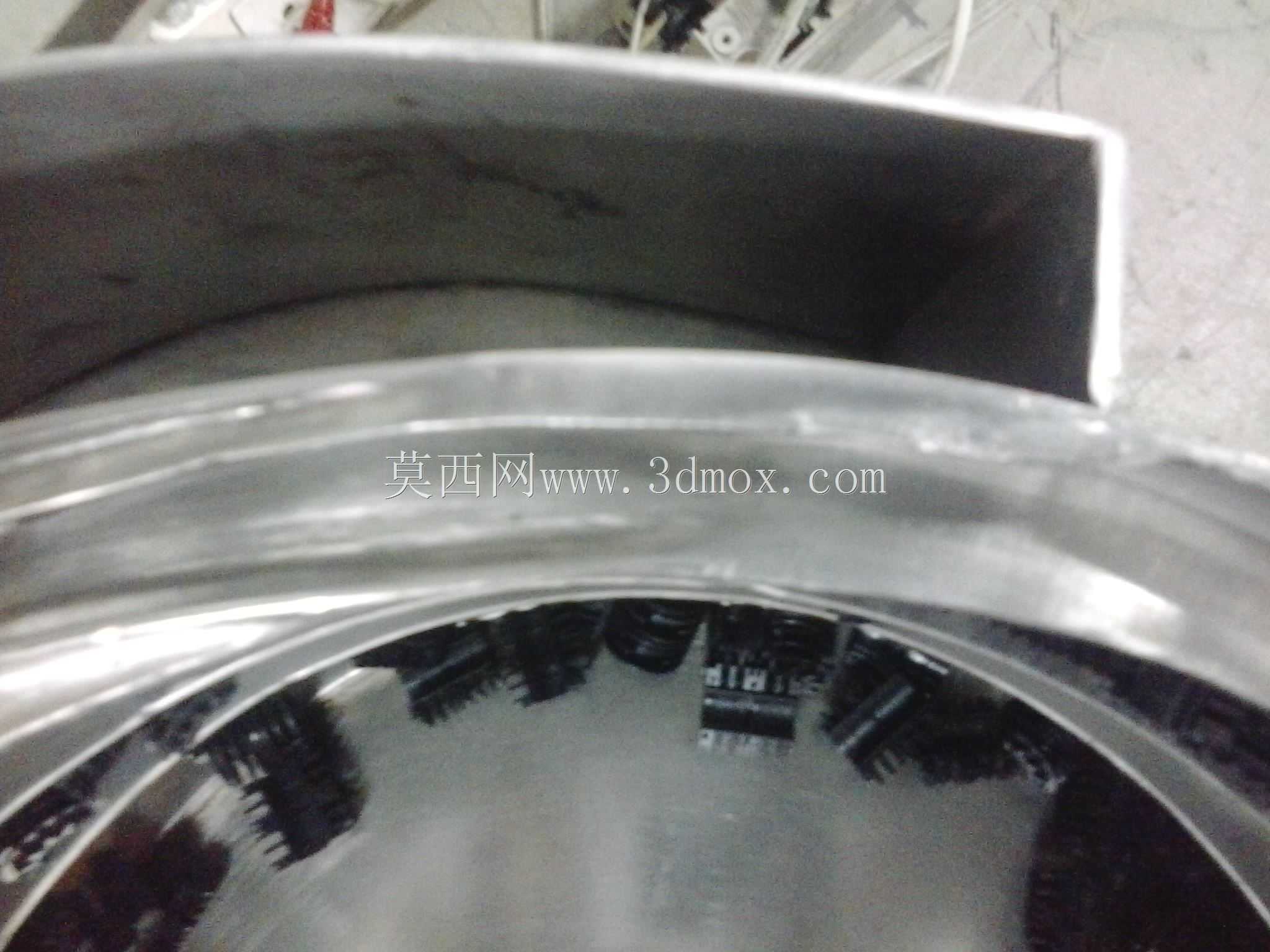

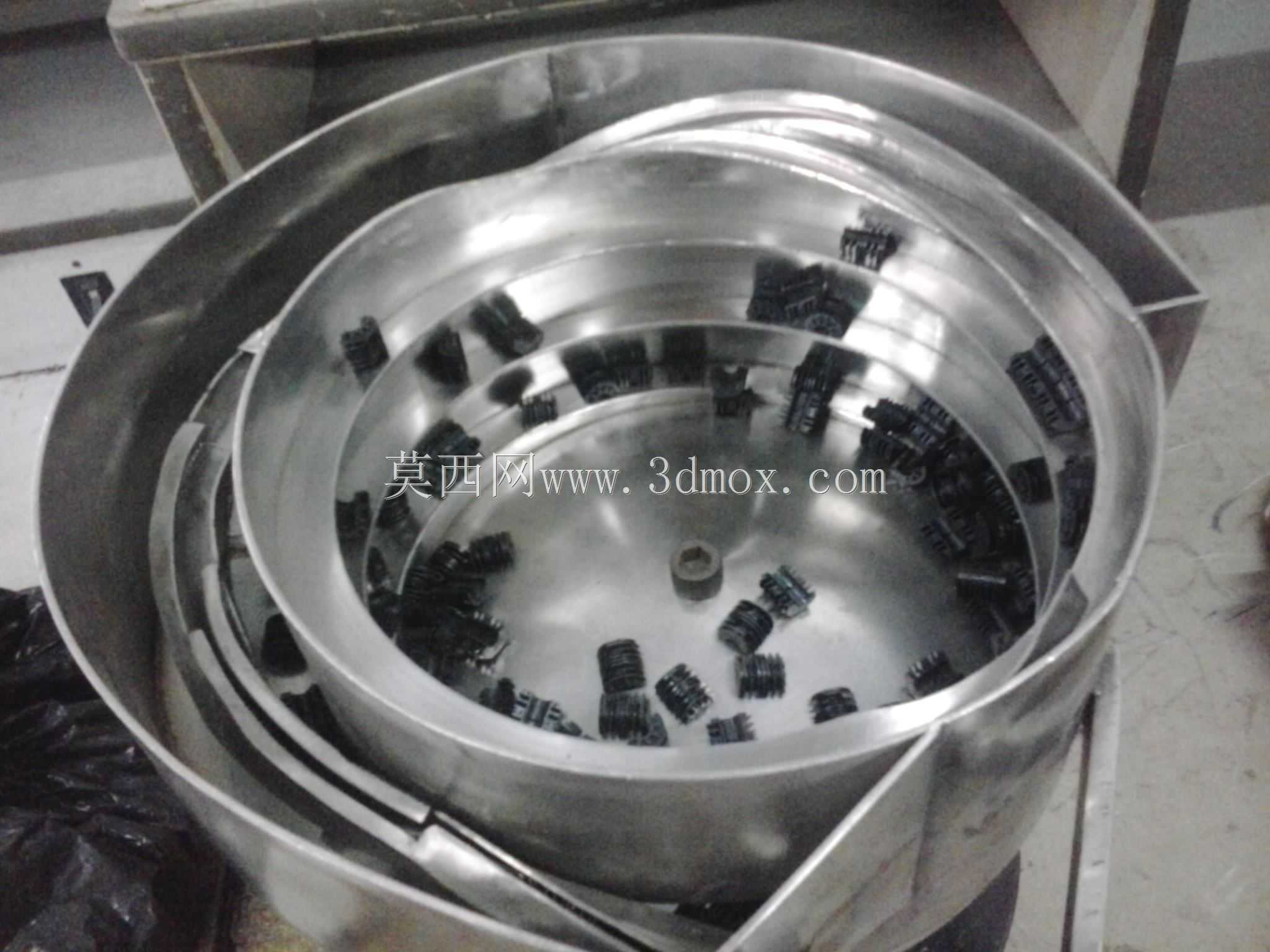

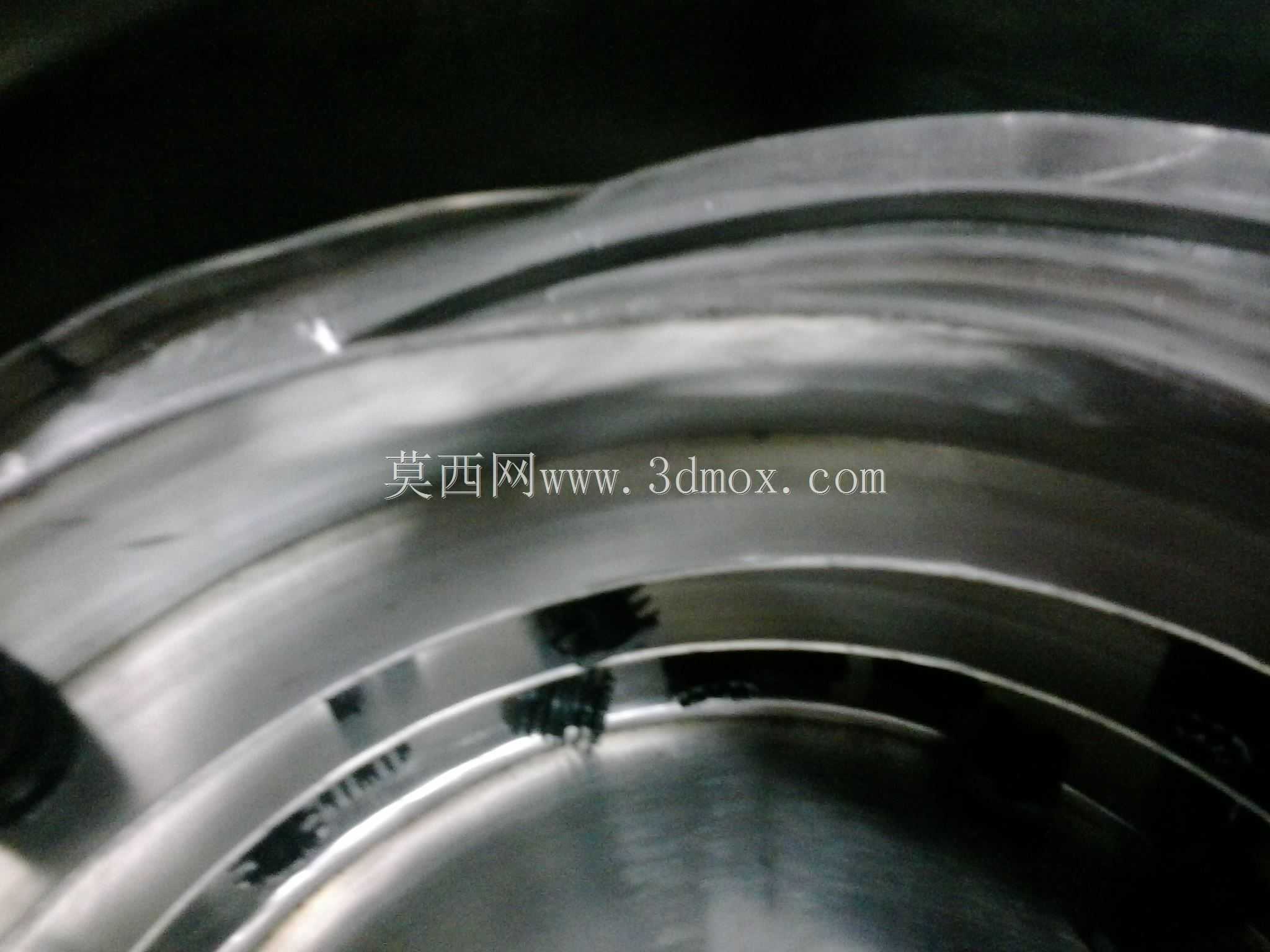

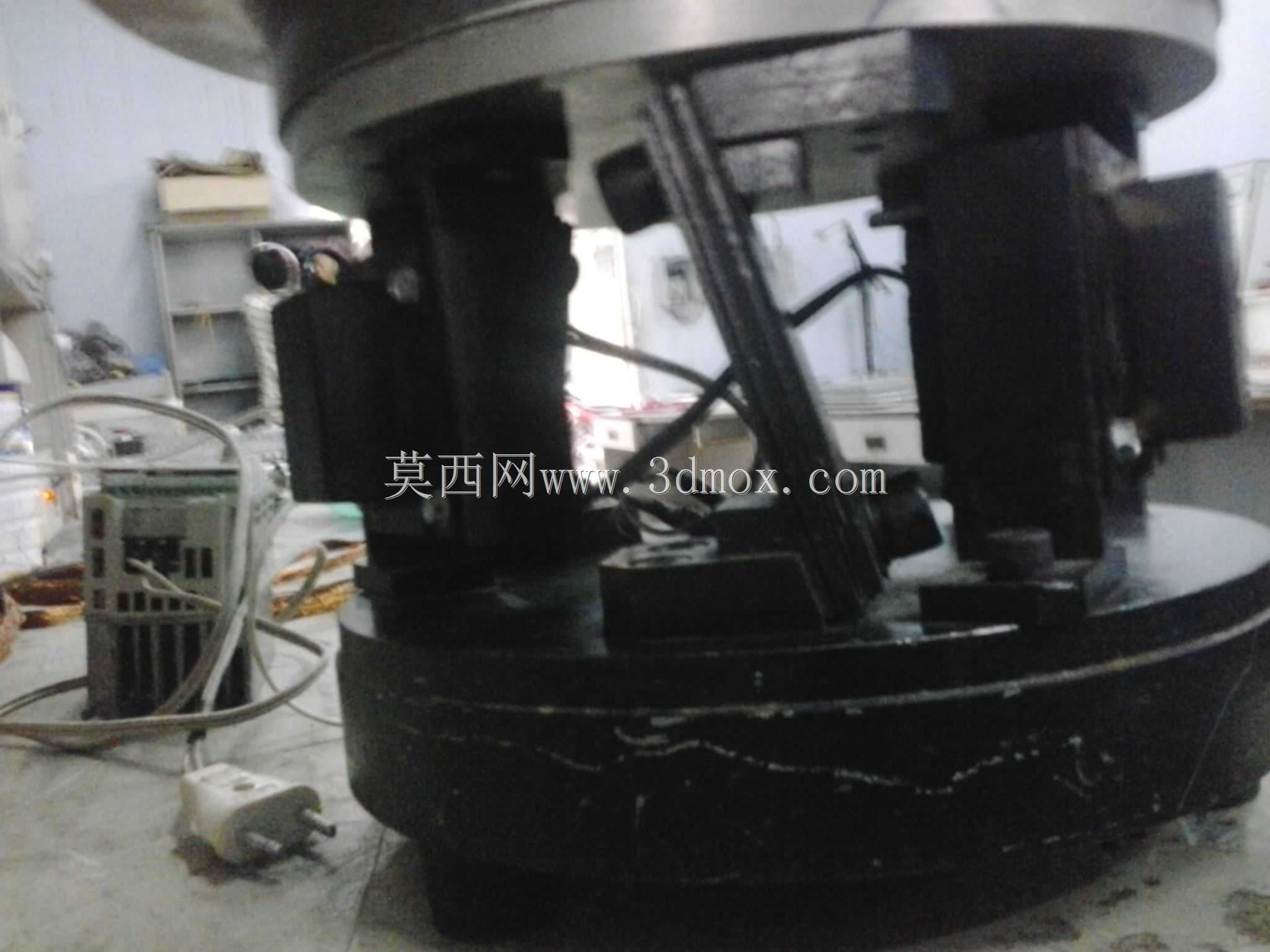

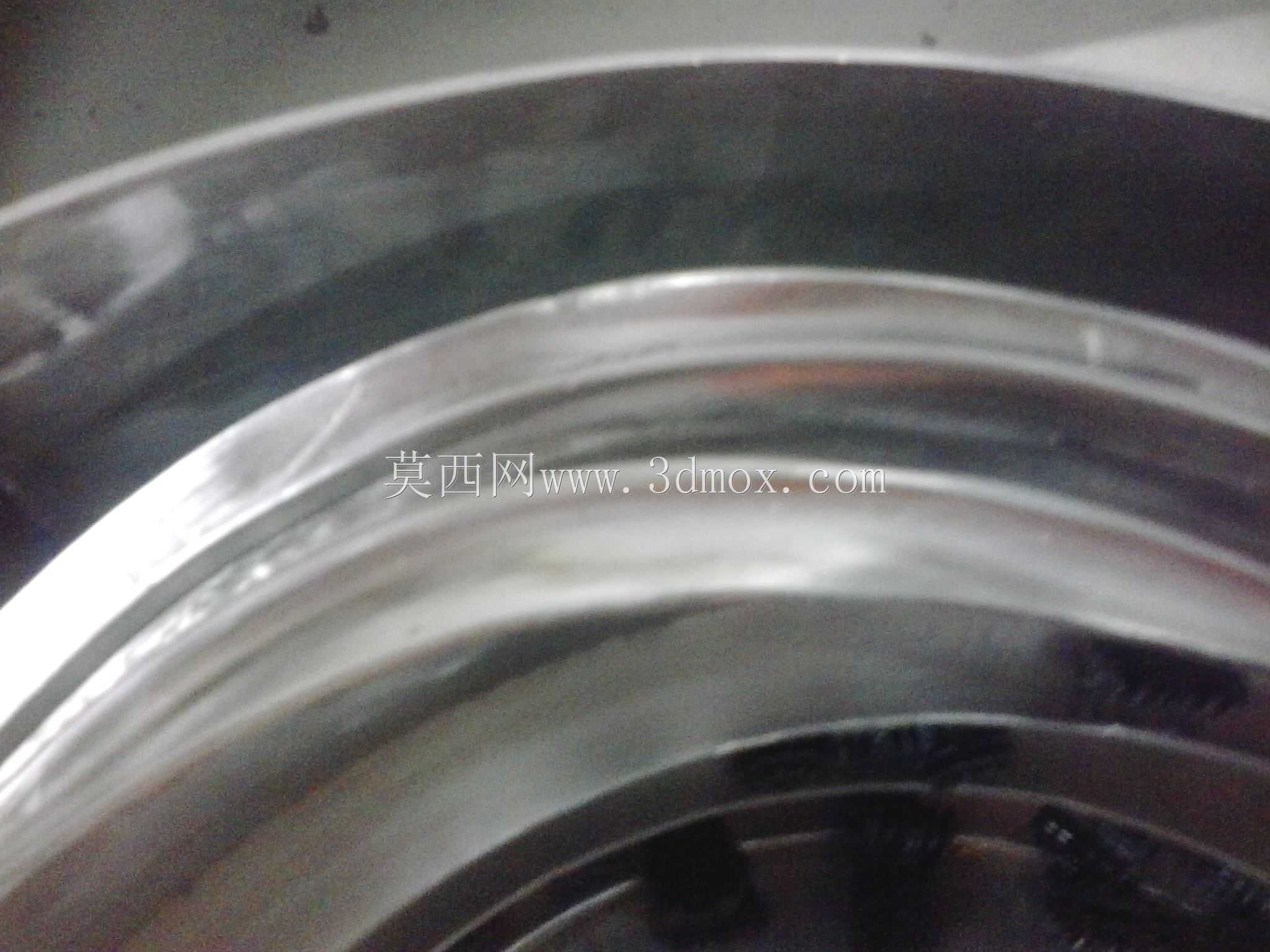

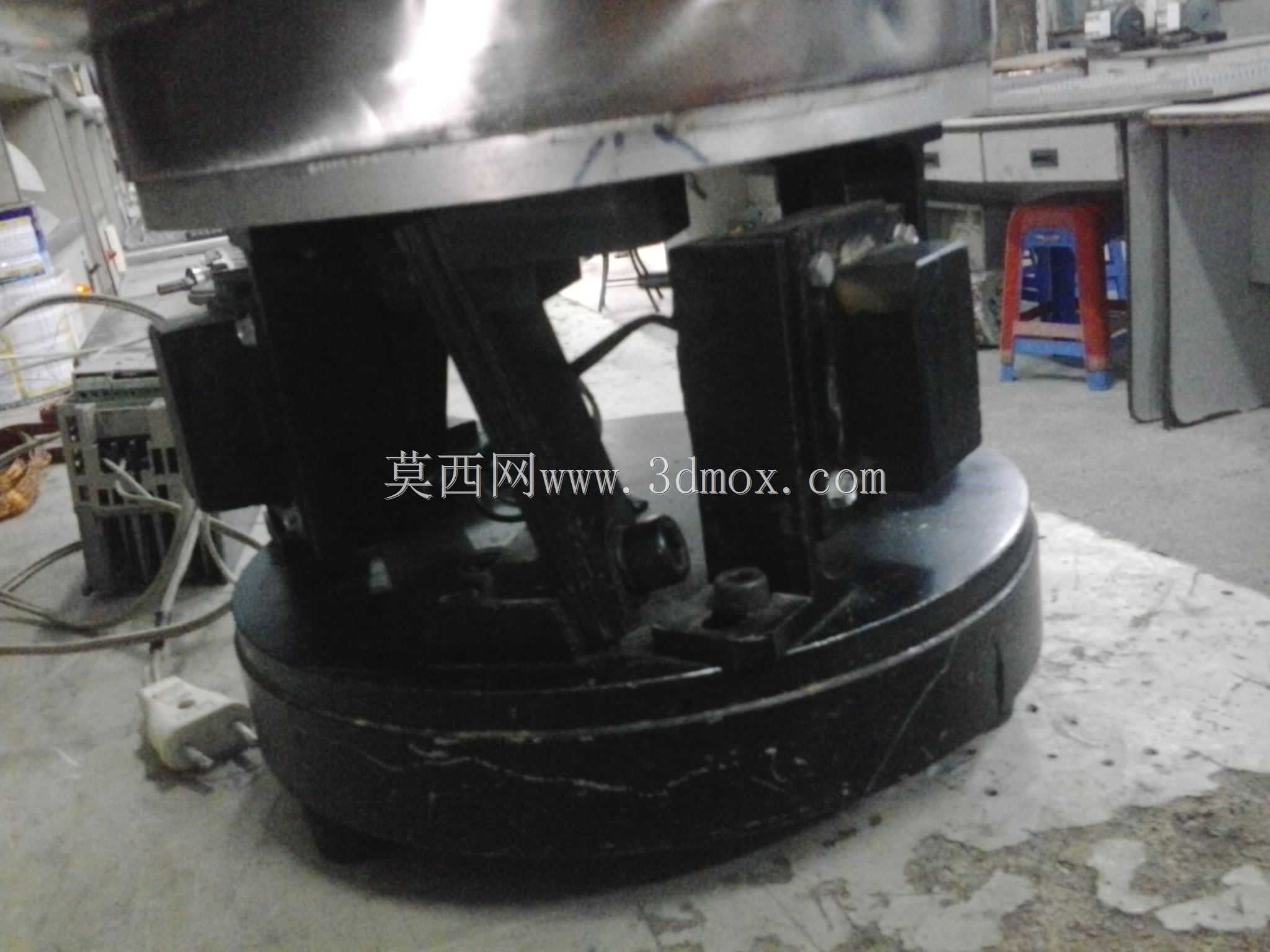

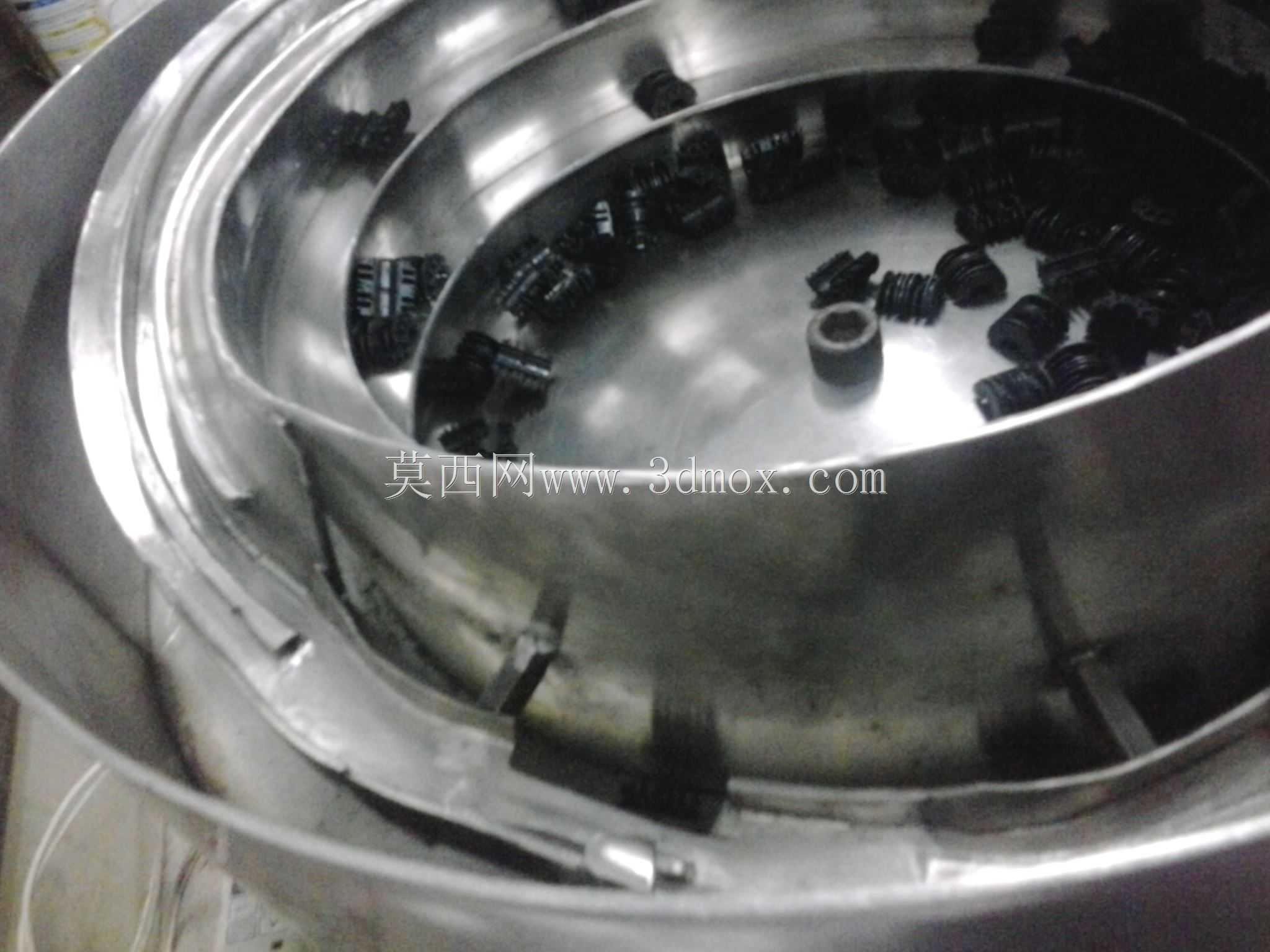

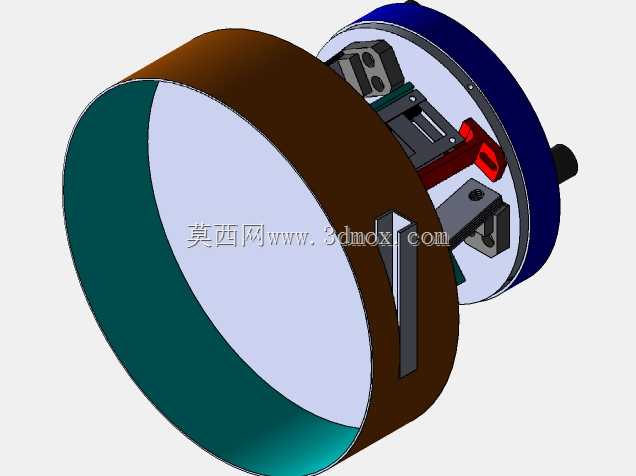

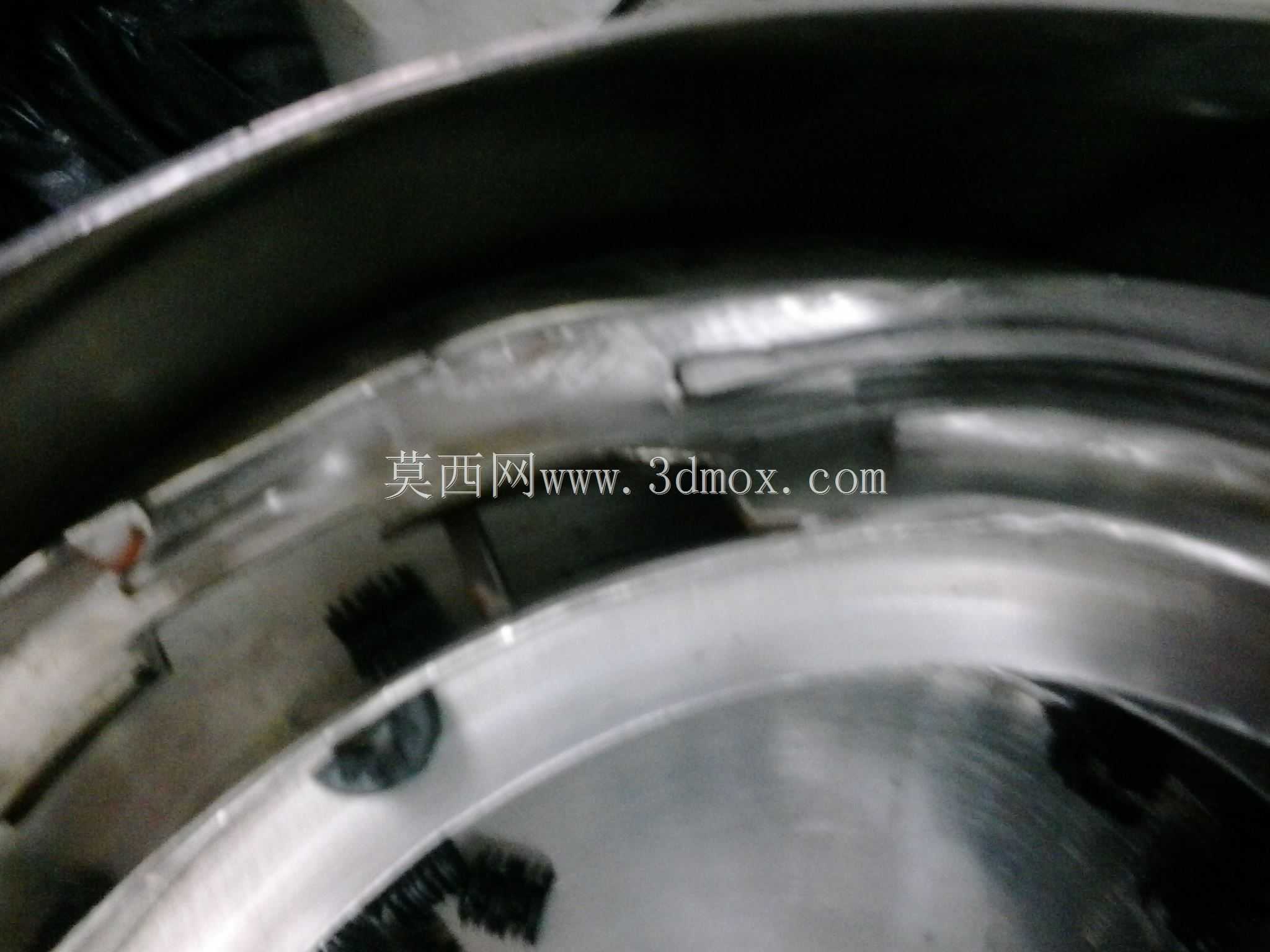

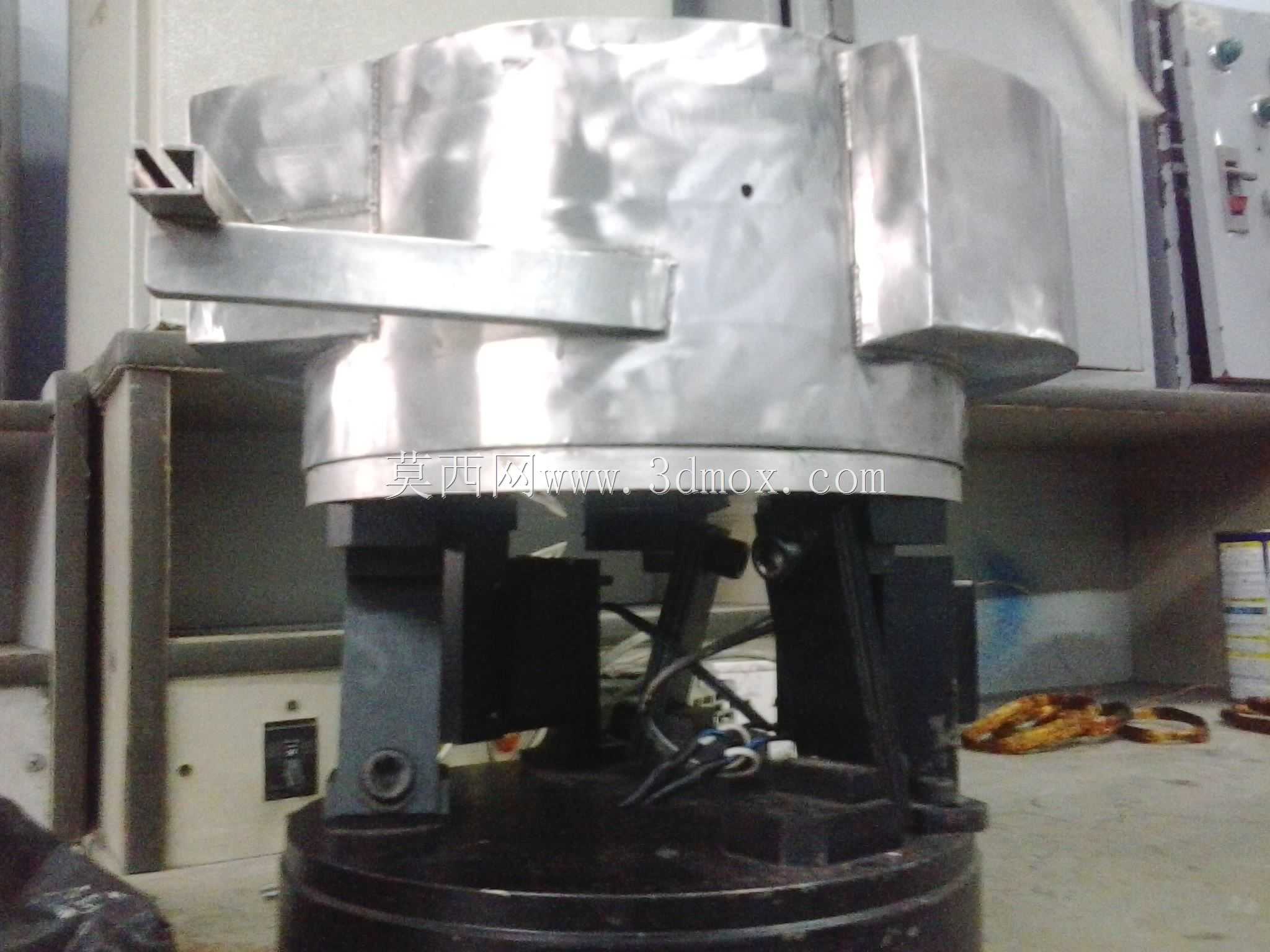

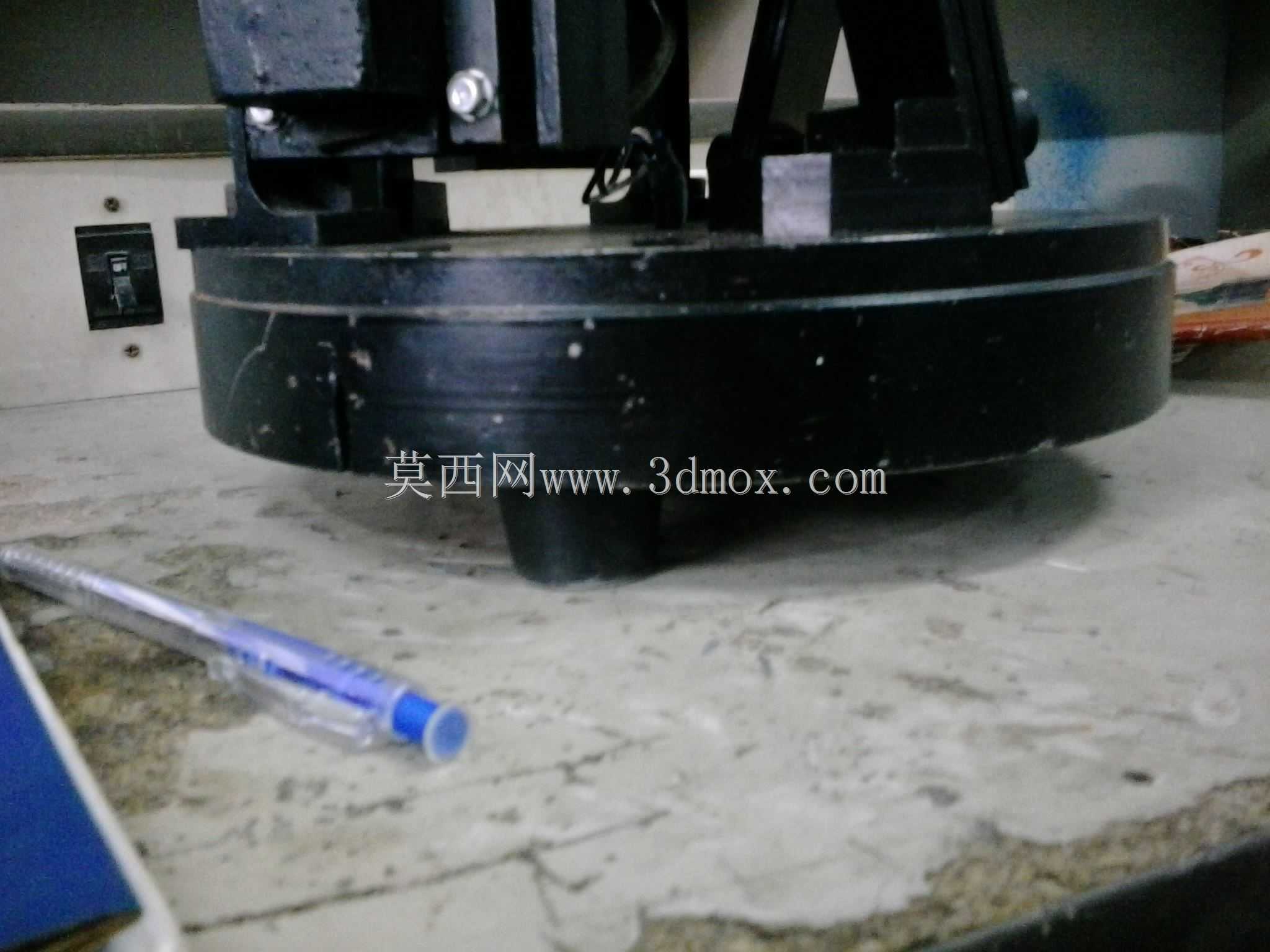

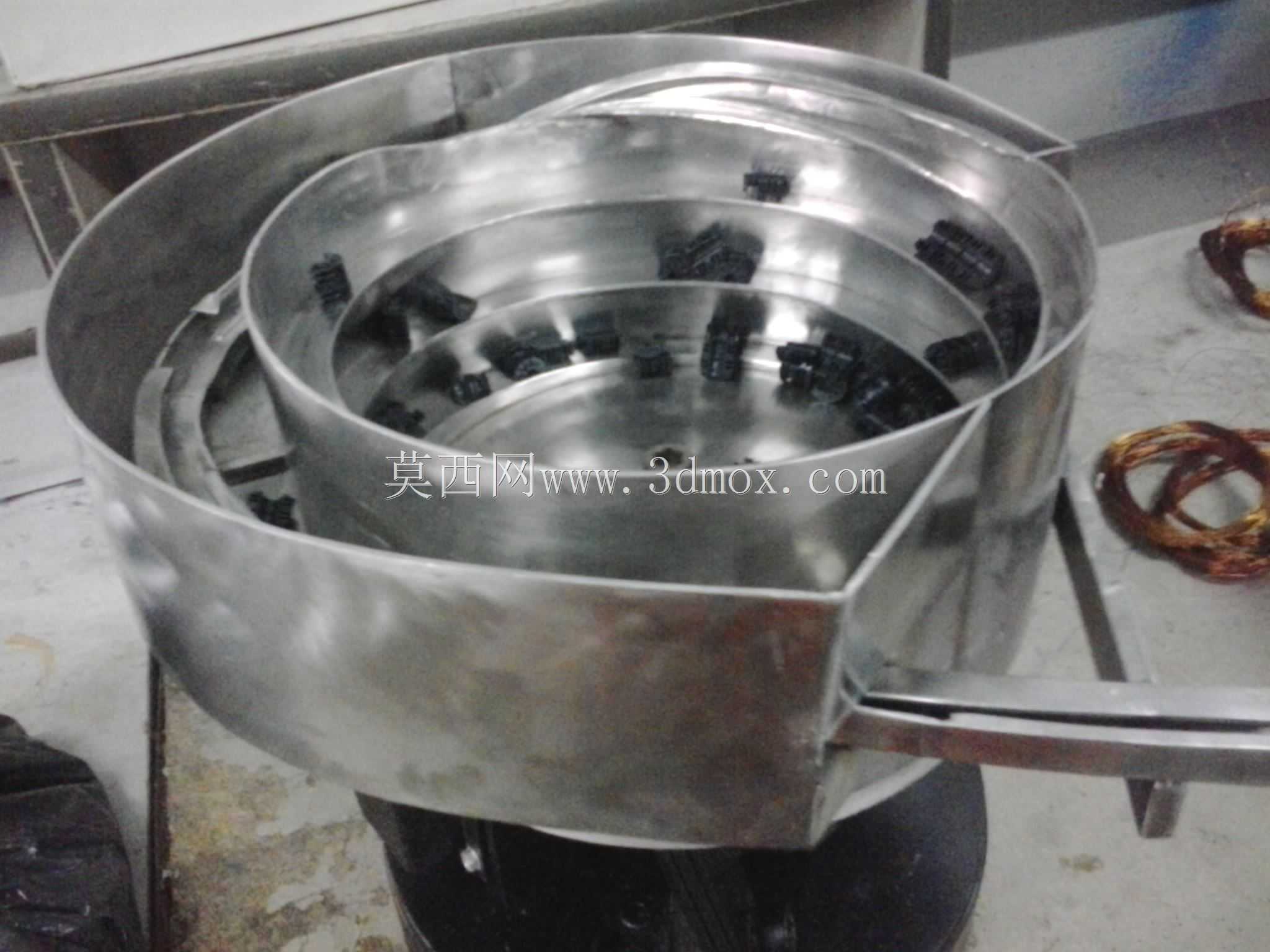

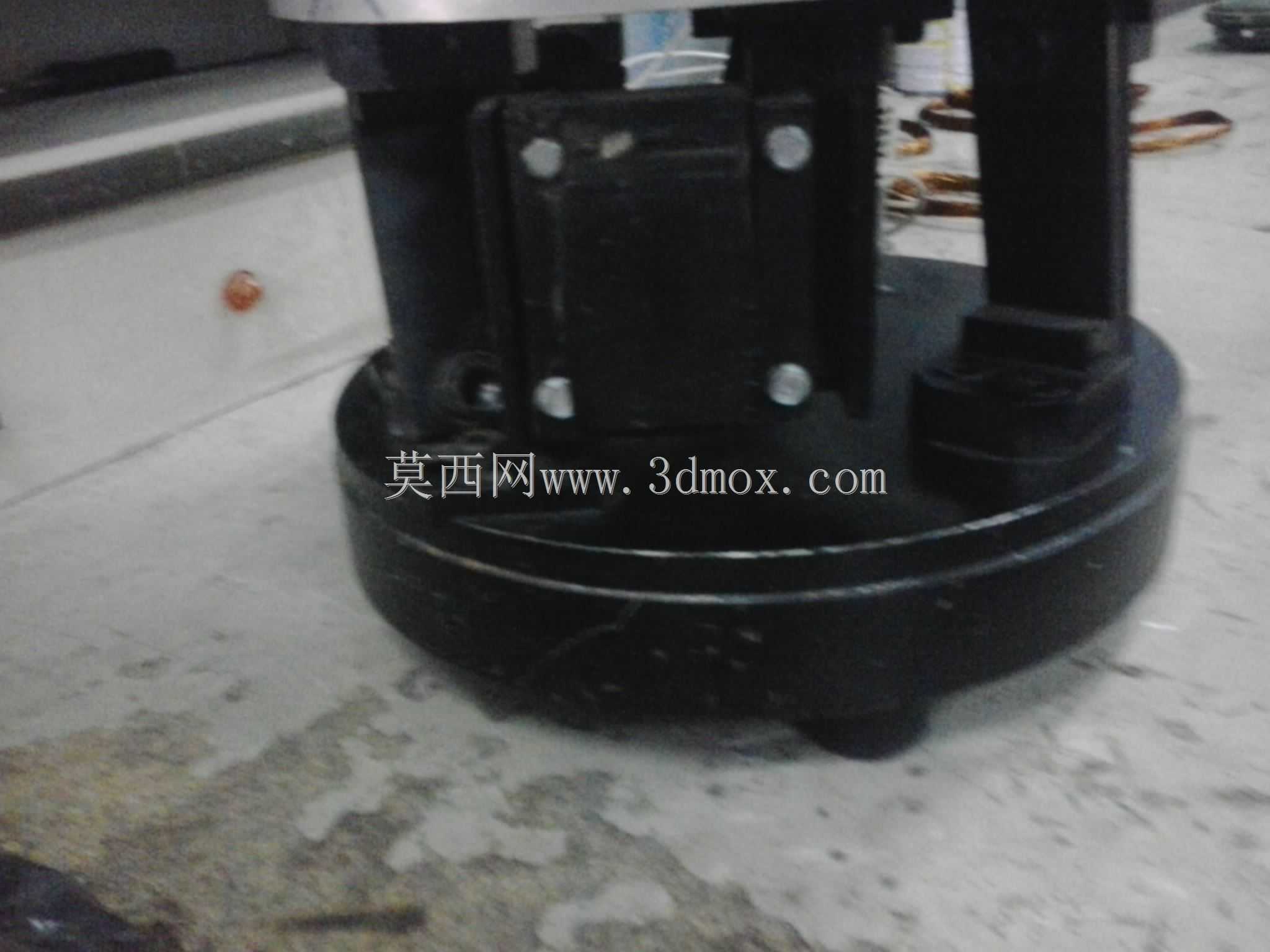

　　这款振动料斗是面向小尺寸电子通讯类零件自动排序上料场景开发的核心执行部件，常见于小型五金件、塑胶件的自动化装配产线进料端，承担散料定向排序、连续匀速送料的功能，可替代人工排料工位，大幅提升小零件装配、检测工序的连续作业效率。从结构设计逻辑来看，整体采用圆盘式储料主体搭配底部振动驱动基座的布局，料斗盘面做了耐磨硬化处理，盘面边缘预留了定向排序的螺旋轨道槽，轨道宽度匹配对应6s规格小零件的外形轮廓，可在振动过程中自动筛选姿态符合要求的零件，剔除姿态错位的工件使其回落至料斗底部重新排序，避免卡料、错料问题影响后续工序节拍。设计时重点考量了安装边界的适配性，底部基座采用圆形安装法兰结构，安装孔位做了通用化布局，

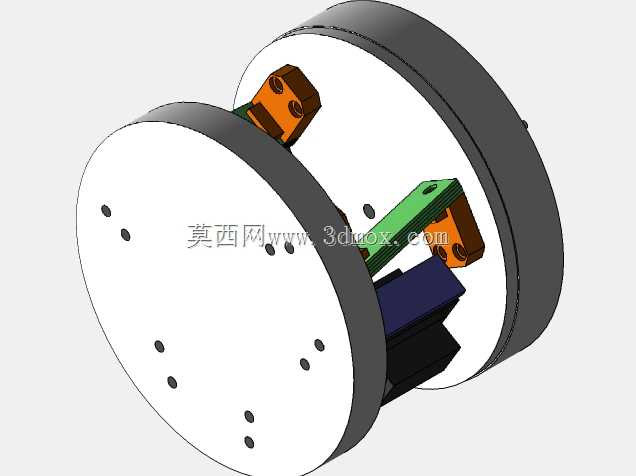

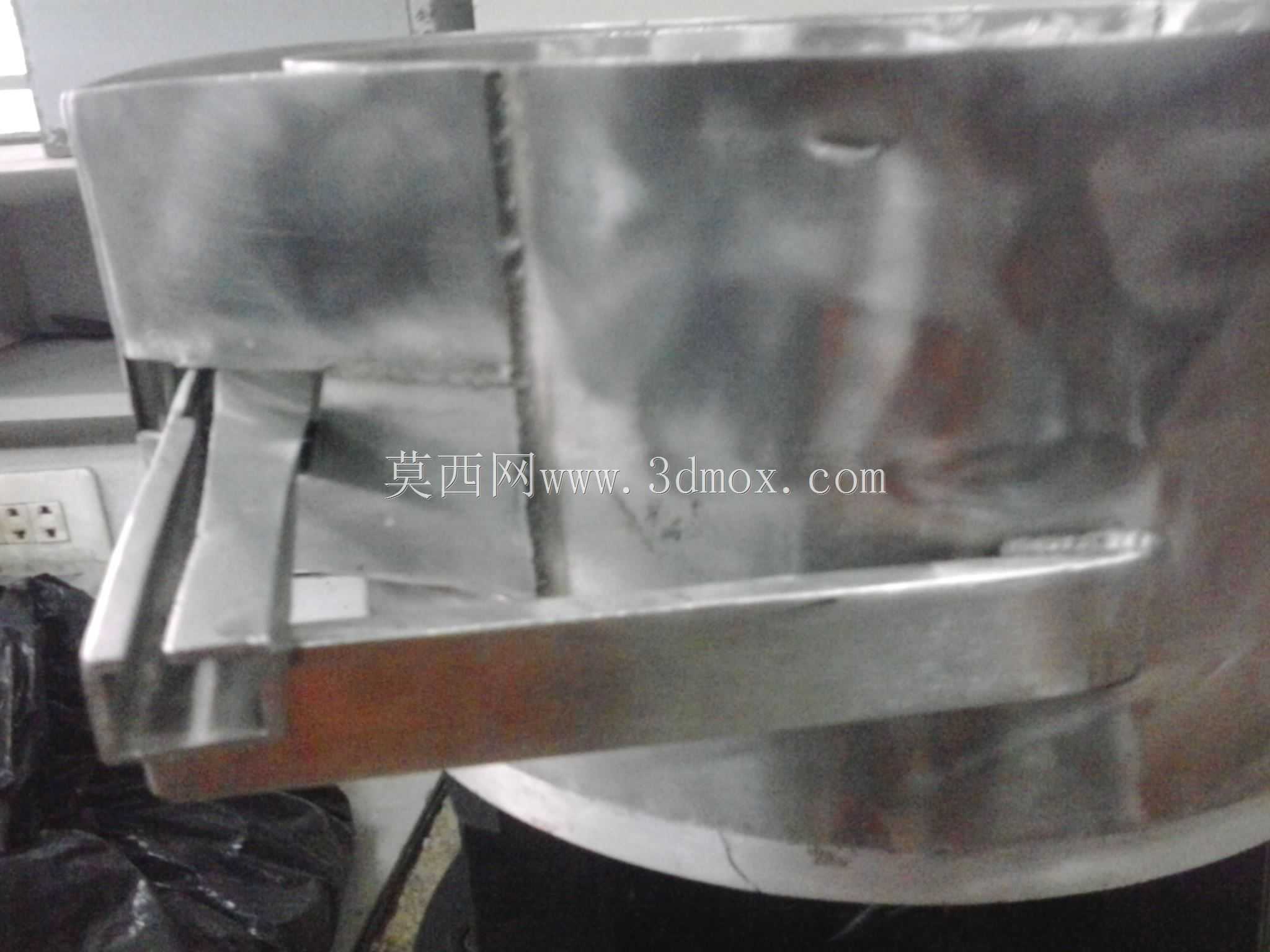

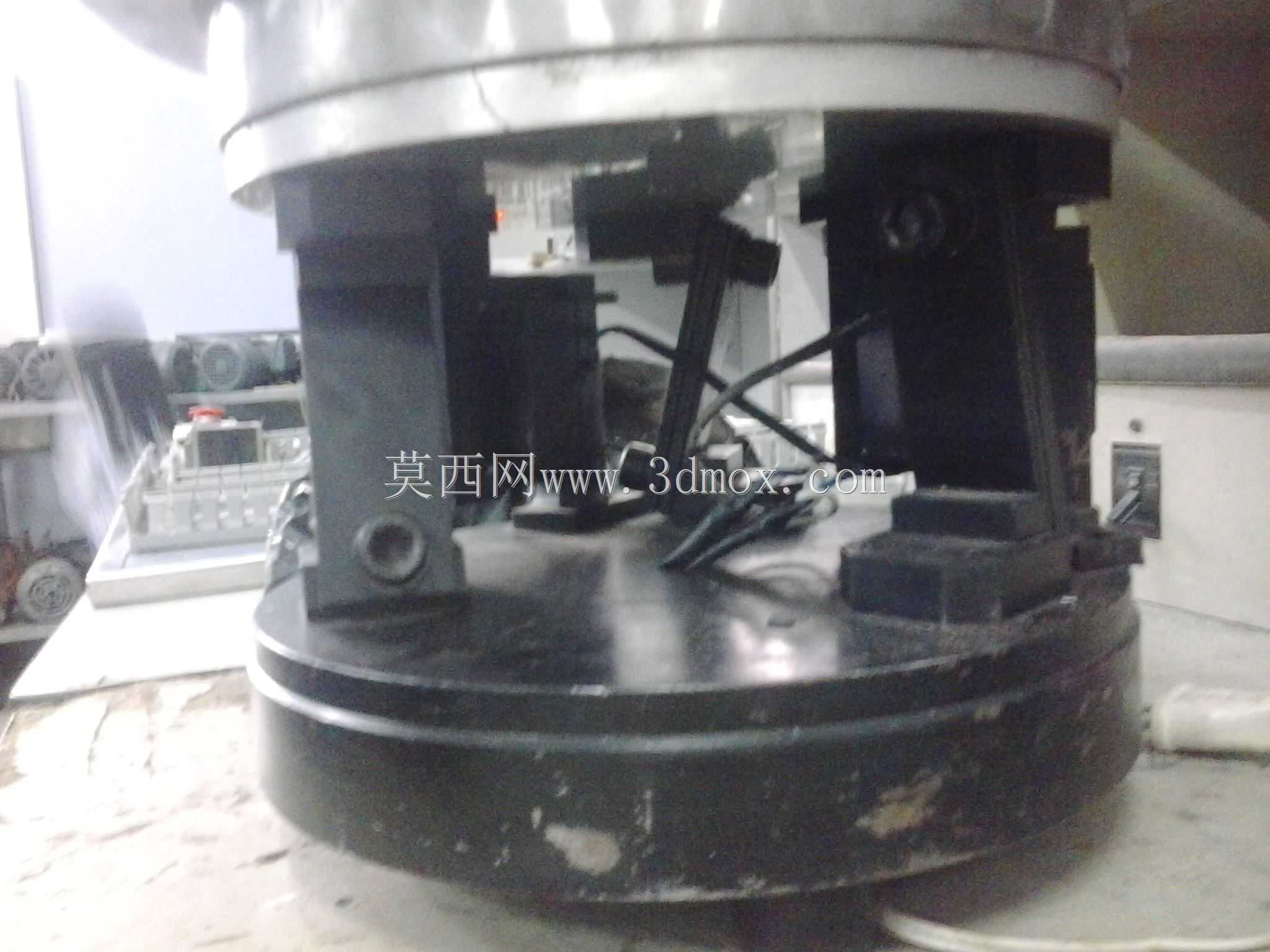

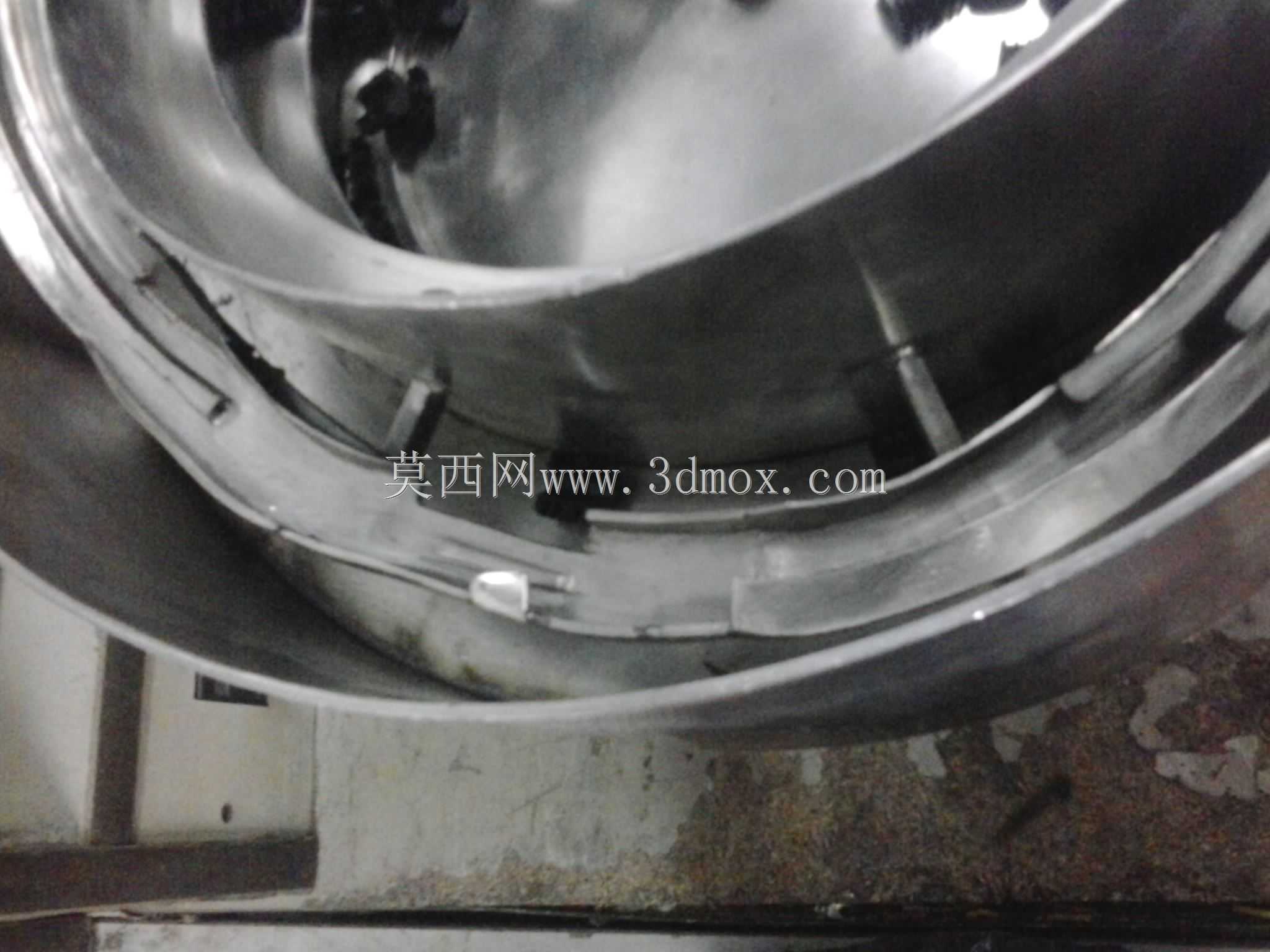

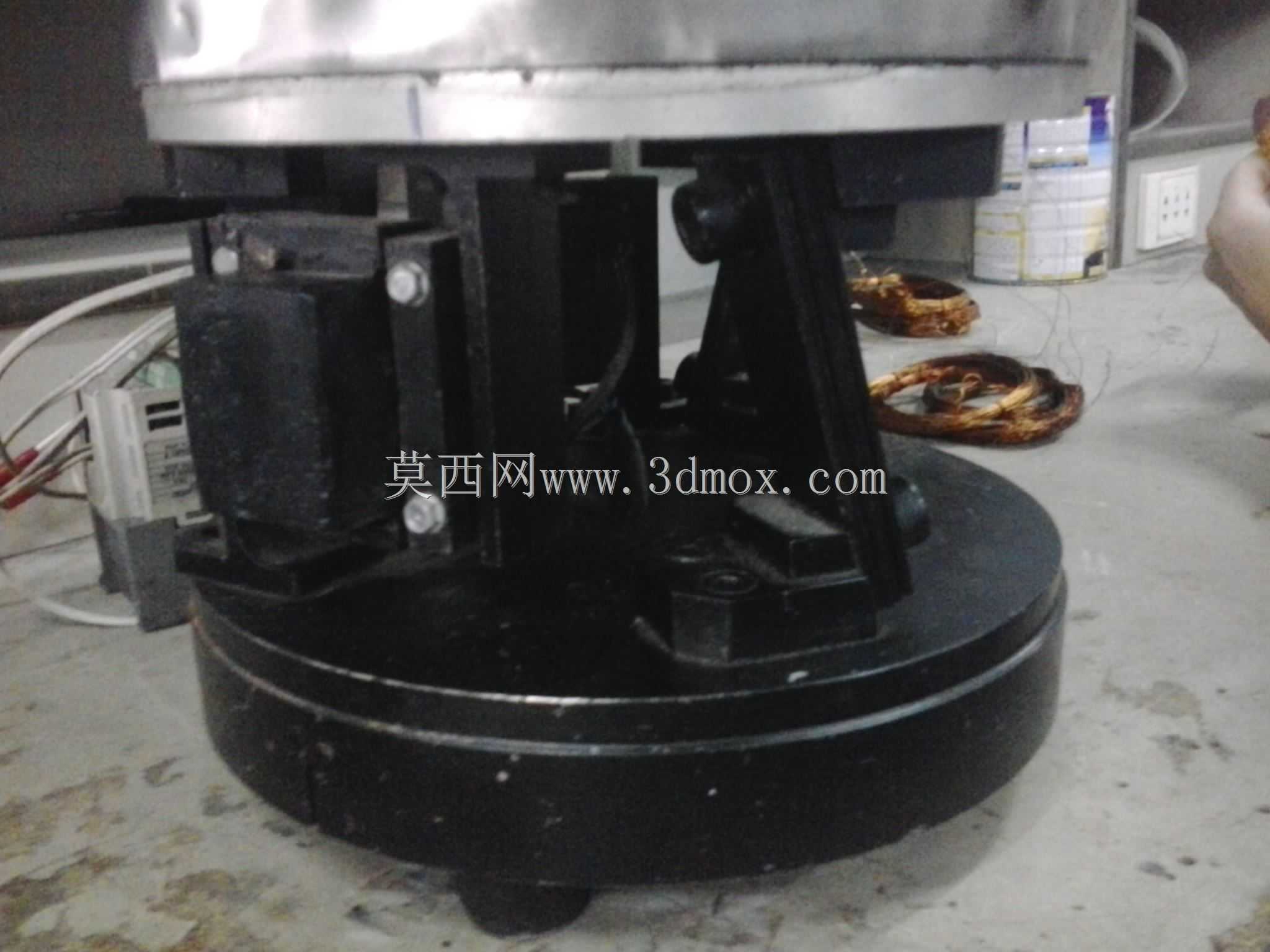

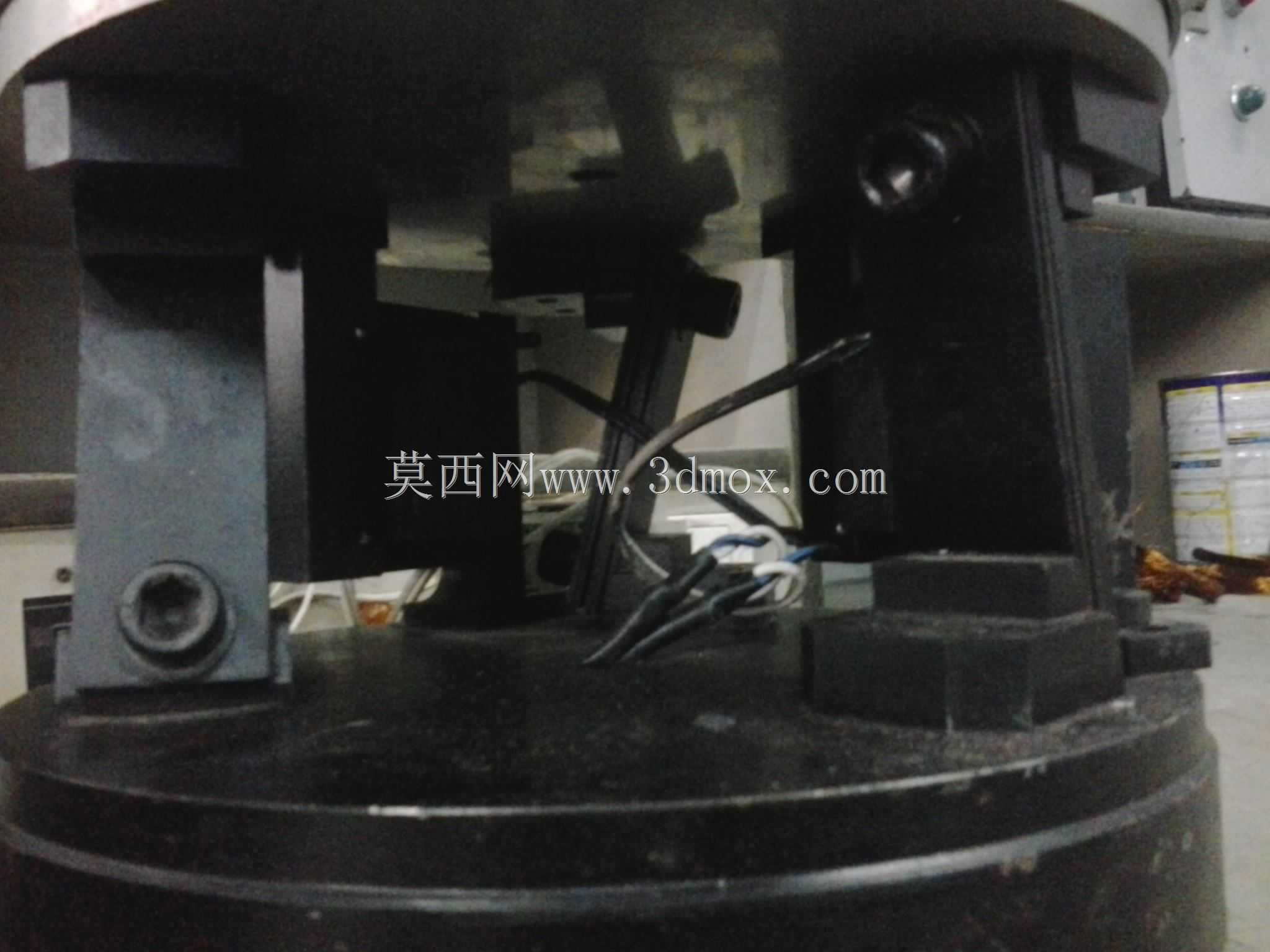

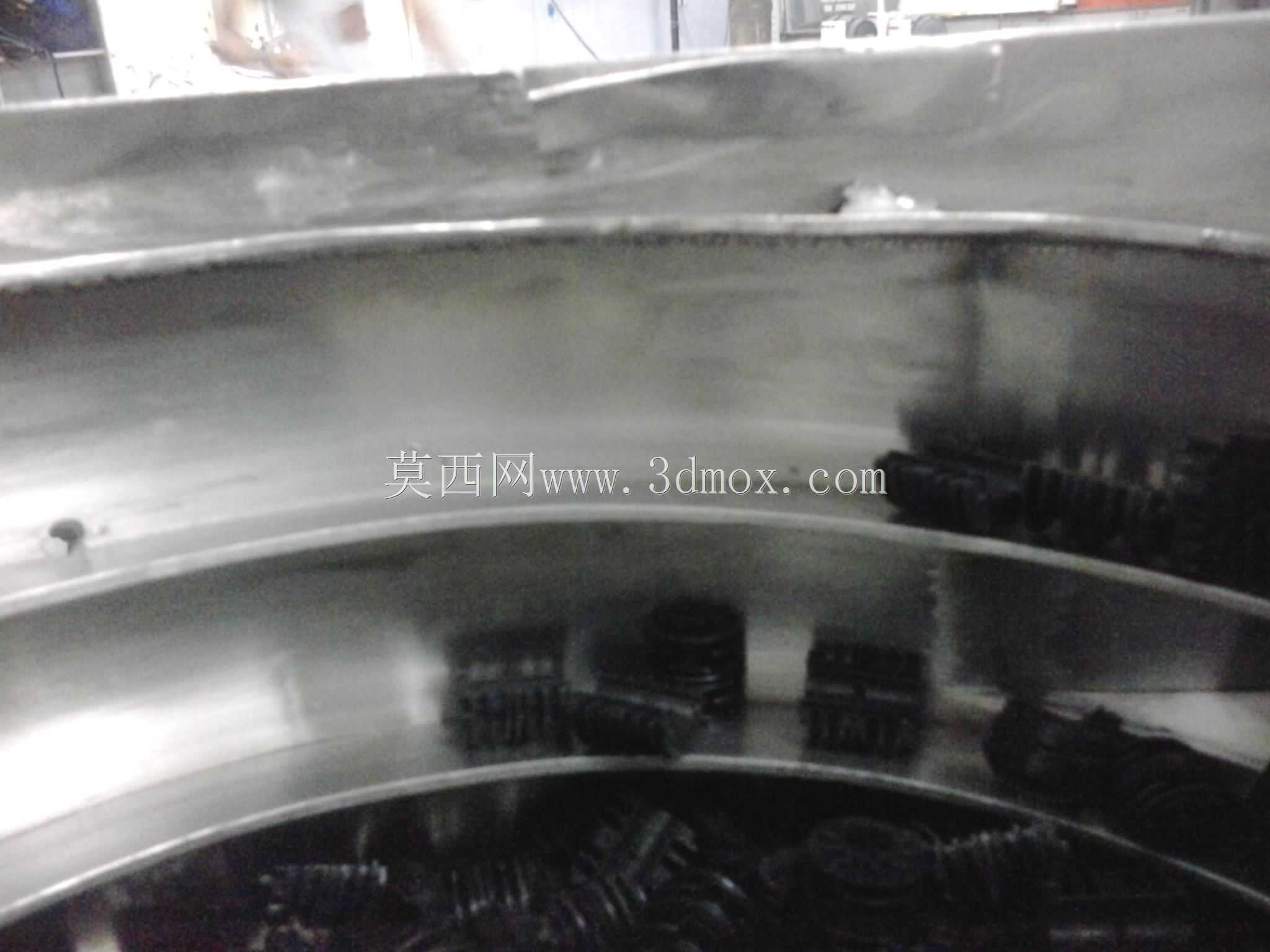

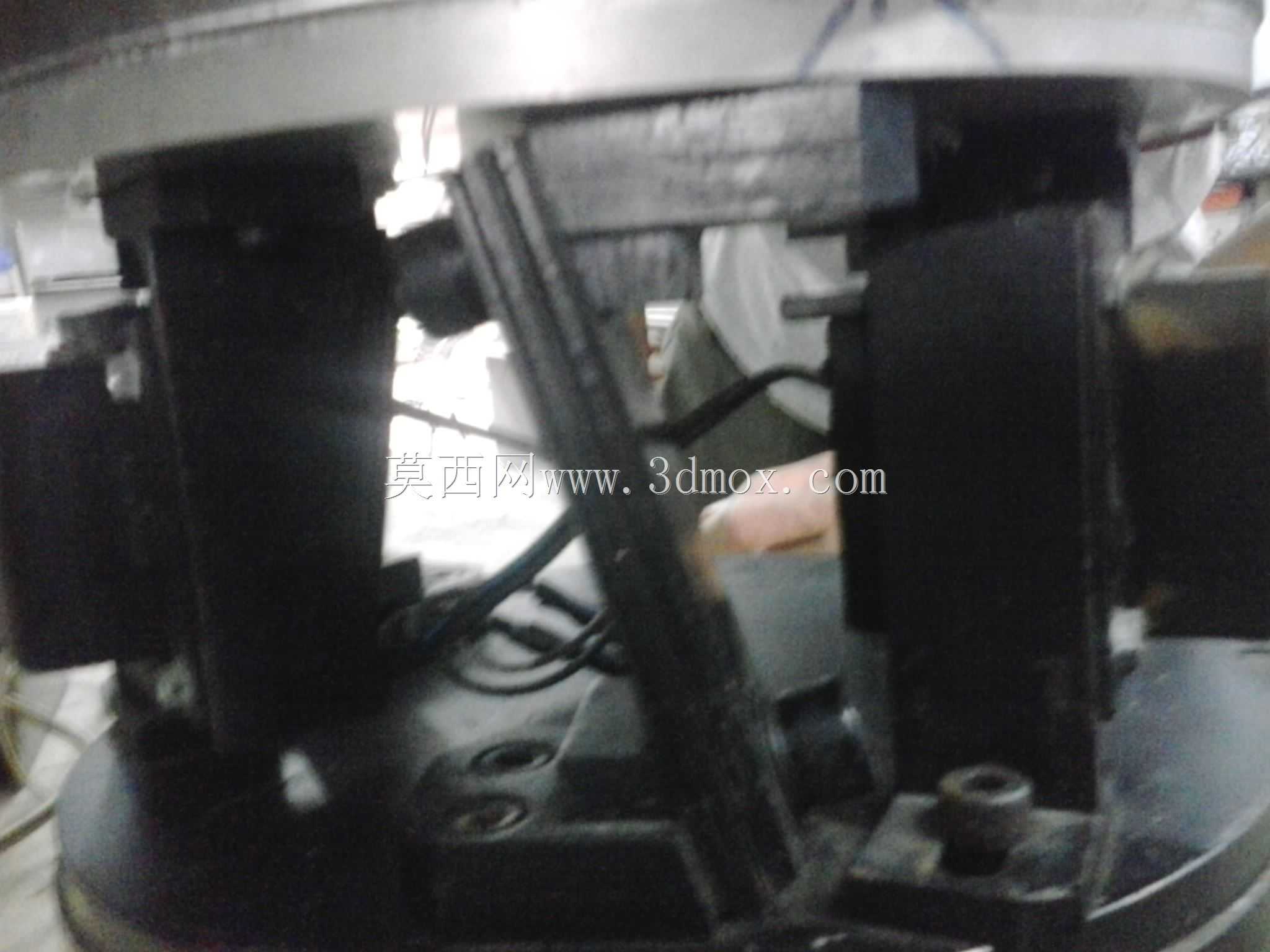

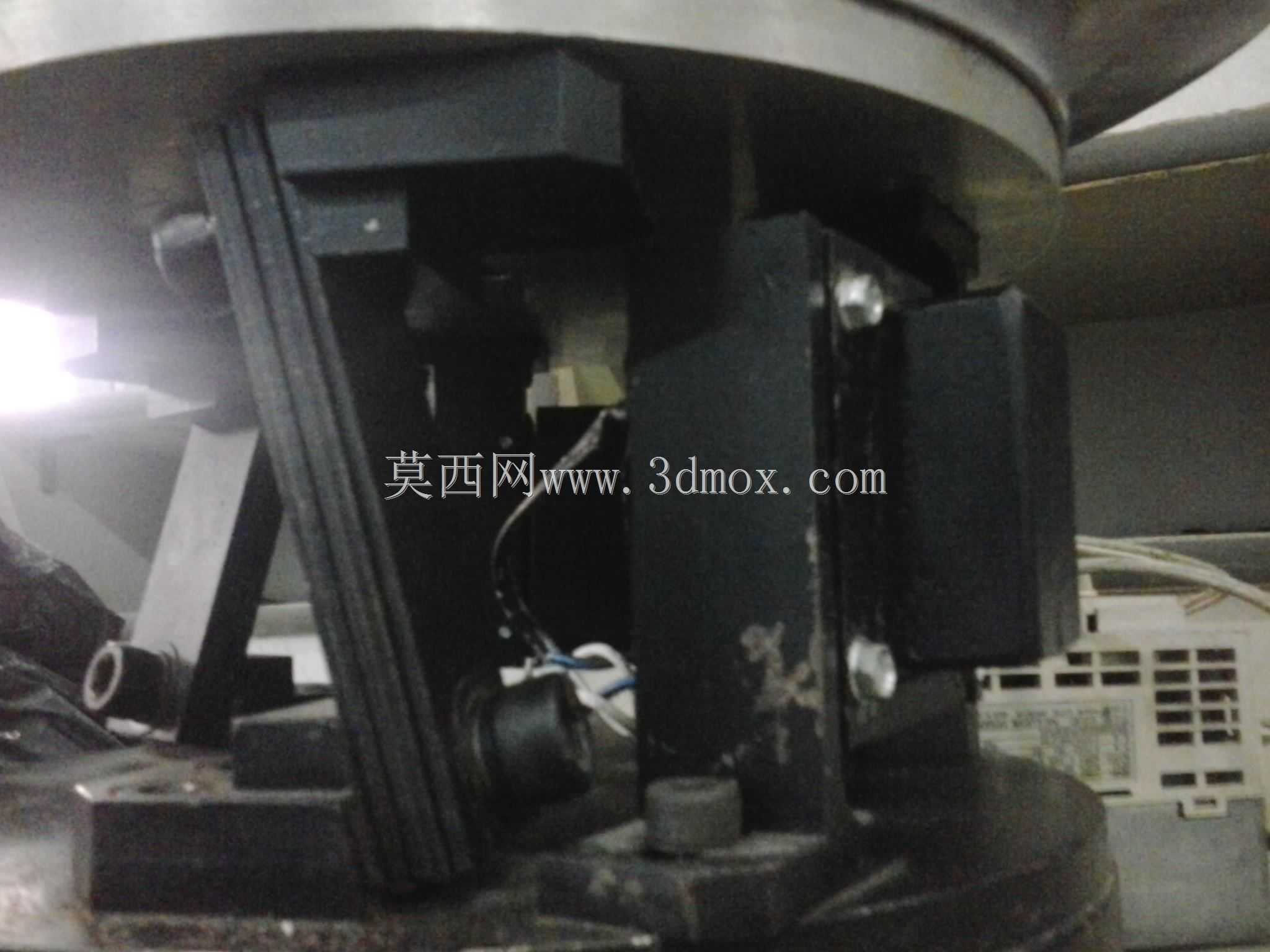

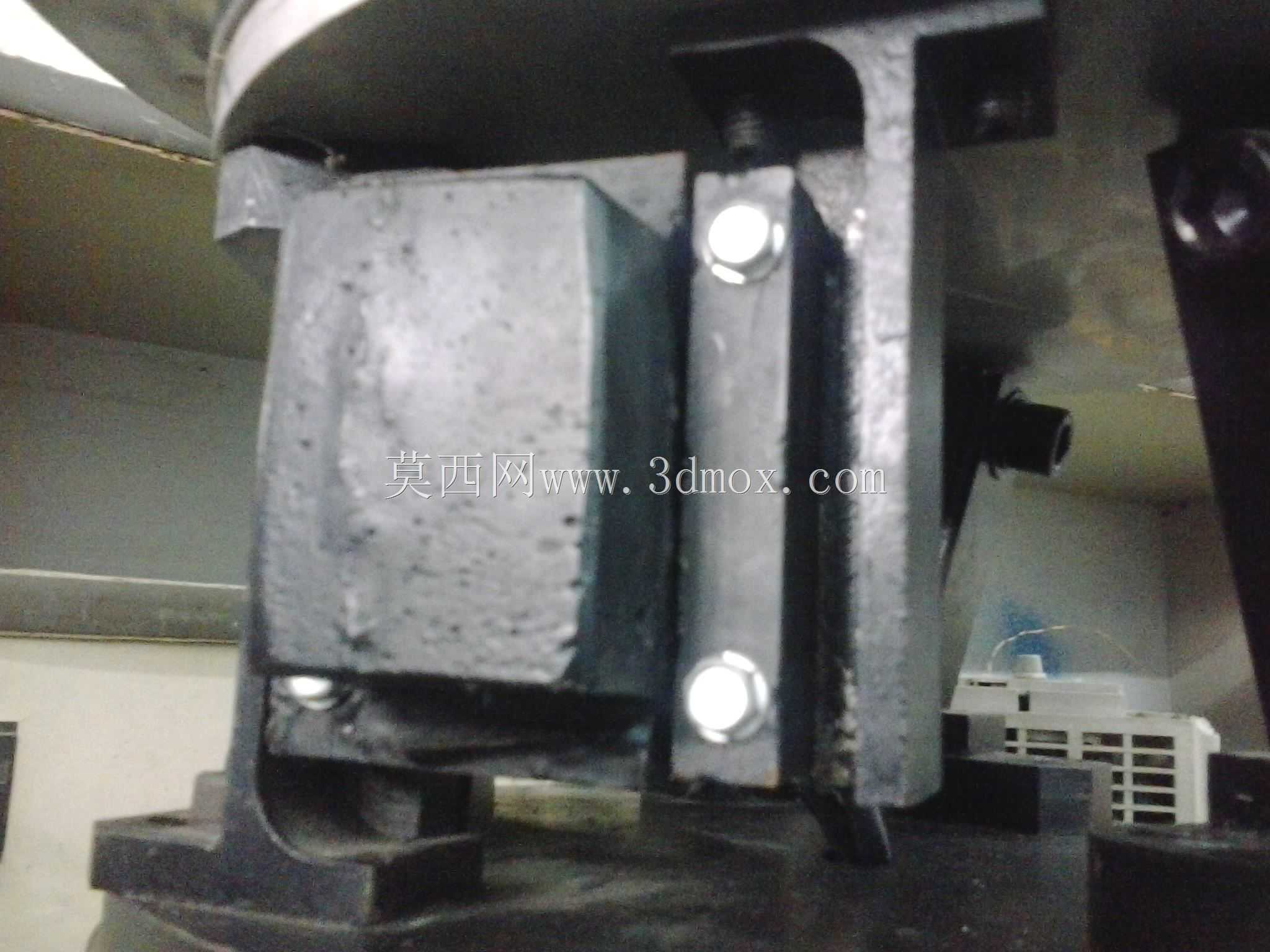

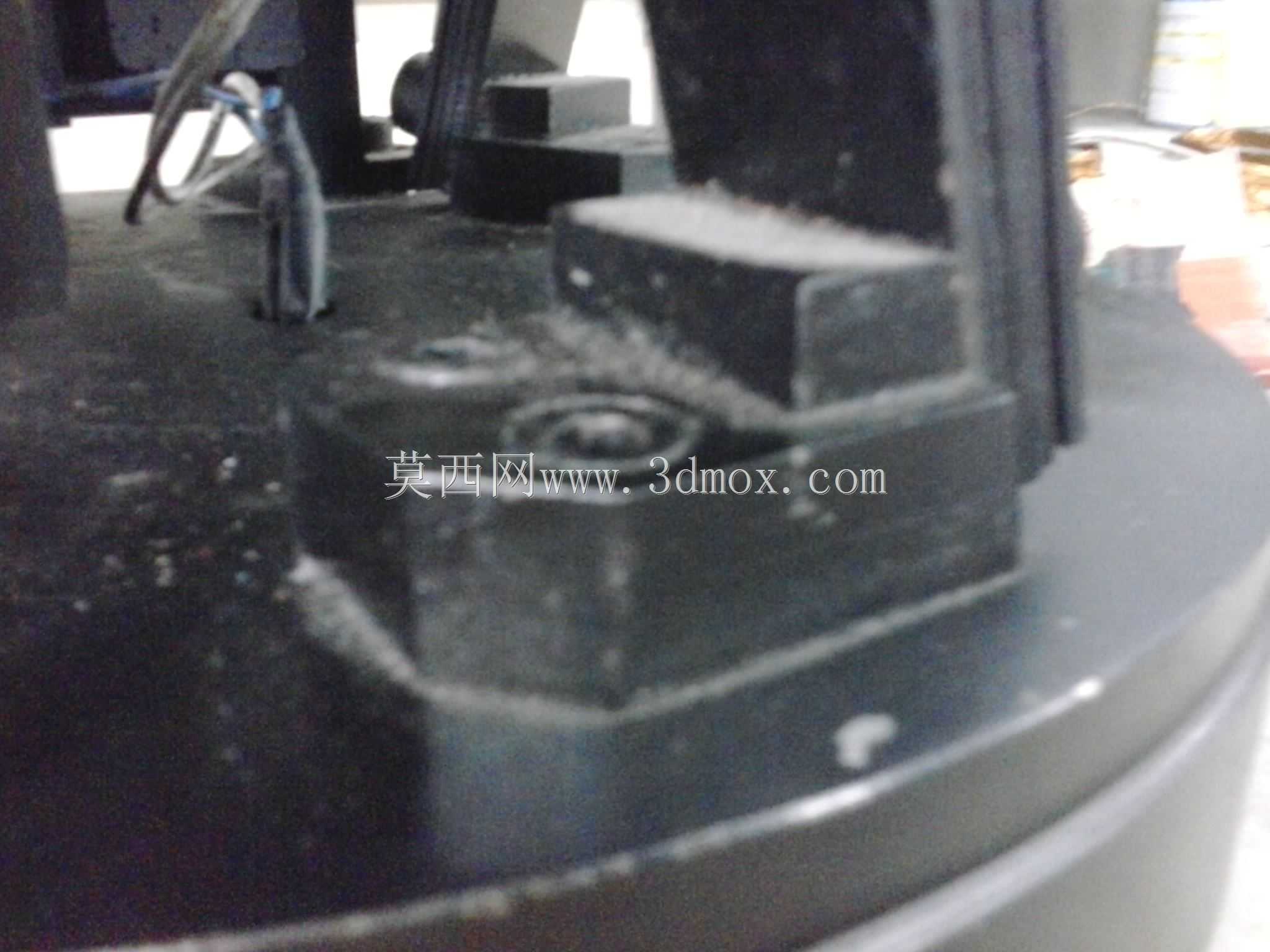

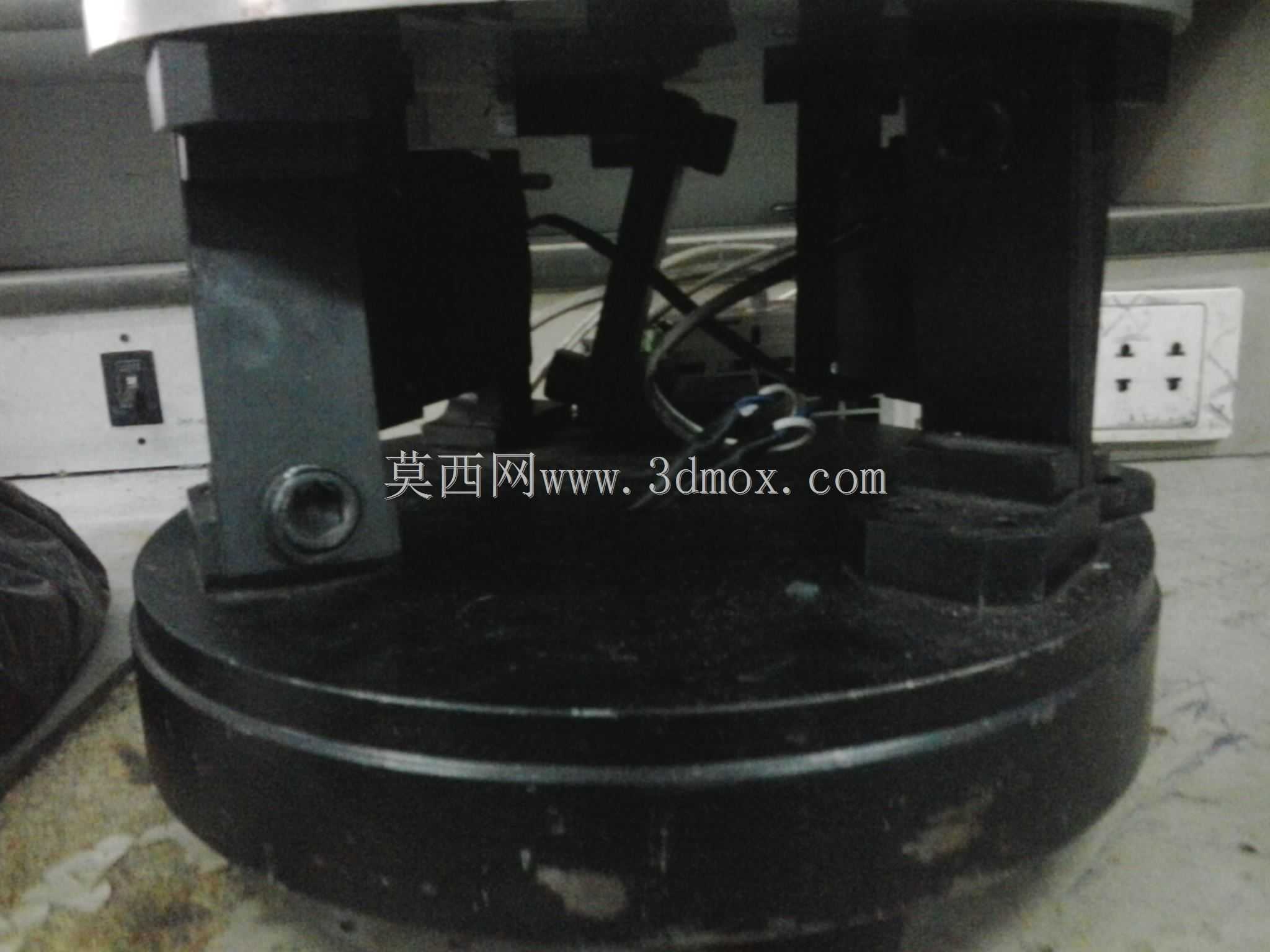

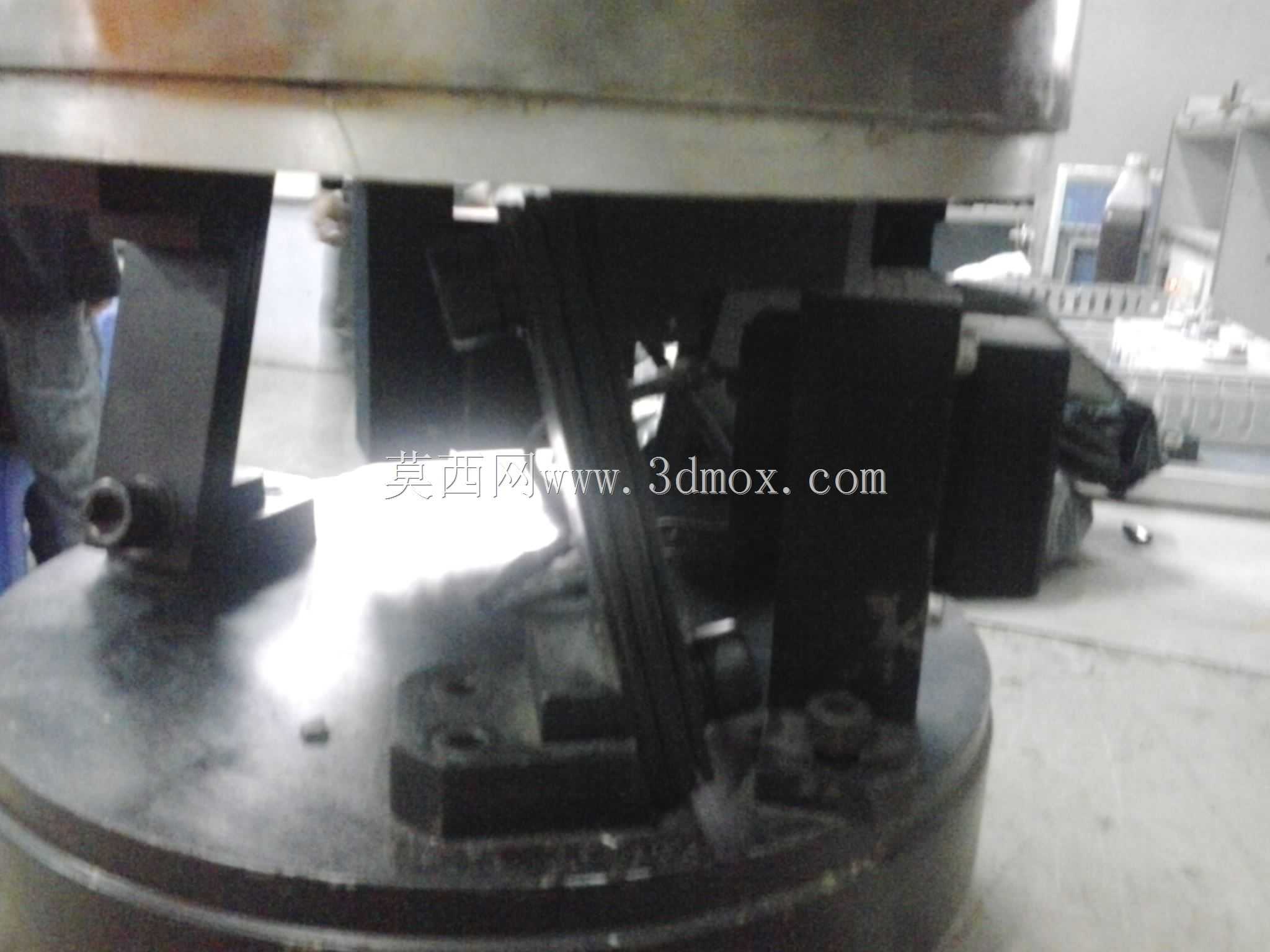

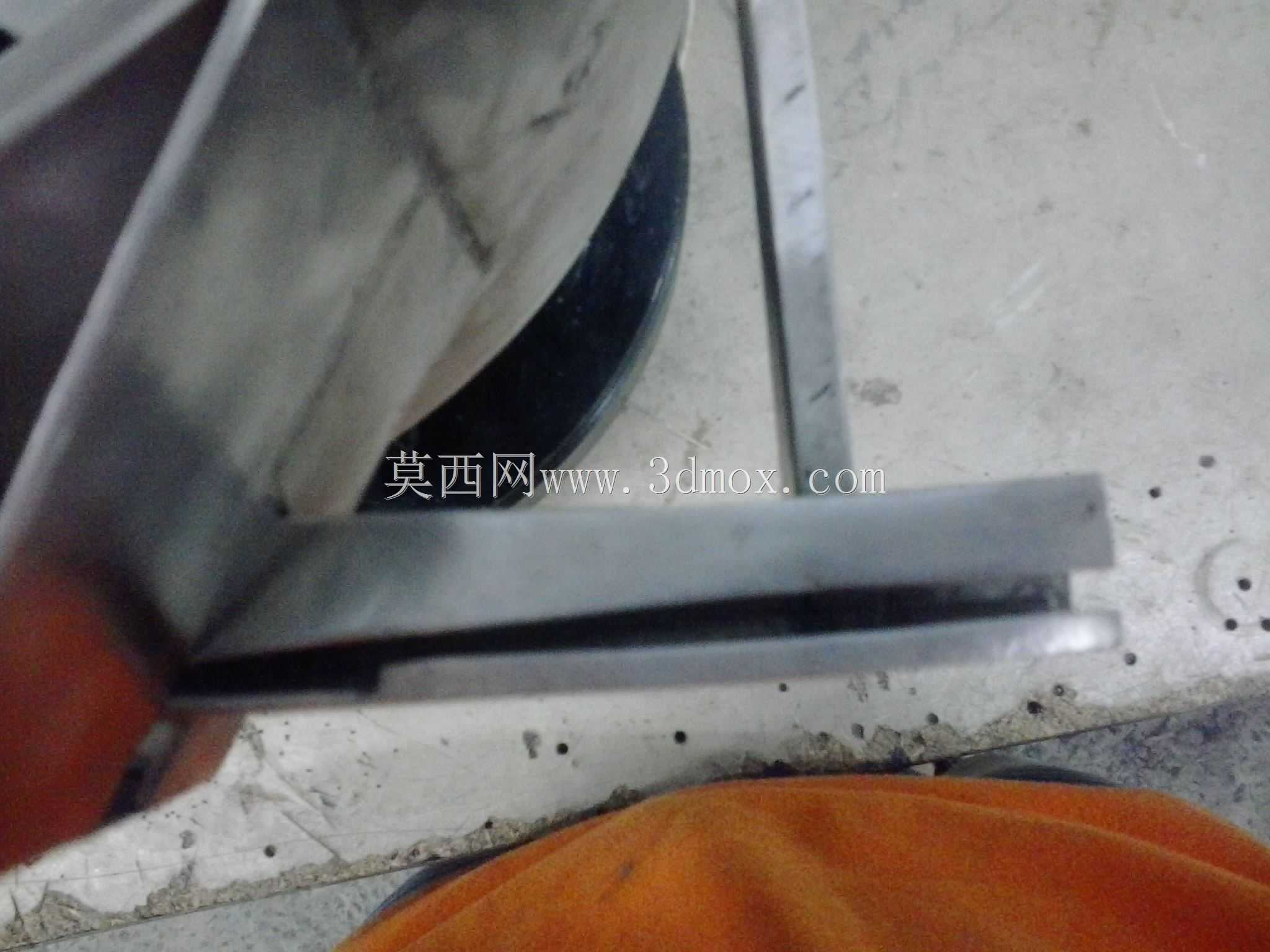

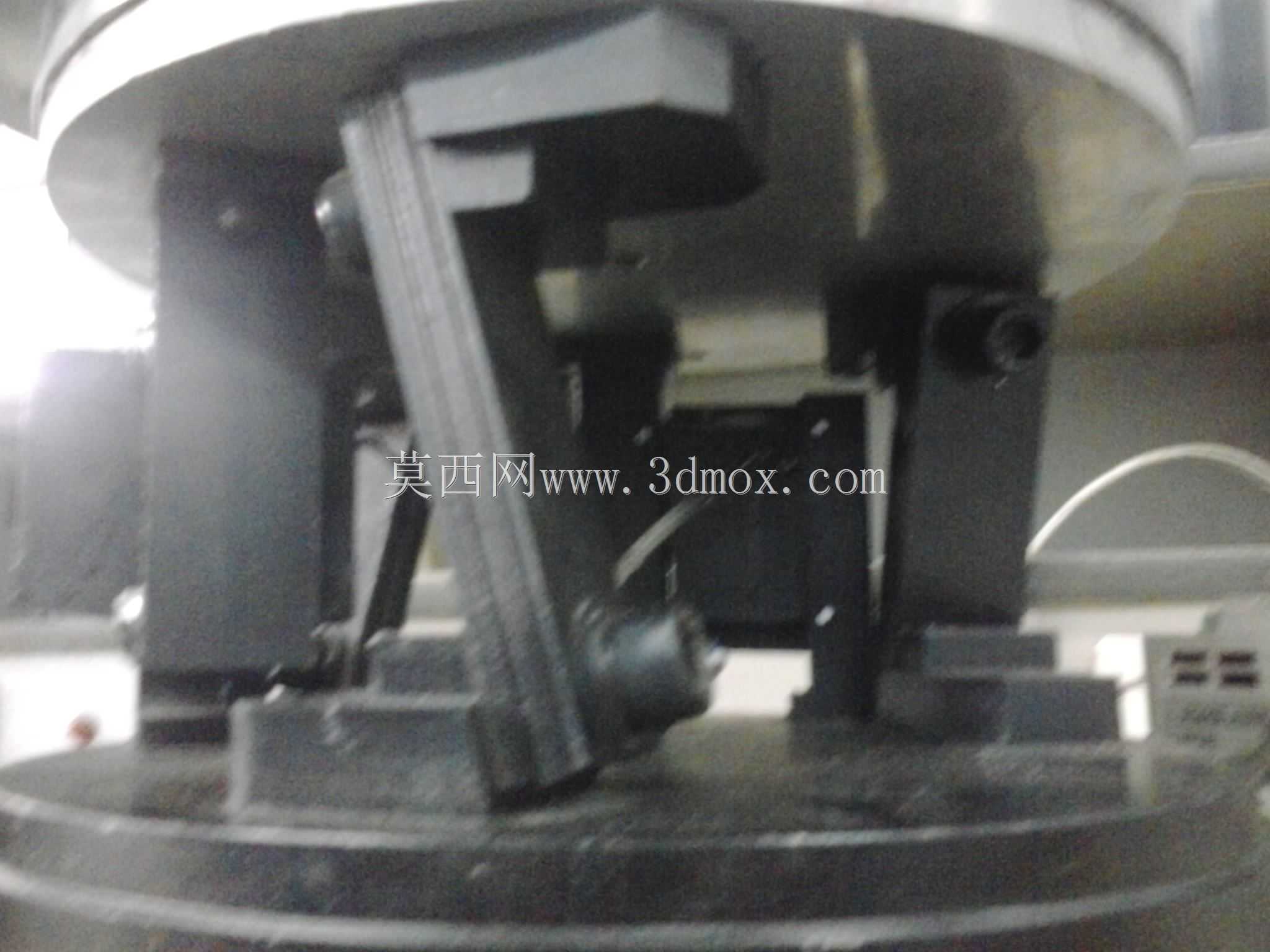

　　可直接固定在标准铝型材工作台架上，整体安装占用的平面尺寸适配多数小型自动化设备的进料工位预留空间，不需要额外改造安装台面即可完成对接。振动驱动部分的安装位做了减震隔离设计，基座与安装台面之间预留了减震垫的安装空间，可避免振动传导至设备其他工位影响装配或检测精度。料斗的出料口做了直轨延伸段设计，可直接对接直线送料轨道，出料高度可通过调整底部支撑脚的高度进行微调，适配不同高度的后续工位进料需求，不需要额外增加转接轨道即可完成送料路径的衔接。在实际工况适配中，料斗盘面的螺旋升角经过反复校核，既保证振动过程中零件可以沿轨道平稳上行，又不会因为升角过大导致零件滑落、堆叠，轨道侧壁的高度做了限位设计，可避免零件在振动过程中从轨道边缘甩出，

　　减少散料掉落造成的物料浪费与工位清理工作量。整体结构没有冗余的复杂部件，日常维护时仅需要定期清理盘面残留的料屑、检查振动基座的紧固件松紧即可，不需要复杂的拆解保养，适配电子制造、小五金装配车间长时间连续开机的作业需求，可匹配不同节拍的产线进料要求，通过调整振动幅值即可灵活改变送料速度，适配不同生产节奏下的上料量需求。
