链失真及张力延长控制单元结构设计

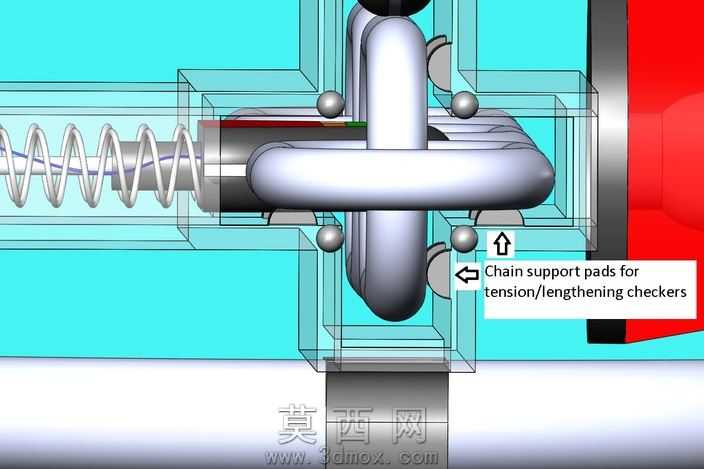

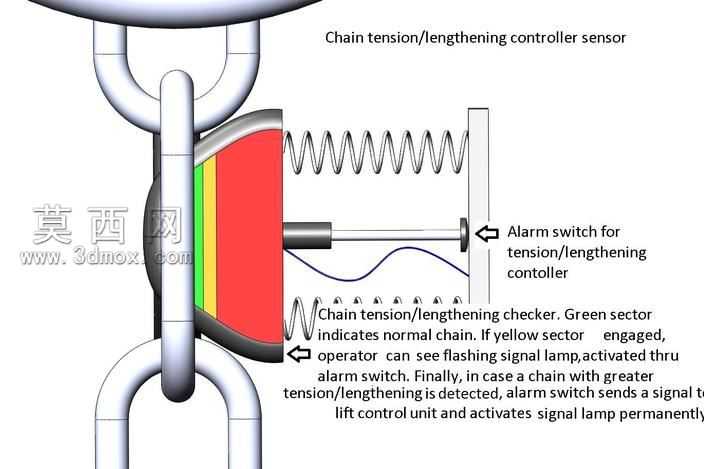

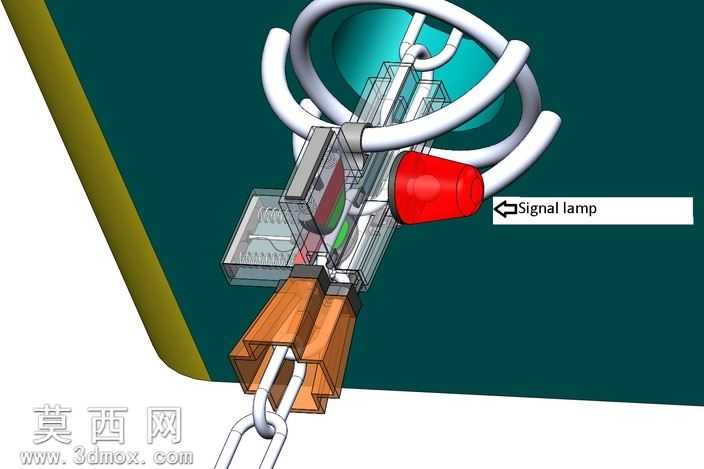

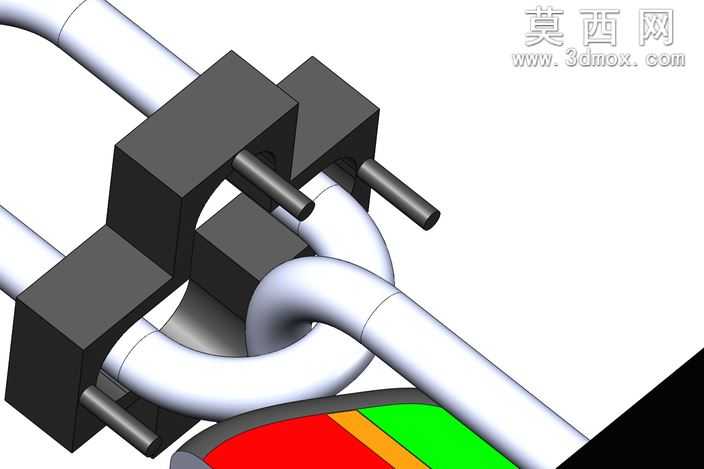

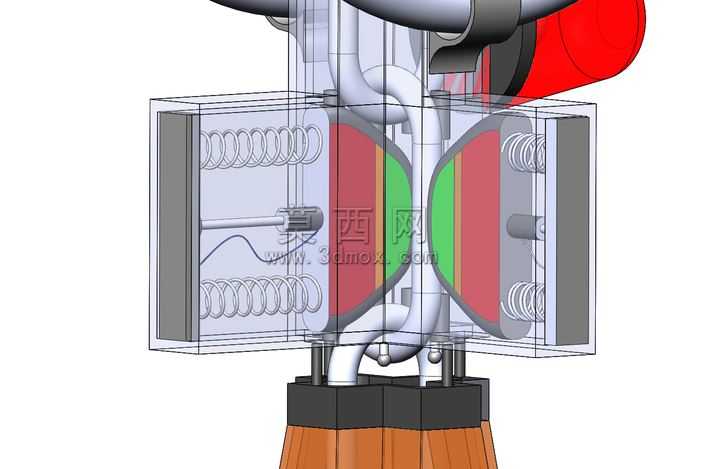

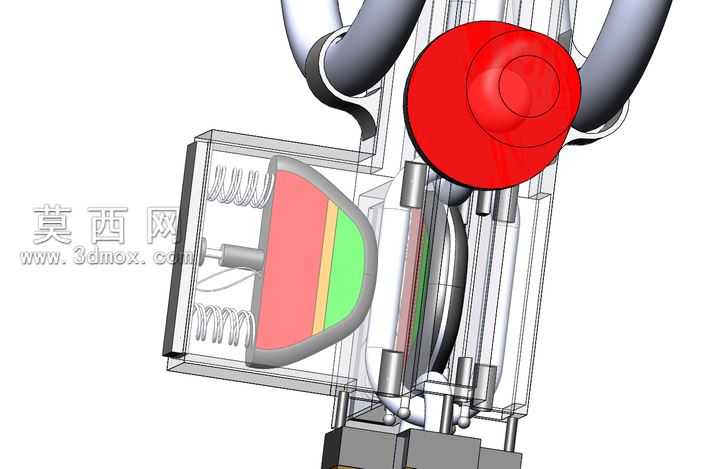

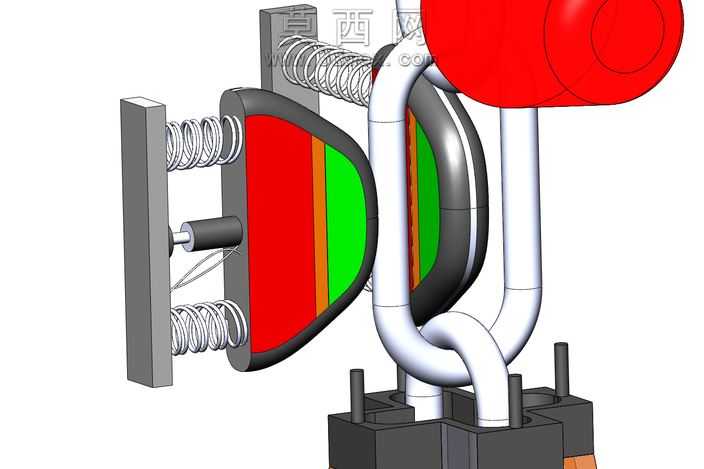

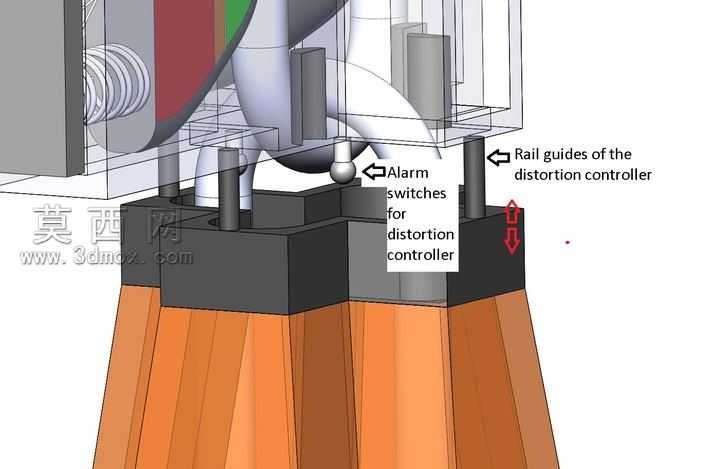

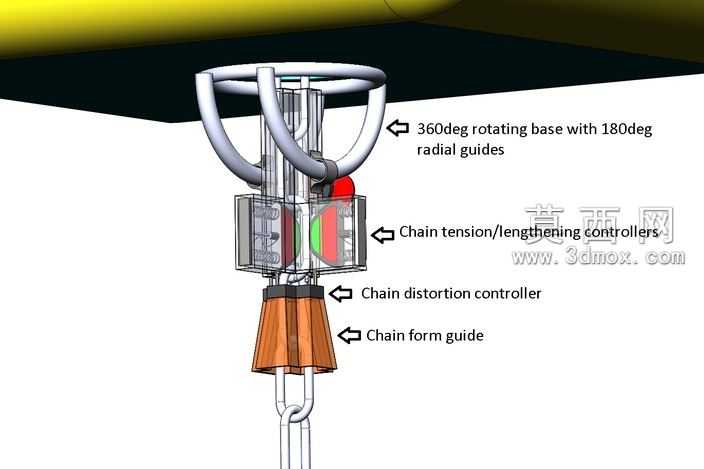

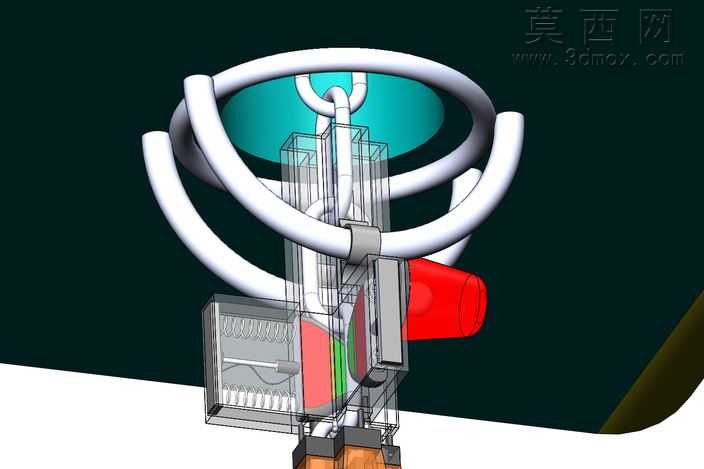

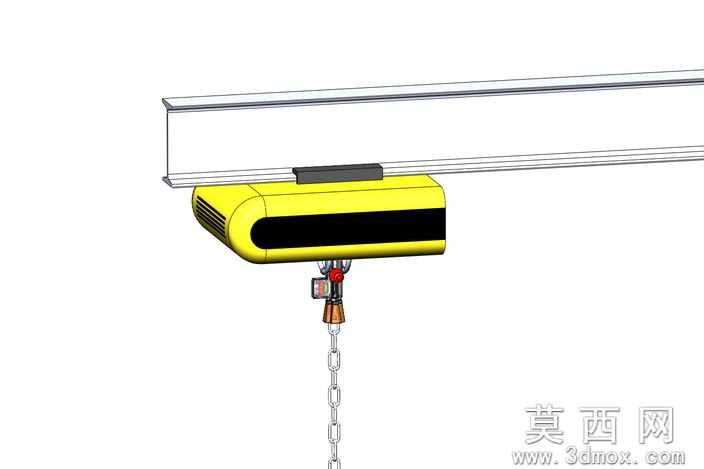

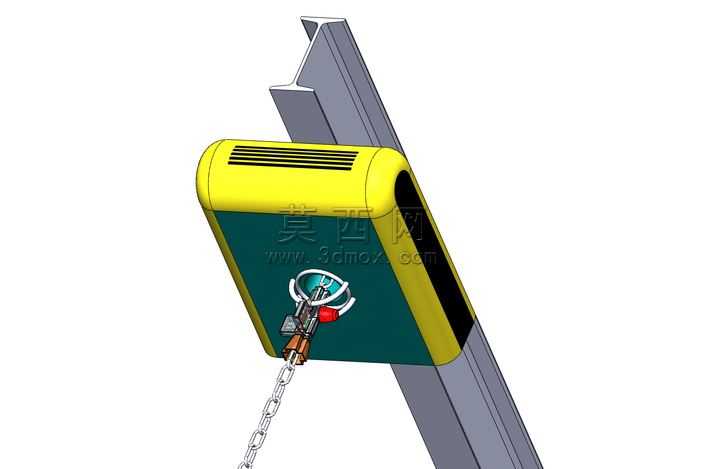

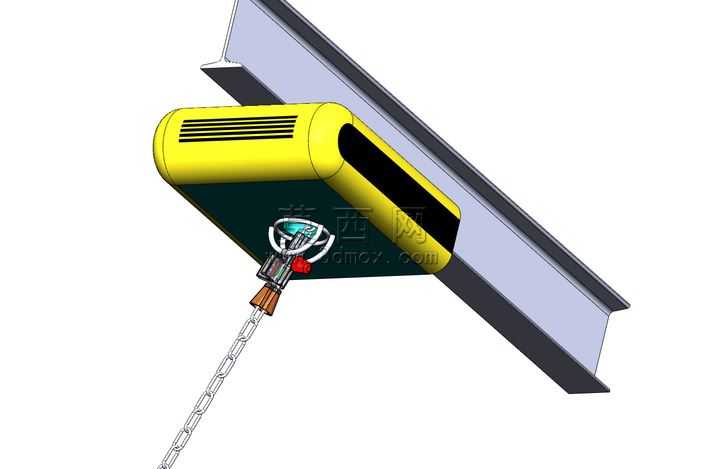

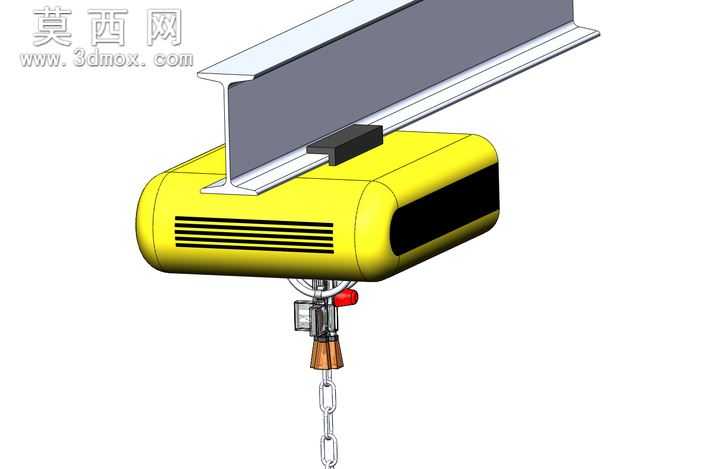

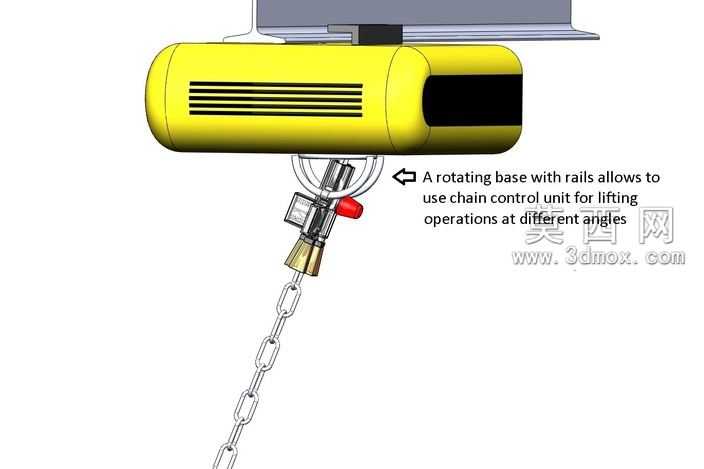

本作品为链传动系统配套的链失真及张力/延长控制单元三维模型，采用三维参数化建模软件完成全结构精细化搭建，通过半透明外壳材质渲染直观呈现内部核心组件布局，清晰展示各功能模块的装配关系与工作原理。模型整体采用对称式结构设计，外部为方形防护壳体，壳体内部左右对称布置带弹簧的配置文件板组件，弹簧采用金属螺旋材质渲染，还原弹性元件的力学支撑特性，配置文件板表面通过红、绿分区色彩标识，直观呈现链节尺寸检测的阈值区间，便于快速识别链节磨损、延长的异常状态。模型中部设置链节通行的导向通道，通道入口衔接链形指销结构，用于精准定位输送进入检测单元的链节位置，保证检测环节的对位精度；通道下方设置与链张紧/延长控制器联动的触发结构，当链节出现内孔磨损延长、尺寸超出预设阈值时，配置文件板会在弹簧推力作用下产生位移，触发内部的行程开关，同步联动顶部的报警灯组件发出警示信号。建模过程中对所有零件的配合公差进行了模拟校验，确保弹簧预紧力、触发行程、链节通行间隙的参数匹配合理，外壳采用半透明工程塑料材质渲染，既保留内部结构的可视性，也还原了实际产品的防护外壳质感，内部金属零件统一采用哑光金属材质，区分不同功能组件的材质属性。设计思路围绕链传动系统的故障预警需求展开，将链失真识别、张力异常检测、链节延长监控、故障报警四大功能集成在同一单元内，无需额外加装多个独立检测元件，可直接串联安装在链传动线路中，实时监测运行过程中链节的磨损、变形、张力异常问题，避免有缺陷的链节传递至后续传动环节引发设备故障，有效提升链传动系统的运行可靠性，降低人工巡检的维护成本，适用于各类采用链传动结构的工业输送、传动设备的状态监测场景。
