方法兰型直线运动轴承结构设计

　　做非标设备设计的工程师，对这类方法兰直线轴承不会陌生，它是直线往复运动机构里最常用的导向支撑件之一，区别于圆法兰、对边法兰的安装形式，方法兰的四个安装孔呈对称矩形分布，在方形安装面的设备上适配性更强，不需要额外做安装位的异形加工，直接贴合基准面锁付螺丝即可完成固定，安装定位的效率比其他法兰形式更高。这类轴承的核心功能是为光轴提供低摩擦的直线运动支撑，内部带保持架的钢珠循环结构，能让轴在做往复直线运动时保持稳定的运动精度，不会出现径向晃动的情况，在3C检测设备的滑台模组、包装设备的料仓推拉机构、小型自动化设备的顶升机构里都有大量应用，尤其是安装空间受限、需要从正面锁付固定的场景，方法兰的结构优势会更明显，

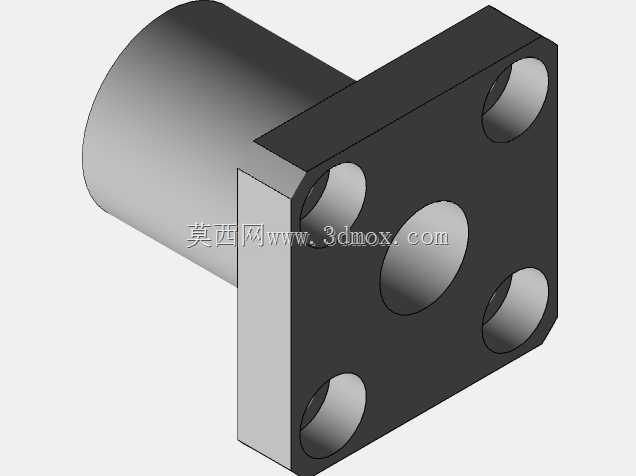

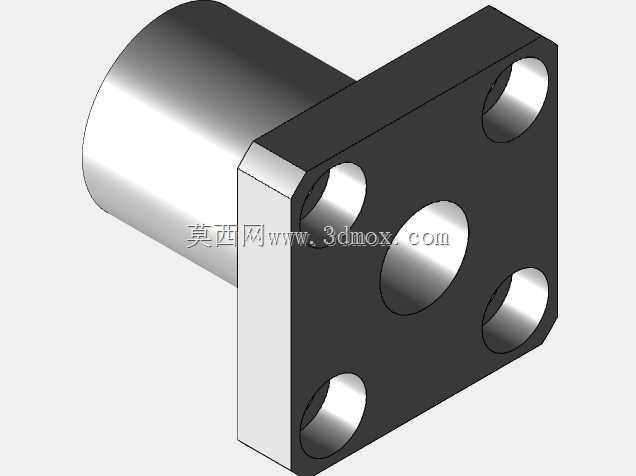

　　不需要在安装板背面预留螺母锁紧的操作空间，从法兰面直接穿螺丝就能完成紧固，对紧凑空间的结构布局非常友好。从设计角度来看，这个模型还原了方法兰直线轴承的核心结构特征：主体套筒部分为轴承的主体承载段，内部是钢珠循环的滚道结构，前端的方形法兰盘做了倒角处理，避免安装时锐边割伤操作人员，法兰上的四个安装孔为通孔设计，适配对应规格的内六角圆柱头螺丝穿装，中心通孔为光轴配合面，和对应公称直径的直线光轴采用间隙配合，既能保证轴的顺畅滑动，又能控制径向的配合间隙在合理范围内，保证运动精度。做三维建模的时候，这类标准件的建模重点要抓准安装边界尺寸：法兰的外形边长、套筒的外径与长度、安装孔的中心距与孔径、中心通孔的公称直径，

　　这些尺寸是选型和装配时的核心匹配参数，一旦尺寸出现偏差，装配时就会出现安装孔错位、轴穿不进去、法兰面和安装板无法贴合的问题。实际选型应用时，还要结合负载情况确认轴承的额定动负载，搭配对应硬度的镀铬直线光轴使用，避免轴面硬度不足导致轴承早期磨损，同时要注意安装面的平面度，若安装面存在翘曲，会导致轴承套筒受力变形，钢珠滚动受阻，大幅缩短使用寿命，还会让运动过程出现卡顿、爬行的问题，影响整套机构的运行稳定性。
