带散热结构的直流电机驱动模块

　　在小型自动化执行机构的电控布局里，电机驱动单元往往是最容易被忽略热边界的部件。这套带散热鳍片的H桥驱动组件，把功率开关、电流通路、输出接线和驱动电机的安装接口整合在同一块基板上，常见于桌面机器人、小型输送工位、实验台运动轴以及教学类运动控制平台。实际装机时，它不需要额外搭建分立功率板，直接将直流有刷电机的两根动力线接到板上的输出端子，主控侧的PWM信号、方向电平与使能信号从排针接入，就能完成正反转、调速与制动逻辑。

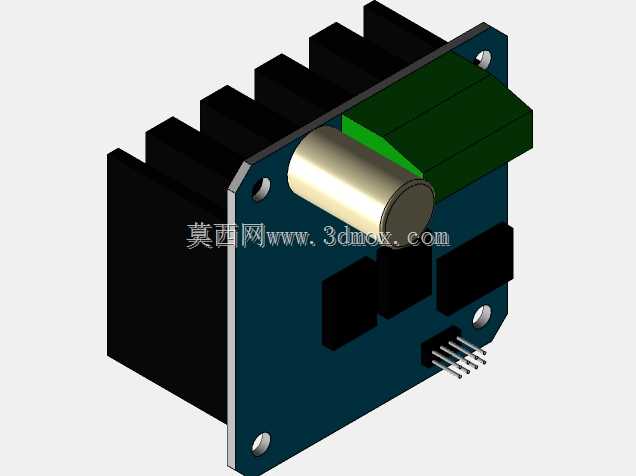

　　结构上最显眼的是后侧竖立的黑色铝制散热鳍片，鳍片沿气流方向留出连续通道，当设备柜内有低速横流风时，热量可以顺着齿槽快速带走；即便在自然对流环境下，加高的齿片也扩大了与空气的接触面积，避免功率MOS在频繁启停、堵转或低速大扭矩工况下进入热保护。基板采用蓝色PCB作为承载，四角预留安装孔，孔位与常用3mm隔离螺柱匹配，安装时板面与安装底板之间留出不小于5mm的间隙，既防止焊点接触金属机架造成短路，也给背面走线留出空间。

　　板上集成的圆柱形电解电容紧贴功率回路布置，作用是在电机换向瞬间提供局部电流储备，抑制电源线上的电压尖峰；绿色端子座用于连接电机与电源，螺丝压线方式比杜邦线更能承受振动；多针排针则统一引出逻辑信号，针距按标准2.54mm设计，可直接插在面包板或通过杜邦线束接入控制器。建模时需要重点核对几个边界：散热鳍片的总高度决定了模块在电控箱内的竖向占用，电容顶端与端子座的突出量要计入前方插拔维护空间，排针侧建议预留不少于15mm的线束弯曲半径，避免线材被侧板压死。

　　从选型角度看，这类驱动模块适合持续电流在数安培级别的低压直流电机，应用中要把电机额定电流、峰值堵转电流与散热条件一起校核。若整机长期满占空比运行，可在鳍片旁增加风扇，或在模块与安装板之间垫导热垫，把热量传导到金属机架上；若安装在封闭盒体内，则要在盒体对应位置开通风孔，保证热空气能够上升排出。三维结构设计时，除了单板本体，还应把电机接线插头、信号线束弯弧、螺丝装配工具的操作空间一并建模校验，防止出现板能装进去、端子却无法压线的尴尬情况。对于多轴并列布置的设备，模块之间建议保持鳍片厚度以上的间距，避免相邻模块互相烘烤，让每一路驱动都工作在稳定的热区间内。
