长槽式阳极氧化表面处理生产线结构

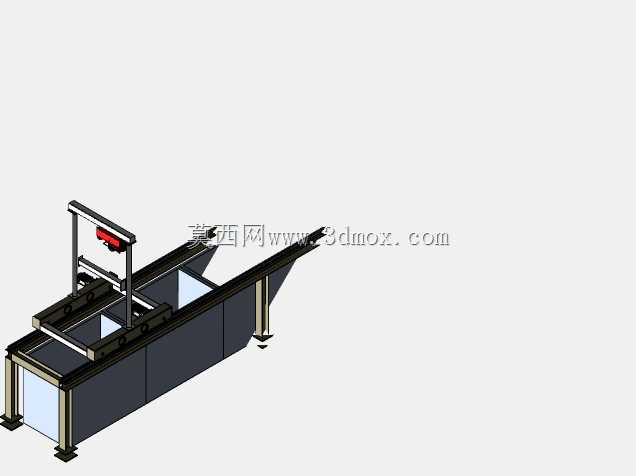

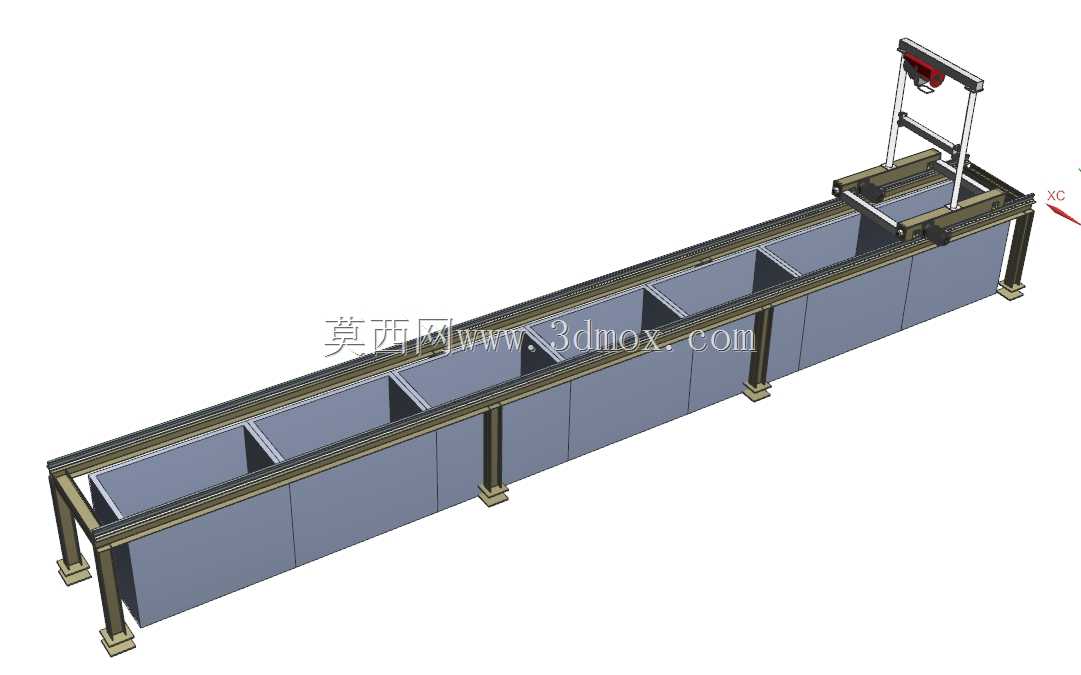

　　这套长槽排布的表面处理产线结构，主要面向中小型金属零部件的阳极氧化工序场景，常见于消费电子金属外壳、小型五金结构件的表面处理车间，用来完成工件从除油、水洗、氧化、封孔等多道连续槽位的工序流转作业。从结构布局来看，整体采用长条形直线排布的多槽体设计，槽体沿长度方向依次分隔为多个独立工艺槽，每个槽体可对应不同的工艺药液存储需求，槽体外侧采用型钢焊接框架做支撑，底部设置可调脚杯结构，可在安装时调整整体水平度，适配车间地面不平整的安装工况，单条产线的长度方向预留了足够的操作维护空间，宽度方向控制在操作人员可触及槽体内部的合理范围，避免槽体过宽导致的工件取放不便。产线上方配置的龙门式行走提升机构，是整套设备的核心流转部件，

　　采用铝型材搭建的龙门框架搭配直线导轨传动，可带动挂具沿槽体长度方向精准移动，同时具备垂直升降功能，能够将挂载在挂具上的工件完全浸入对应槽体的药液中，完成设定时长的工艺处理后，再提升转移至下一个槽位，整套行走机构的行程覆盖全部工艺槽位，横向移动的定位精度可满足各槽位的对位需求，避免工件升降过程中与槽壁发生剐蹭。在设计思路上，这套结构优先考虑了工艺排布的灵活性，槽体的分隔间距可根据实际工艺时长需求调整，若某道工序需要更长的处理时间，可对应增加该工序的槽体数量，实现多工件并行处理，提升产线整体的处理效率；槽体上方的龙门机构采用模块化设计，驱动组件、传动部件均采用外置安装方式，避免长期接触槽体挥发的腐蚀性药液，降低设备的腐蚀损耗，

　　日常维护时可直接在设备外侧完成部件更换，无需拆解槽体结构。安装边界方面，整套设备需要在车间地面预留对应长度的安装区域，地面需做防腐处理，避免药液渗漏腐蚀地面基础，设备两端预留不小于一米的上下料操作空间，方便操作人员完成工件的挂载与拆卸，设备顶部的走线采用沿龙门框架侧边排布的拖链结构，避免线缆在机构往复移动过程中出现拉扯磨损，同时线缆外层选用耐腐蚀材质，适配表面处理车间的腐蚀性空气环境。槽体的深度设计匹配常规小型工件的挂具长度，保证工件完全浸入药液时挂具顶部不会接触药液，减少挂具的腐蚀损耗，槽体底部设置倾斜的排污接口，方便定期更换药液时排空槽内残留液体，降低槽内清理的作业难度。
