桁架式自动上下料输送移栽设备结构

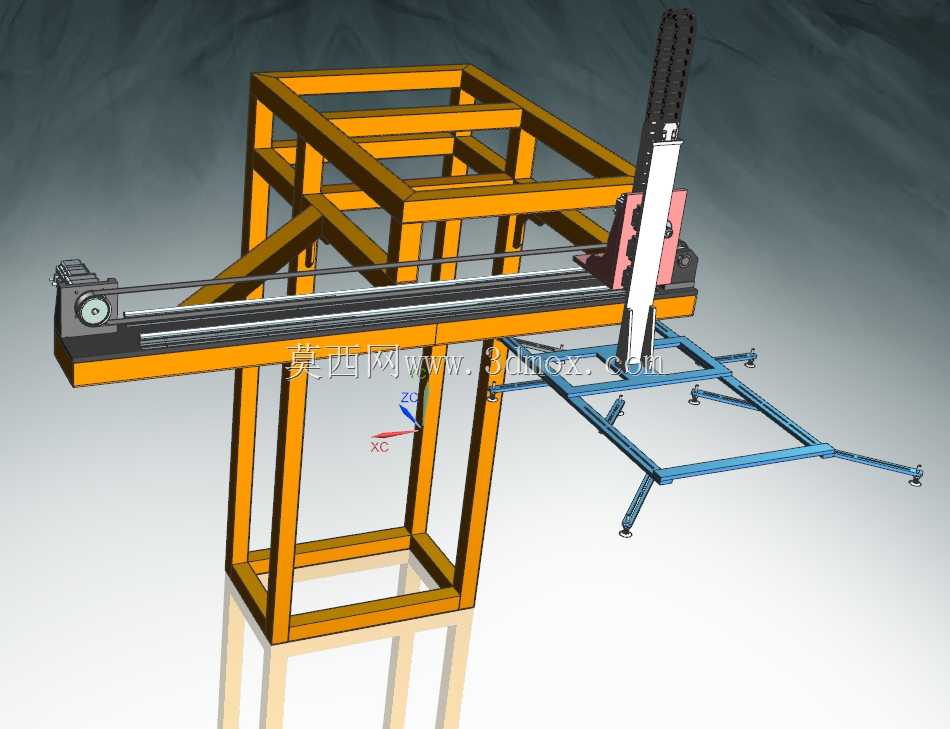

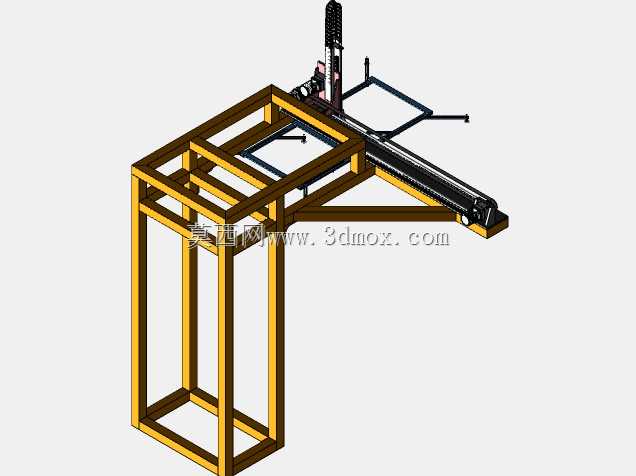

　　该设备为桁架式自动输送移栽结构，主要应用于3C电子零部件加工、小型五金件工序流转、轻载物料工位间转运场景，可完成水平方向长距离物料移送、垂直方向取放料动作，适配多台加工设备组成的产线连线需求，替代人工完成重复性上下料与转序作业，降低人工操作的劳动强度，减少工序间物料等待时间，提升产线连续作业的稳定性。设备主体采用方管焊接成型的框架结构，主支撑立柱为立式方管组焊结构，底部设置可调脚杯支撑，可在安装时调整整体水平度，抵消地面不平整带来的安装误差，立柱与顶部横梁采用螺栓加焊接的复合连接形式，兼顾安装便捷性与结构刚性，避免横移机构高速运行时出现框架晃动。水平横移模组采用线性导轨搭配同步带传动的结构，导轨安装面经过铣削加工保证平行度与平面度，

　　同步带传动可满足中低速轻载工况下的定位需求，传动噪音低、维护成本低，横移滑台搭载垂直升降模组，升降部分采用铝型材立柱搭配齿轮齿条传动结构，可实现不同高度工位的取放料需求，滑台侧部设置拖链安装位，用于布设动力线缆与气路管线，避免管线随滑台移动时出现拉扯、缠绕问题。底部设置扩展式支撑底架，可根据现场工位布局调整安装位置，适配不同间距的加工设备对接需求，设备整体安装边界可根据产线长度调整水平横梁跨度，垂直升降行程可根据工位高度差做参数适配，结构设计上预留了末端执行器的安装接口，可根据物料类型加装气动夹爪、真空吸盘等取料组件，无需对主体框架做大幅改动即可适配不同物料的输送需求。结构设计阶段重点考量了框架的受力变形量，对主横梁做了加强筋布置，

　　避免横移滑台运行至横梁中部时出现下挠问题，所有运动副位置均预留了润滑加注点，方便日常维护保养，传动部分设置防护罩壳，避免车间粉尘、切屑落入传动部件造成磨损，设备整体采用模块化设计，各组件可拆分运输，现场组装时仅需按定位标识拼接即可完成主体安装，降低现场安装的调试难度。
