轧辊磨削加工核心辊轴工装结构

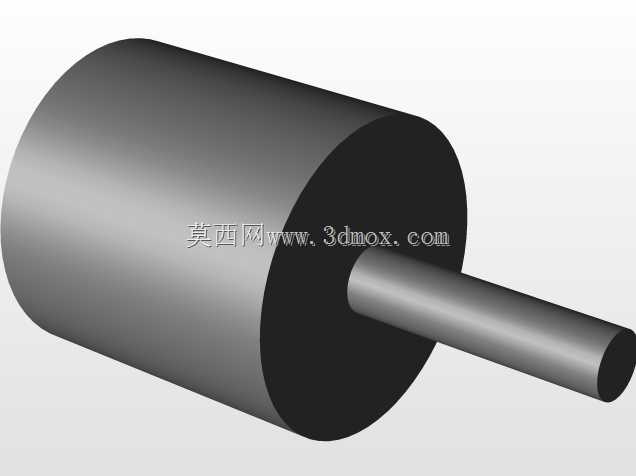

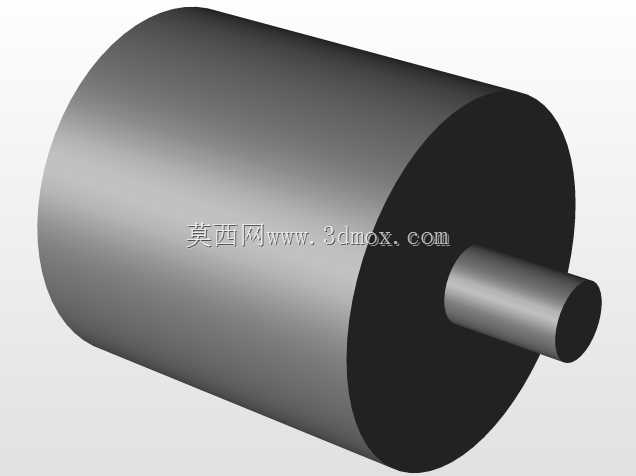

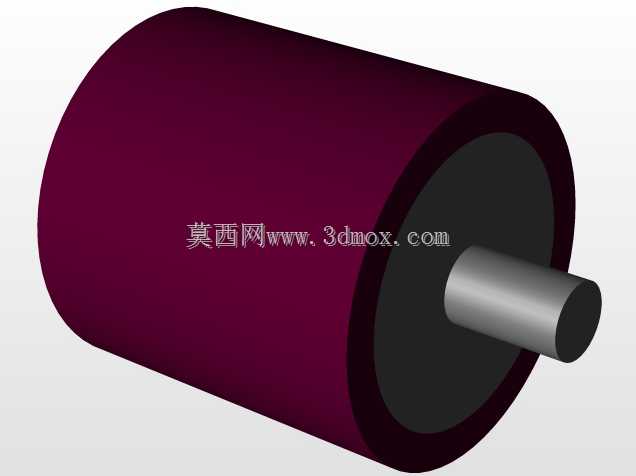

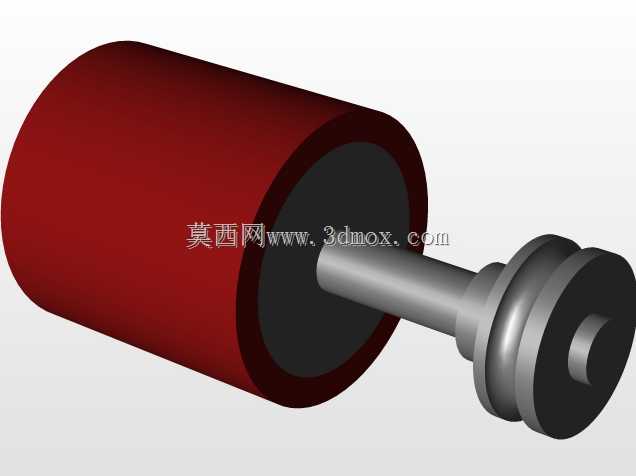

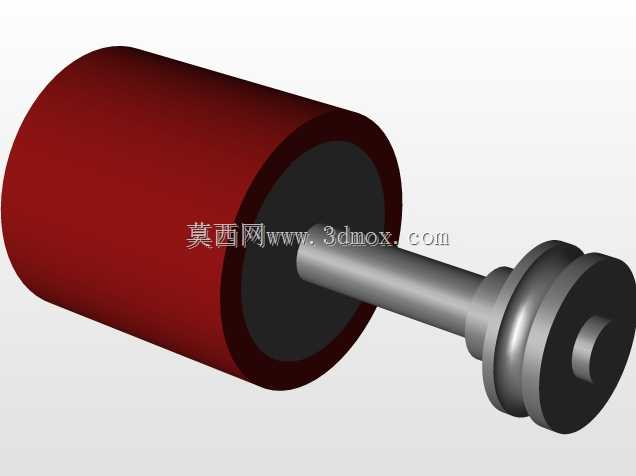

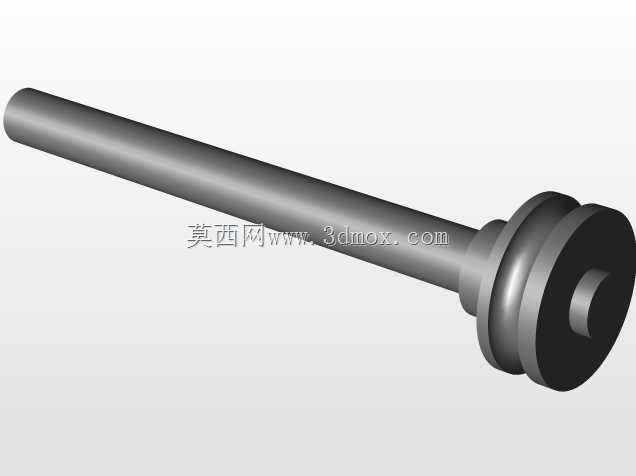

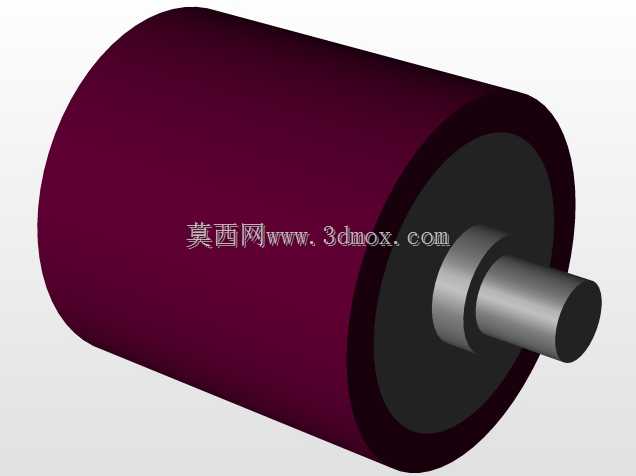

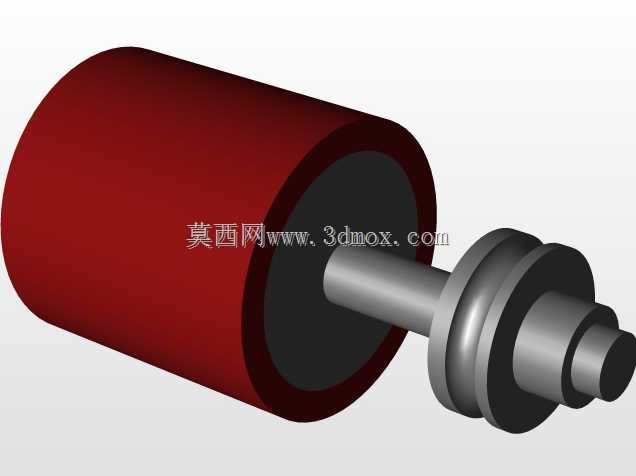

　　这套三维结构呈现的是轧辊磨床配套的核心辊轴类工作部件，整体采用大直径圆柱工作辊体搭配单侧同轴伸出轴颈的布局形式，在冶金板材加工、有色金属压延、造纸烘辊、橡胶辊面精加工场景中，这类部件承担轧辊外圆高精度修磨的装夹与回转基准功能。从结构设计逻辑来看，大直径辊体作为磨削作业的承载基体，外圆面预留均匀的加工余量，建模时严格控制辊体圆柱面的同轴度公差基准，伸出端轴颈采用阶梯轴过渡形式，轴颈直径远小于辊体外径，既可以适配磨床床头箱的主轴卡盘装夹，也能搭配尾座顶尖实现双端顶持的回转定位，避免长辊类工件磨削过程中出现挠曲变形。实际车间布局中，该部件装入轧辊磨床工位时，轴颈端先卡入床头主轴的定心夹具，辊体另一端由尾座顶尖抵紧中心孔，

　　整个回转轴线需与磨床砂轮进给导轨保持平行，安装边界上辊体径向轮廓与砂轮架的最小安全间隙控制在合理范围，轴向伸出长度需匹配磨床工作台的最大行程，避免工作台往复走刀时轴颈与夹具发生干涉。功能特性层面，辊体自身的刚性设计是核心，大直径实心辊结构可抵消磨削径向进刀时的切削抗力，减少磨削颤振，保证辊面最终的圆度与表面粗糙度达标；轴颈与辊体的衔接位置做了圆角过渡，消除应力集中，避免长期交变回转载荷下出现轴肩断裂风险。建模过程中先绘制回转体的半剖面草图，通过旋转特征生成主体轮廓，再对轴颈配合面、辊面工作区分别赋予不同的尺寸公差标注逻辑，配合面预留装配公差，工作辊面预留磨削余量。这类部件在轧钢生产线的轧辊维保环节使用频率极高，热轧、

　　冷轧工序使用后的轧辊辊面会出现磨损、压痕、热疲劳裂纹，通过轧辊磨床对辊面进行重磨修复，可恢复轧辊的形位精度，而该辊轴结构的建模还原，能够帮助工艺人员提前核验装夹行程、核对夹具适配尺寸，也可用于磨床工位的布局干涉检查，在新产线规划时，可依据该三维结构的外轮廓尺寸划定设备安装的占地边界，预留砂轮更换、工件吊装的操作空间，轴颈的直径参数可直接对接现有磨床卡盘的夹持范围，减少现场试装的调整工作量。
