全自动免烧砌块压制成型设备结构

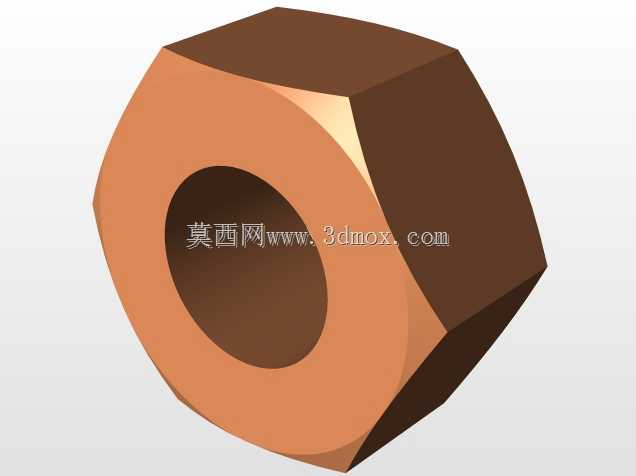

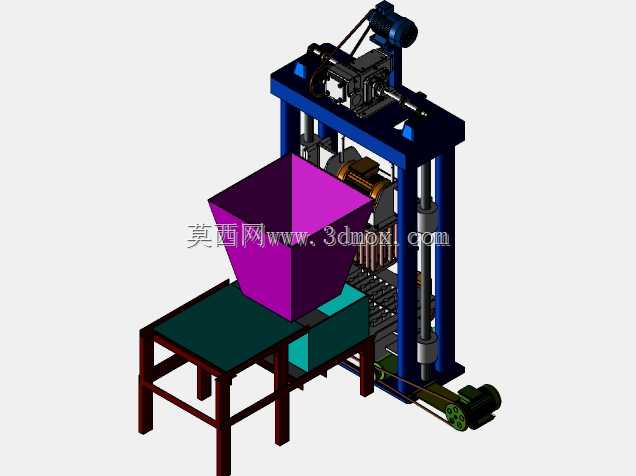

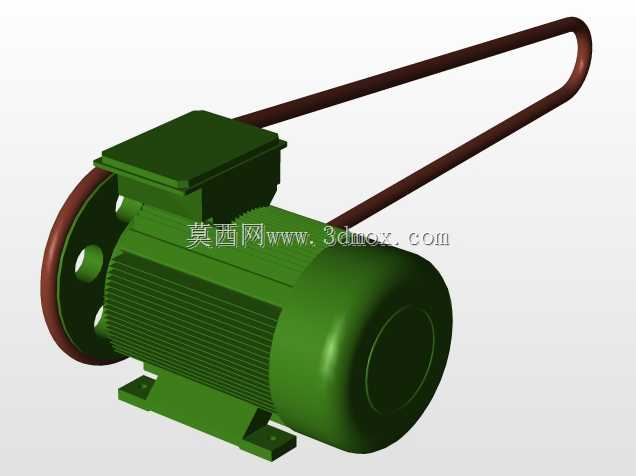

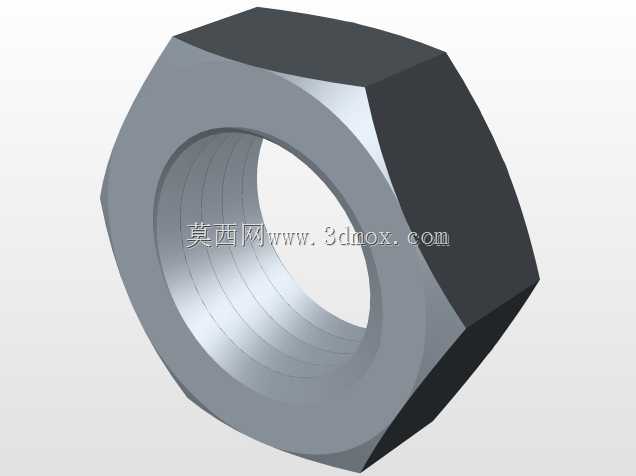

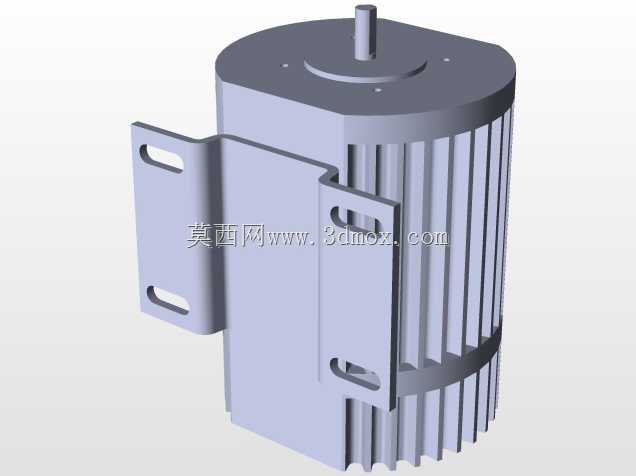

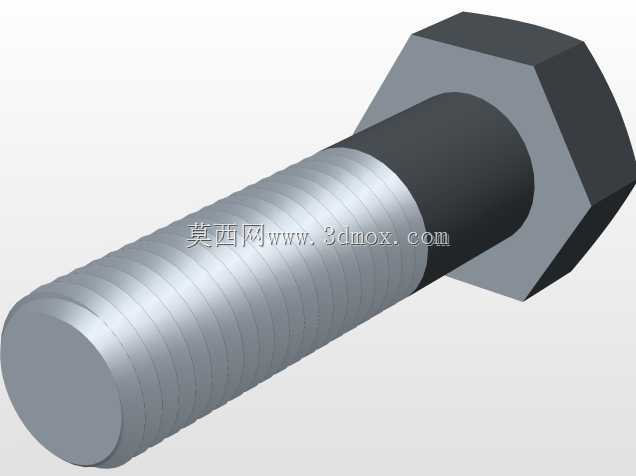

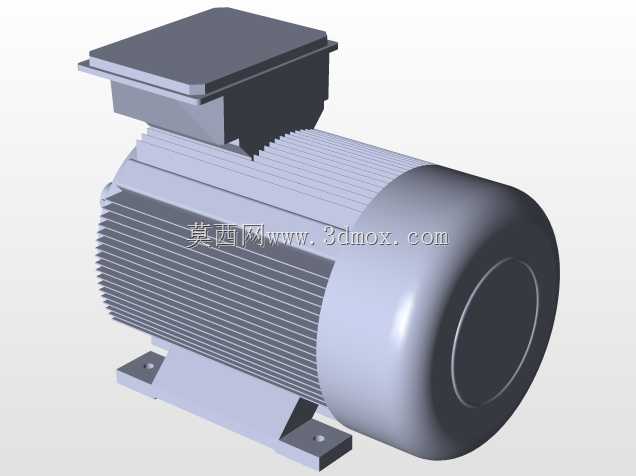

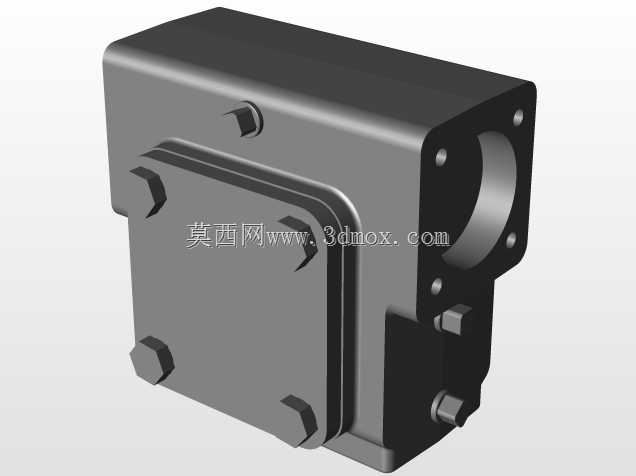

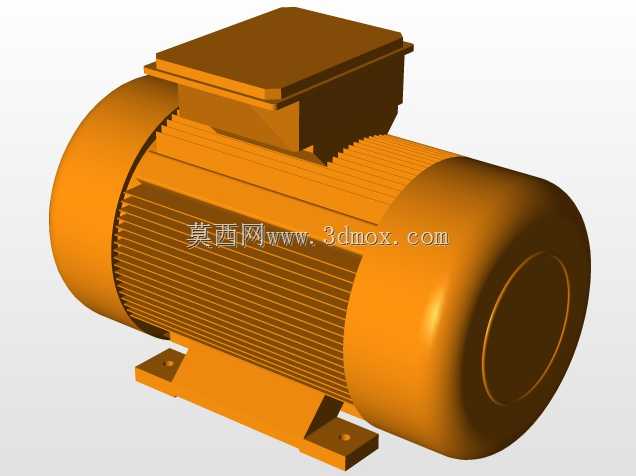

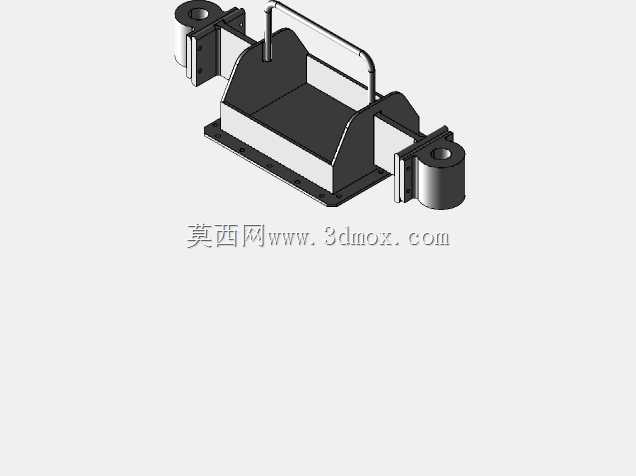

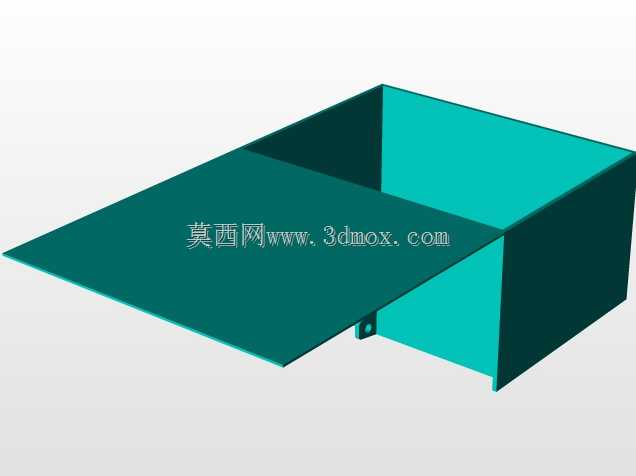

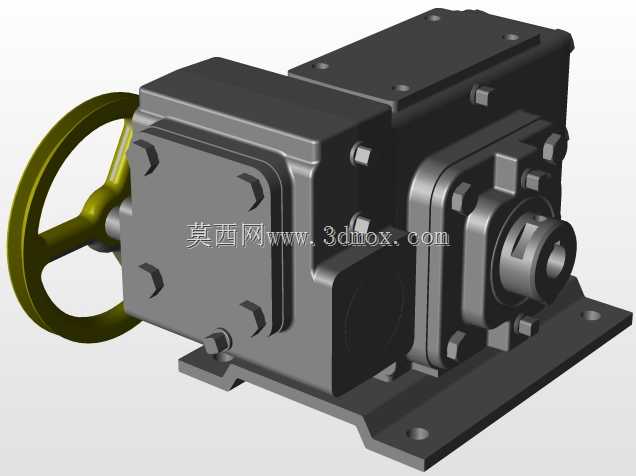

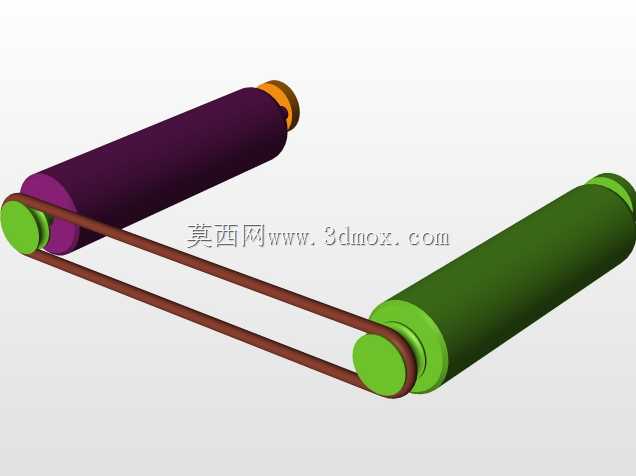

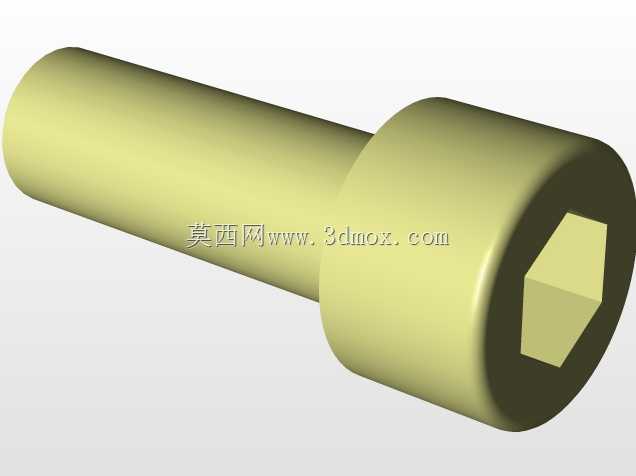

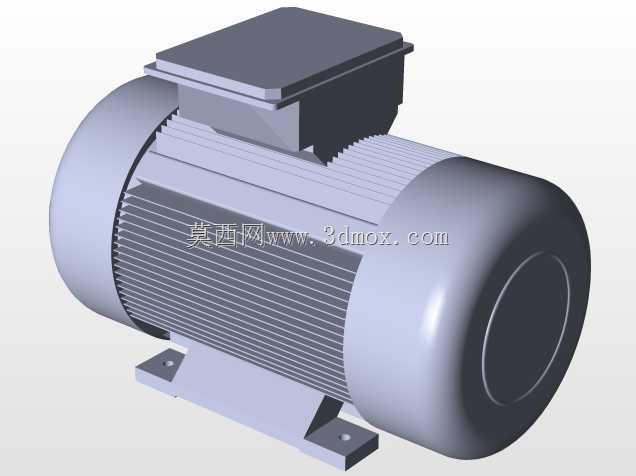

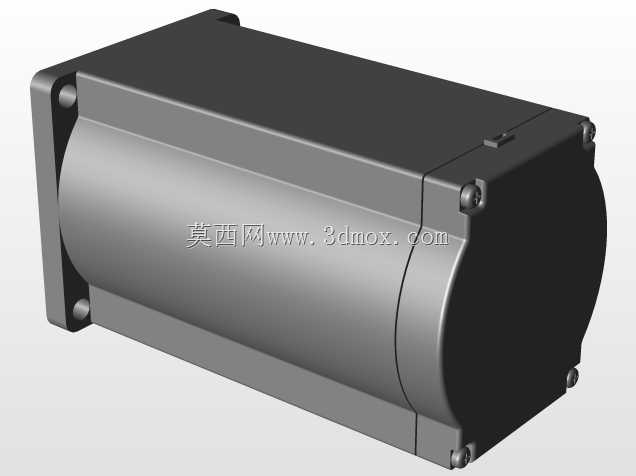

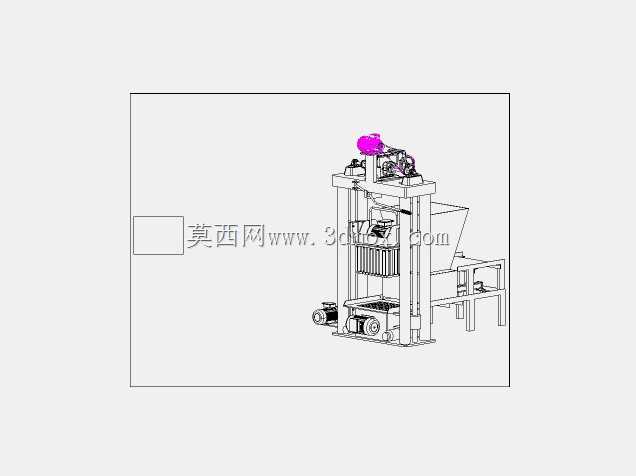

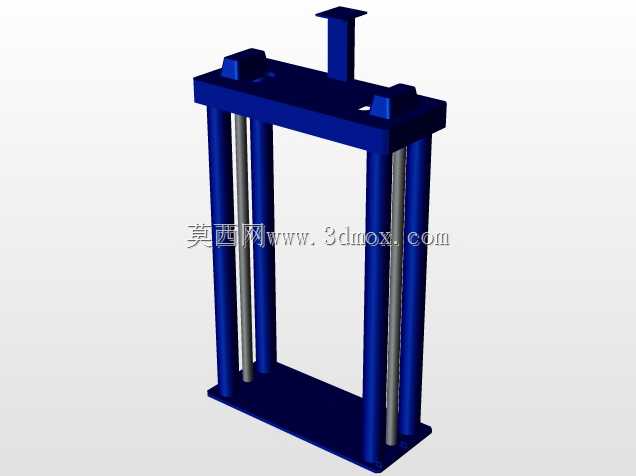

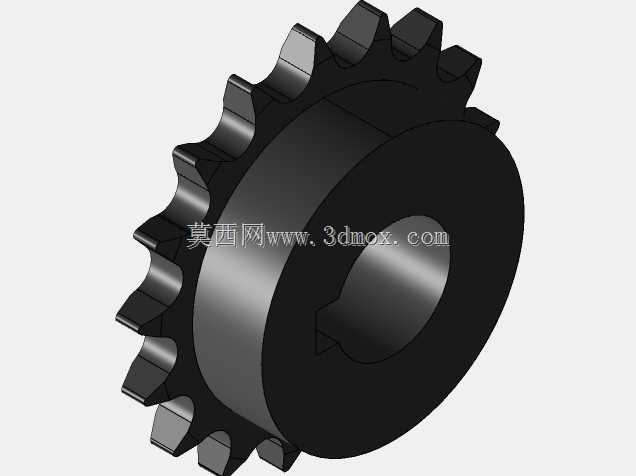

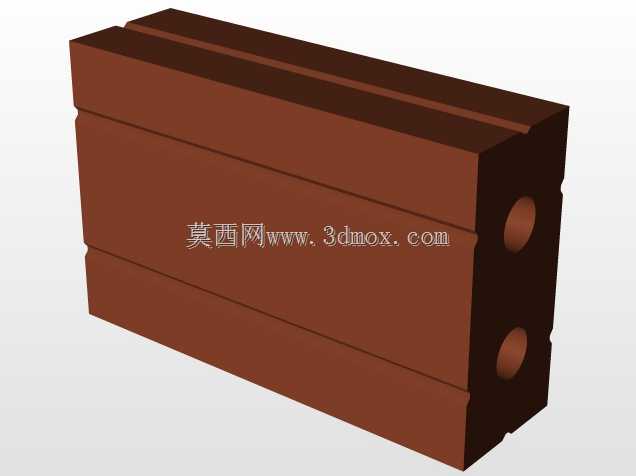

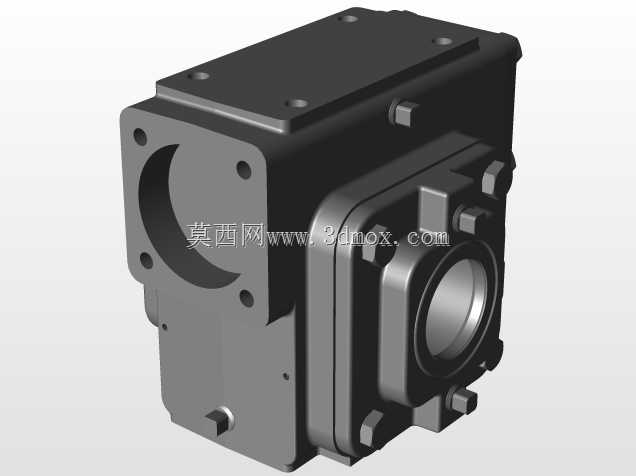

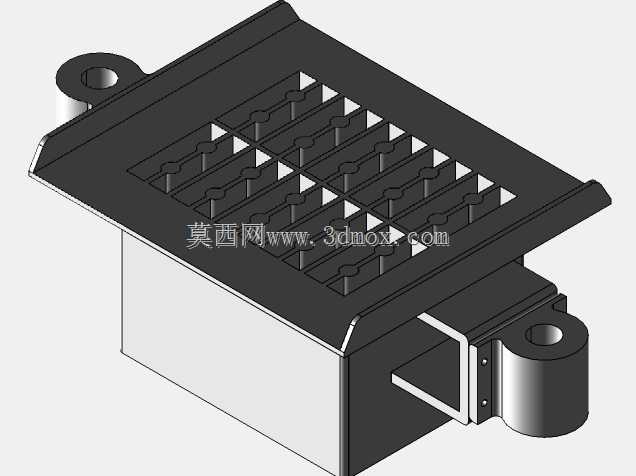

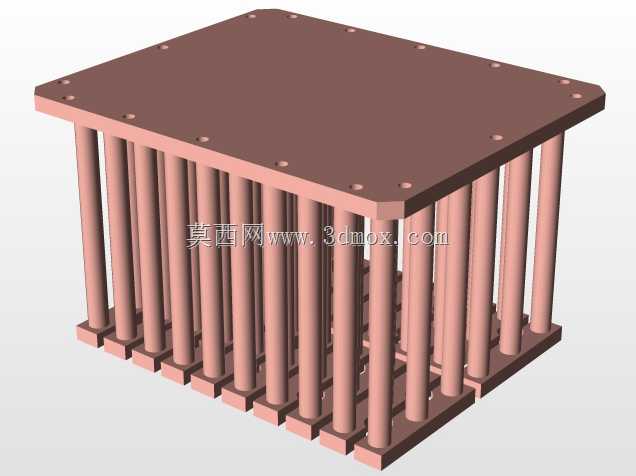

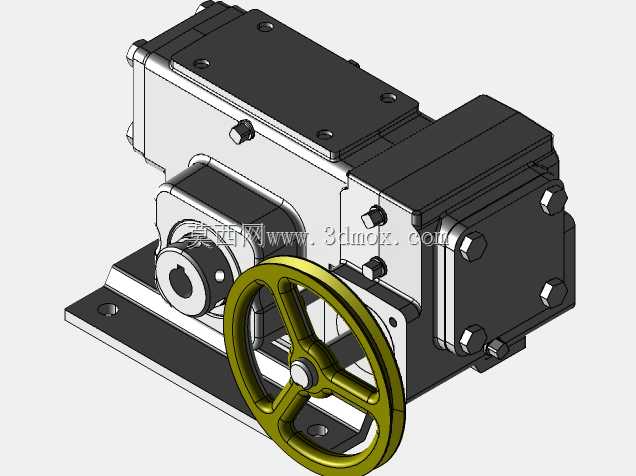

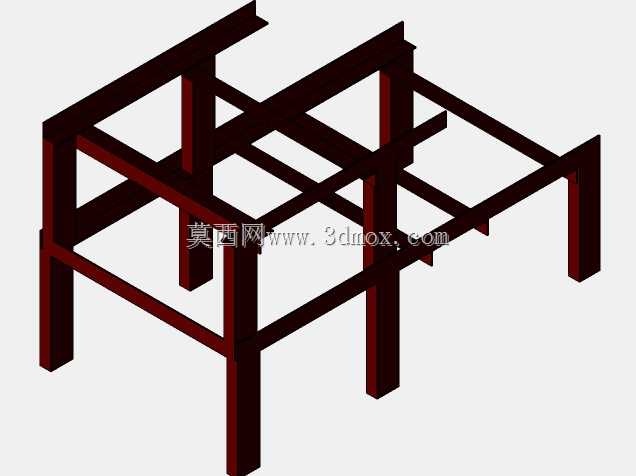

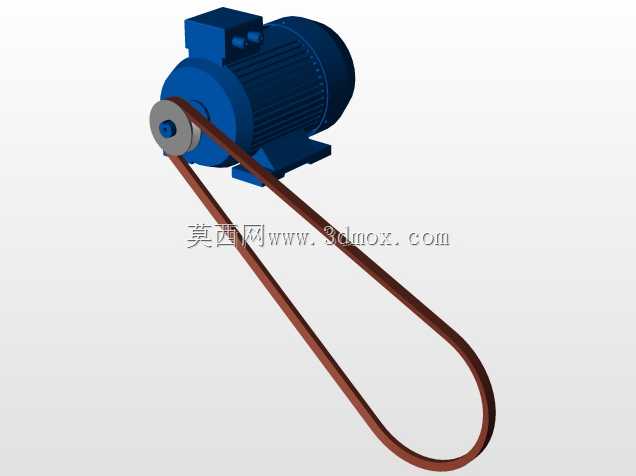

这套压制成型设备主要面向建材生产领域的砌块加工场景，多用于中小型建材厂、施工现场配套制砖作业，可将粉煤灰、砂石、水泥、矿渣等混合原料压制成标准砖、空心砌块、路面砖等不同规格的建材制品，替代传统烧结砖的生产工艺，减少烧制环节的能耗与污染。设备整体采用立式框架承载结构，上部设置冲压驱动单元，通过电机带动传动机构将动力传递至压头，实现竖直方向的往复压制动作，框架两侧布置导向立柱，保证压头下行过程的同轴度，避免压制过程中出现偏载导致的砖坯密度不均、模具损耗过快问题。原料仓设置在设备中部偏上位置，采用大敞口倒锥结构设计，方便混合料的装填与自流进料，料仓下方对应分料与布料机构，可将原料均匀填充至下方模具模腔内部，避免出现边角缺料、填充密度差异的问题。下部设置成型工作台与出料输送结构，工作台承担模具的承载与定位，压制完成的砖坯可通过下方的输送机构直接送出作业区域，衔接后续的码垛、养护工序，减少人工转运的工作量。从结构设计逻辑来看，这套设备优先考虑了工况下的承载稳定性，主框架采用厚壁型钢焊接成型，冲压动力端匹配了减速传动结构，将电机的高转速低扭矩输出转换为压头所需的低转速大压制力，适配不同原料配比下的成型压力需求。设备的安装边界需要预留上部驱动单元的检修空间、前部原料上料的操作空间、侧部传动部件的维护通道，以及后部出料输送的衔接位置，整体占地尺寸适配中小型厂房的布局需求，无需特殊的地基处理即可完成安装固定。导向立柱表面做了耐磨处理，配合润滑结构可长期保持压头的运动精度，模具部分采用快换式连接设计，可根据生产需求更换不同模腔规格的模具，切换生产不同尺寸、不同孔型的砌块产品，提升设备的生产适配性。设备下部的传动机构采用皮带与链轮组合的传动形式，兼顾传动缓冲与传动精度，避免原料中混入硬质异物时出现的传动部件刚性损坏，日常维护仅需定期检查传动件张紧度、润滑导向面、紧固连接螺栓即可，运维难度较低，适合一线生产操作人员的日常管护。
