波浪传动演示摆架机械结构设计

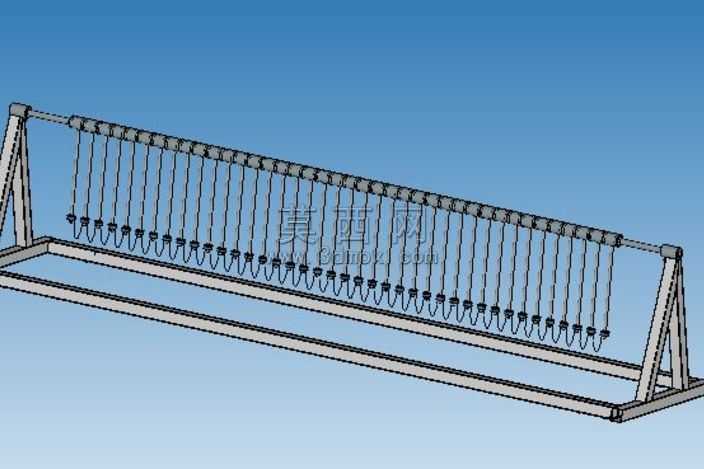

本作品为波浪运动演示摆架的三维建模设计，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循机械结构设计规范，对每一处装配关系都进行了精准的约束定义，确保整体结构可实现预期的运动效果。模型整体采用框架式支撑结构，两侧为三角形稳定支撑支架，支架采用型材拼接的结构形式，通过角部连接构件实现刚性固定，保障整体结构的稳定性，避免摆体运动过程中出现框架晃动的问题。上下两根平行的横向承载轴分别固定在两侧支架的对应位置，上轴作为悬挂摆体的固定承载轴，下轴作为摆体下端的限位导向轴，两根轴的平行度在建模过程中通过同轴、平行约束进行严格控制，保证所有摆体的安装基准统一。每一组摆体由悬挂吊绳、摆锤、下端连接构件组成，吊绳采用等距排列的方式安装在上轴上，相邻摆体的吊绳长度存在规律性的长度差，这种长度差的设计是实现波浪传动视觉效果的核心，当一端的摆体被触发摆动后，会通过摆体之间的运动传递形成连续的波浪状视觉效果。建模过程中对摆锤的重量分布、吊绳的柔性模拟都进行了对应设置，材质渲染上，框架结构采用金属哑光材质模拟钢材的质感，吊绳采用深色柔性材质模拟绳索的视觉效果，摆锤采用金属亮面材质突出配重块的质感，背景采用渐变蓝色渲染突出主体结构。设计思路上，该装置属于科普演示类机械结构，通过规律性的摆长差设置，利用单摆的周期差异实现波浪视觉效果，无需额外动力输入即可完成连续的波浪运动演示，整体结构拆装方便，各零部件均采用标准化的连接方式，便于实际加工制作与组装调试，所有构件的尺寸都经过参数化调整，可根据实际展示需求调整整体框架尺寸、摆体数量与摆长差值，适配不同的展示场景需求。
