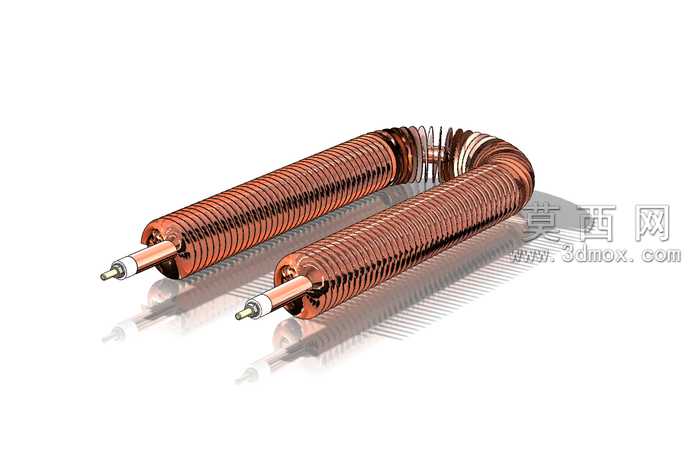

U型翅片式空气电加热元件三维模型

本模型为U型翅片式空气电加热元件，采用SolidWorks进行全参数化三维建模，建模过程严格遵循电热元件的实际生产工艺逻辑，首先绘制加热管基体的U型扫掠路径，以标准圆形截面沿路径扫掠生成无缝金属管基体，管体两端预留接线端子的安装定位结构，保证端子与管体的同轴度公差符合设计要求。随后在管体外表面构建螺旋翅片结构，通过螺旋线命令生成等螺距的翅片引导路径，以薄矩形截面沿螺旋线扫掠生成连续翅片，翅片与管体外壁采用布尔合并运算保证结构一体性，还原翅片增大散热面积的核心功能结构。模型渲染阶段采用高还原度材质方案，金属加热管基体赋予紫铜材质，调整材质的粗糙度、反射率参数，还原紫铜经表面处理后的温润金属光泽与细微氧化质感；接线端子部位赋予镀镍金属材质，突出端子的耐磨导电属性；翅片结构与管体保持同材质但微调粗糙度参数，区分翅片的薄片状结构与管体的厚重感，渲染时添加柔和的环境反射与软阴影，让模型呈现出真实工业产品的质感，同时在模型下方添加微弱的倒影效果，提升整体展示的立体感。结构设计上还原了该类加热元件的核心特征：双管平行的U型弯折结构，弯折处采用平滑圆弧过渡避免应力集中，螺旋翅片均匀缠绕在两根平行管体上，翅片间距保持一致保证空气流通时的换热均匀性，两端的接线端子采用阶梯轴结构，分别设置接线段、密封段与管体连接段，还原实际产品的密封绝缘与接线固定结构。设计思路围绕空气电加热器的换热效率需求展开，通过U型结构在有限安装空间内最大化加热管的有效长度，螺旋翅片的设计大幅增加与空气的接触面积，提升热交换效率，建模时所有尺寸均参考行业通用的1kW空气加热管参数进行设定，各结构间的配合公差符合实际装配要求，模型无破面、无重叠几何，可直接用于装配验证、换热仿真分析或产品展示使用。
