多通路射流增压装置三维结构设计

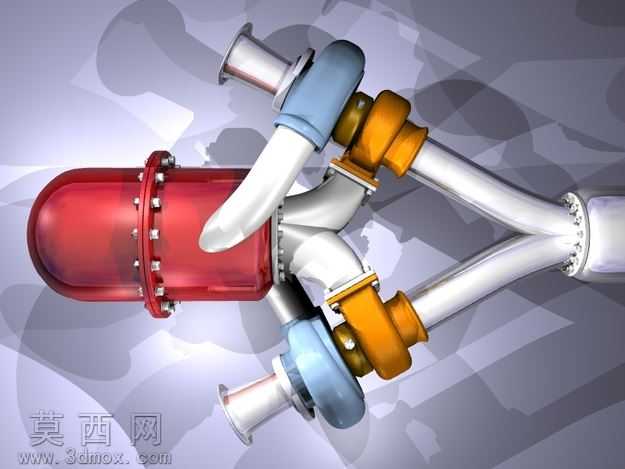

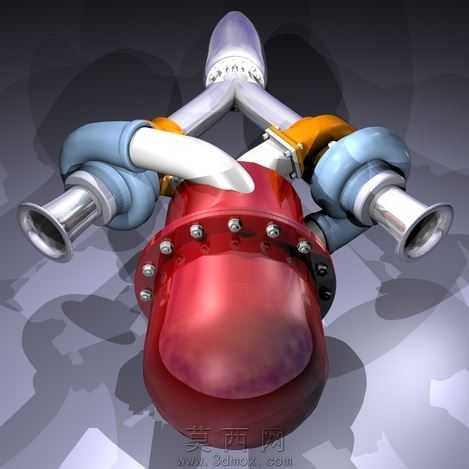

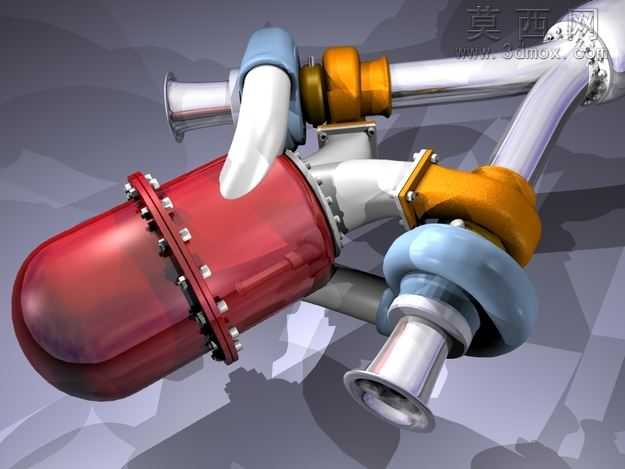

本作品为多通路射流增压装置的三维建模设计成果，建模过程中依托三维参数化设计逻辑，先完成整体结构的骨架草绘搭建，明确各管路的走向、接口位置与核心腔体的空间占位，再逐步拆分各个功能部件进行独立建模。核心承压腔体采用回转体建模思路，通过旋转凸台生成主体轮廓后，对法兰连接端面进行阵列孔位设计，精准还原螺栓连接的装配结构，保证法兰端面的密封面平整度与孔位同轴度符合机械设计规范。不同通径的管路部分采用扫描特征完成路径建模，针对弯管段做了曲率连续处理，避免流体通路出现直角拐点，同时对管路与腔体的连接位置做了过渡圆角优化，减少应力集中风险。模型中不同功能的阀组与接头部件，分别采用不同的材质渲染方案：主承压腔体赋予红色哑光金属漆材质，模拟工业涂装后的铸钢承压件质感；金属管路部分赋予抛光镀铬材质，还原金属管路的高光反射与金属质感；密封接头与调节部件分别赋予蓝色、橙色的工程塑料与阳极氧化铝材质，通过色彩区分不同功能模块，提升模型的辨识度与展示效果。建模过程中对所有装配部件做了干涉检查，确保各管路、接头、法兰之间不存在装配冲突，连接位置的贴合面完全重合，螺栓、卡箍等紧固件的装配位置精准对应安装孔位。设计思路上围绕射流装置的流体输送特性，优化了各支路管路的汇入角度，让多通路流体汇入主腔体时的流向更顺畅，减少紊流产生的可能，同时整体结构采用模块化拆分设计，将主腔体、管路、接头、紧固件分为独立的零件模块，方便后续针对不同工况调整管路通径、腔体容积等参数，也便于后续导出工程图指导生产加工。渲染阶段采用工作室环境光，通过多光源布光突出部件的曲面轮廓与材质质感，对金属部件的反射强度、塑料部件的粗糙度做了反复调试，让最终渲染效果既能够清晰展示结构细节，也具备真实的工业产品视觉表现。
