织布机提升板配套导轨底座结构设计

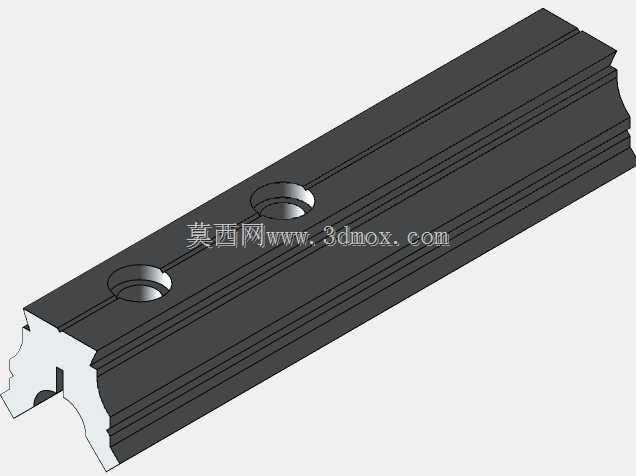

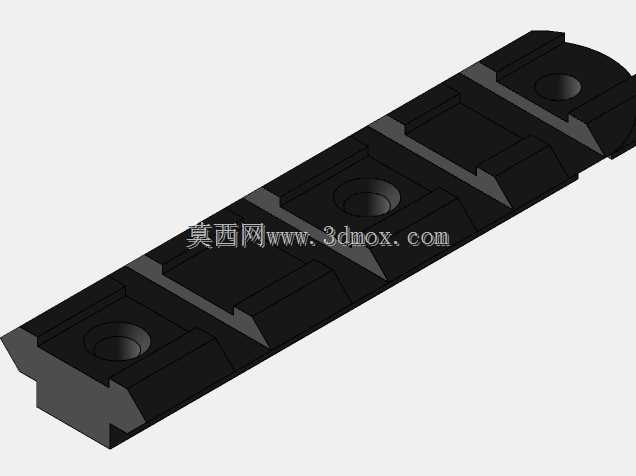

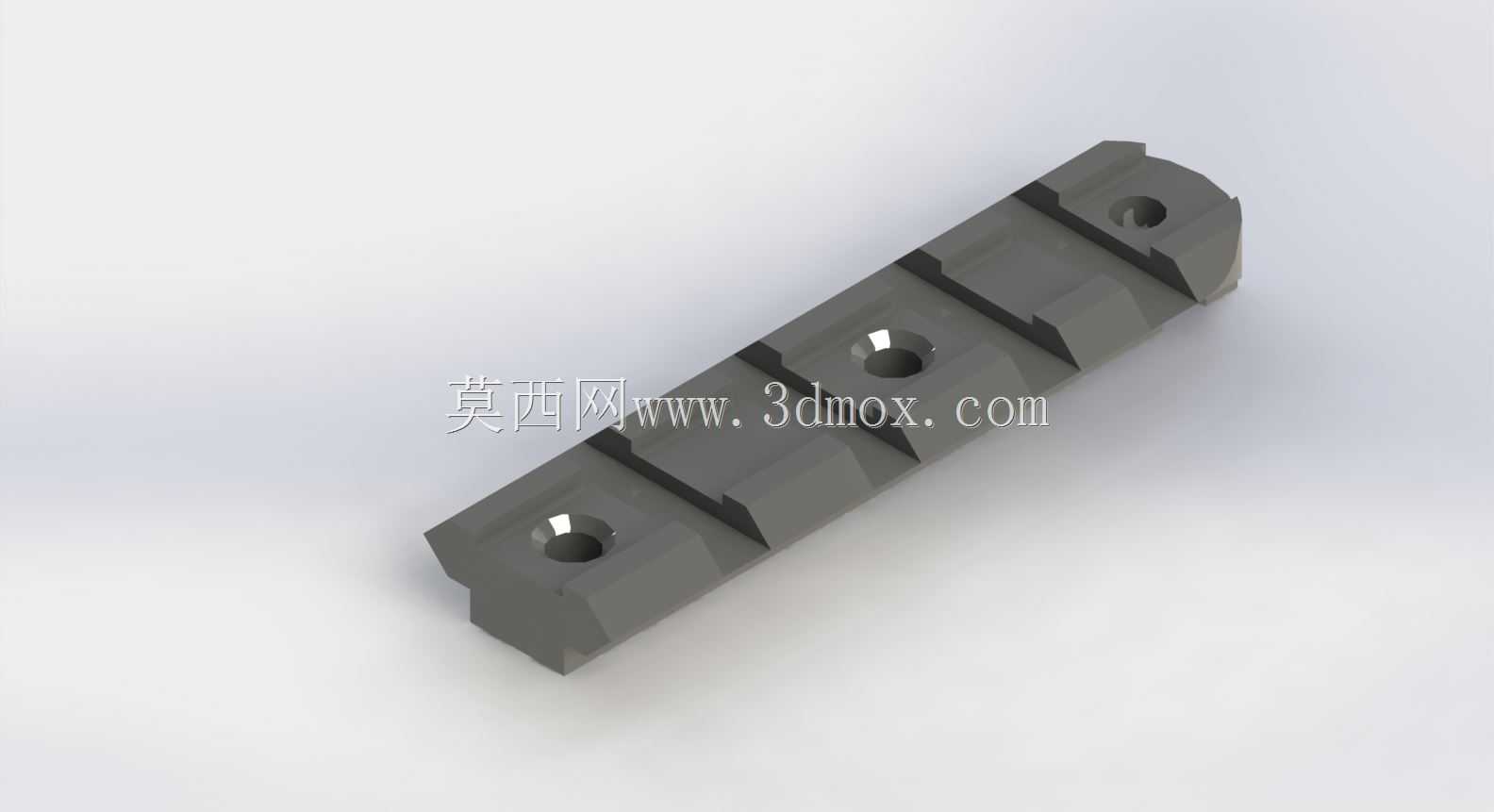

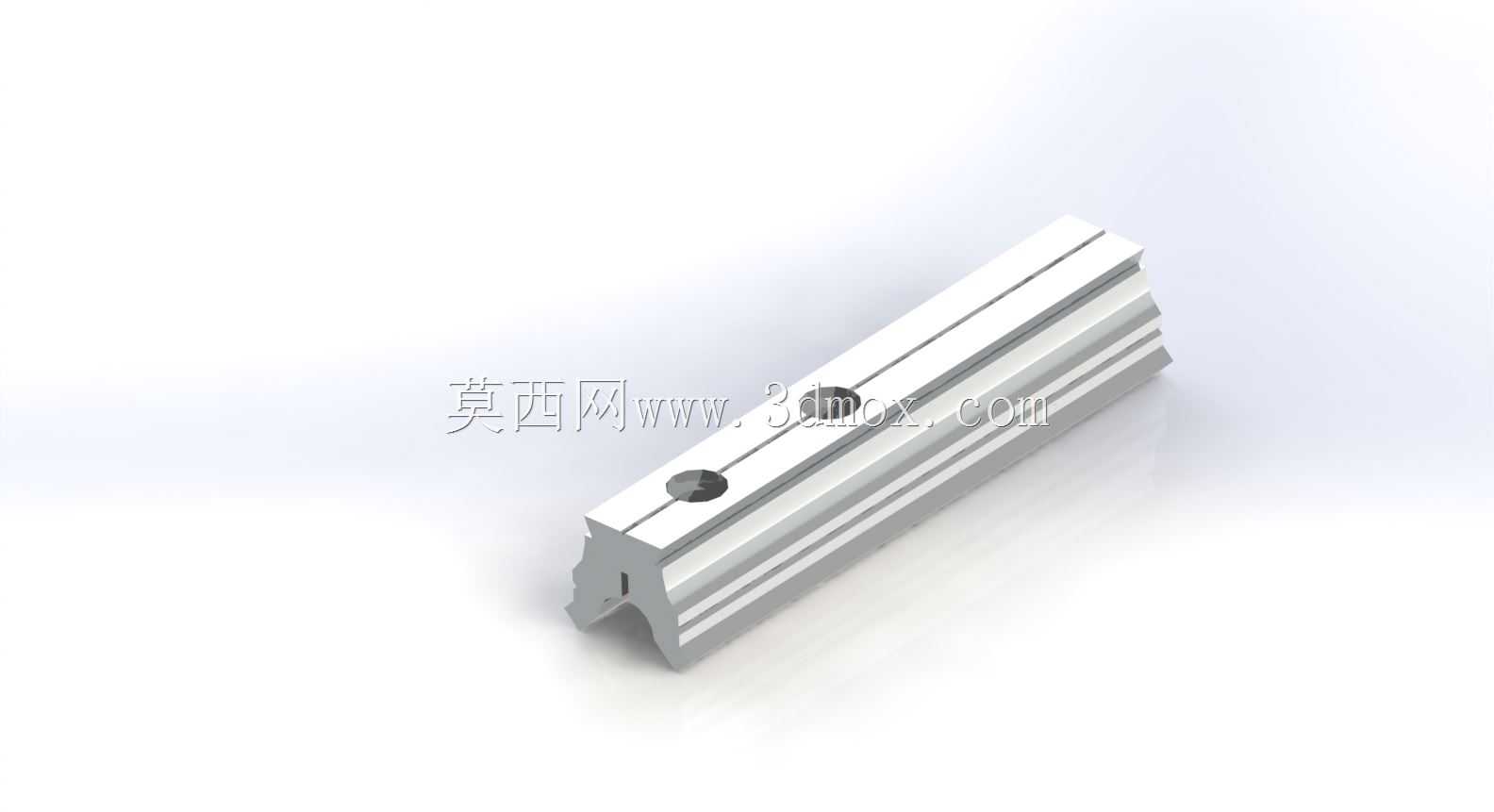

　　在纺织织造生产场景中，织布机的连续稳定运行直接决定坯布生产效率与成品质量，提升板作为织机开口机构的核心传动部件，其往复运动的导向精度直接影响综框升降的同步性，一旦导向支撑出现偏移、卡滞，轻则造成经纱张力不均引发断纱、布面疵点，重则导致设备停机检修，打乱整线生产排程。这款导轨底座正是为织布机提升板配套设计的专用导向支撑构件，承担着为提升板往复运动提供精准导向基准、承载运动过程中交变载荷的核心作用。从结构设计来看，该底座采用一体化挤压成型的铝质基体，沿长度方向设置多道平行的导向滑槽，滑槽的截面轮廓与提升板配套的滑动嵌块完全匹配，可将提升板的运动自由度严格限制在竖直往复方向，避免横向窜动影响综框对位精度；

　　基体上预留的沉头安装孔可实现与织机机架的无凸起固定，防止运动过程中突出的紧固件与周边传动部件发生干涉，同时沉孔结构可保证螺栓锁紧后端面与基体表面齐平，不会对滑动件的运动行程造成阻碍。设计过程中充分考虑了织机车间多飞花、高湿度的复杂工况，导向槽的边缘做了小尺寸倒角处理，既可以避免装配时锐边划伤操作人员，也能减少飞花在槽口的堆积卡滞，降低日常运维的清理频次；基体背部设置的定位凸台可与机架上的预制定位槽快速嵌合，装配时无需反复调整找正，大幅缩短现场安装调试的时间。从安装边界来看，该底座的截面宽度、高度尺寸完全适配主流有梭织机、高速无梭织机提升机构的安装空间，长度方向可根据不同织机的幅面规格做适配裁切，

　　无需改动原有机架的安装孔位即可完成替换；滑槽的配合间隙经过反复校核，既保留了高温高湿环境下金属件热胀冷缩的余量，又不会因间隙过大造成提升板运动过程中的晃动，保证织机在每分钟数百次的往复升降工况下，导向精度始终保持在允许公差范围内。底座的承载面经过平整处理，可均匀分散提升板传递的竖向载荷与侧向冲击力，避免长期交变载荷作用下出现基体变形、导向精度失效的问题，适配织机长周期连续运转的使用需求。
