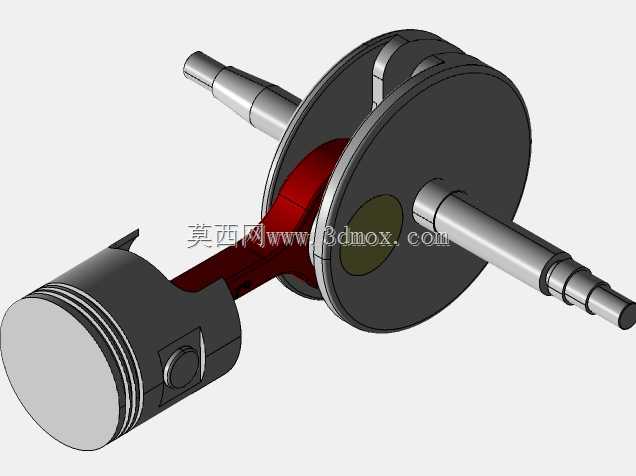

摩托车发动机曲柄活塞组合结构

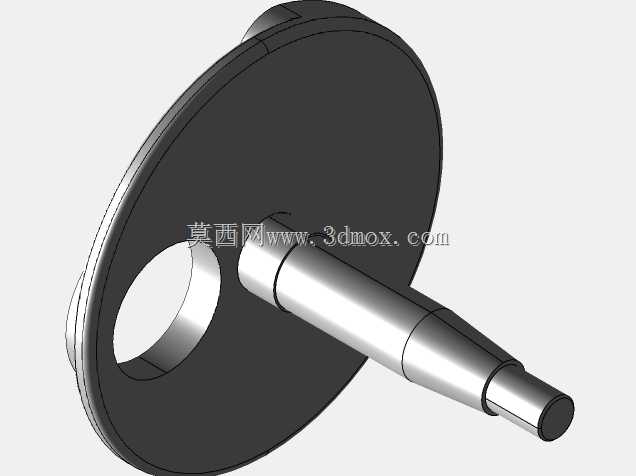

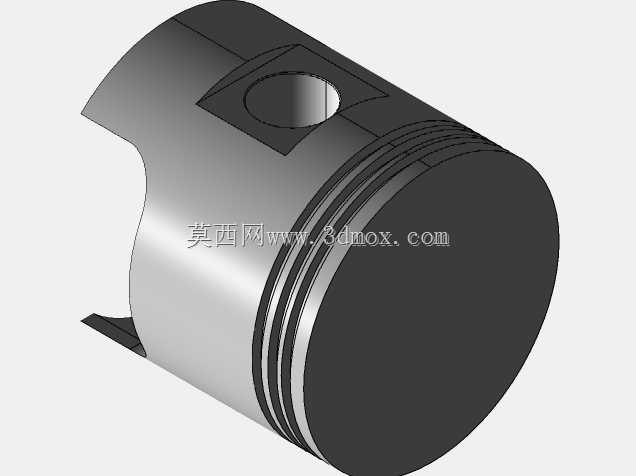

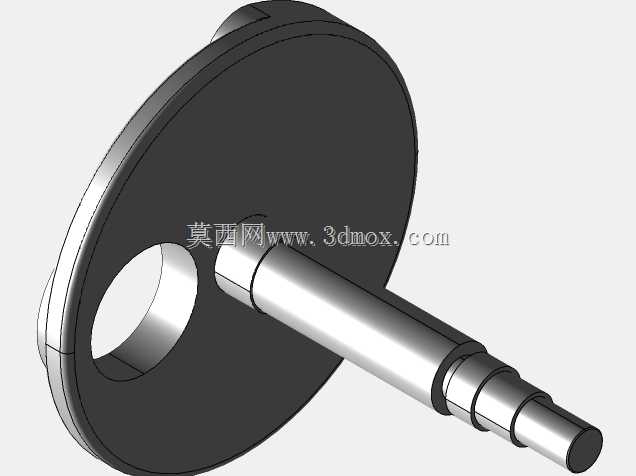

　　这套曲柄活塞组合是小排量单缸内燃机的核心动力转换部件，常见于跨骑、踏板类摩托车的动力单元中，承担着将燃烧做功的直线往复运动转化为旋转扭矩输出的核心职能，直接决定发动机的动力输出平顺性与运行可靠性。从结构设计来看，活塞采用裙部微椭圆型线设计，环岸位置预留了三道活塞环的安装槽位，分别对应气环与油环的装配，可在高温高压的缸内环境下保证密封性能，同时减少裙部与缸壁的偏磨风险，活塞销孔位置做了加强筋过渡，能承受做功冲程瞬间的冲击载荷，避免销座位置出现应力开裂。曲柄部分采用整体式曲柄销压装结构，两侧配重块做了偏心去重设计，可抵消活塞往复运动产生的一阶惯性力，降低发动机运行时的整机振动，主轴颈位置预留了轴承安装位，

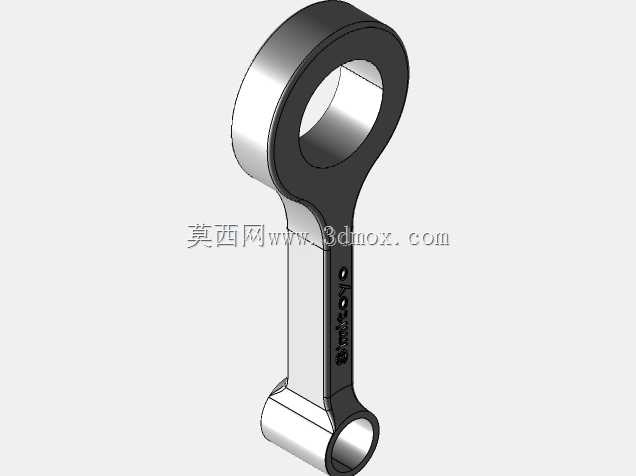

　　与箱体轴承位的配合公差控制在过渡配合区间，既保证转动灵活性，又避免轴系出现窜动。在实际装配场景中，该组件的安装边界需要匹配对应排量的缸体内径、曲轴箱轴承座中心距，连杆大头与曲柄销的配合需要保证规定的径向间隙，避免热态下出现抱轴故障，活塞顶部的燃烧室凹坑形状需要与缸头燃烧室造型匹配，保证压缩比符合设计要求，避免出现爆震或动力不足的问题。设计过程中需要重点考量往复运动件的重量匹配，活塞与连杆的重量差需要控制在公差范围内，否则高速运转时会产生额外的惯性载荷，加速轴承与缸体的磨损，曲柄的动平衡精度需要达到G6.3级以上，才能满足发动机每分钟数千转的运行要求。这类结构除了应用在摩托车动力单元上，也可通用在小型通用汽油机、便携发电机组、

　　园林动力设备的动力结构中，不同应用场景下仅需要调整配重块的偏心量、活塞的压缩高度参数，即可适配不同排量、不同转速区间的动力需求。建模过程中需要严格还原各部件的配合间隙，包括活塞环的侧隙、背隙，曲柄销与连杆大头的配合间隙，主轴颈的同轴度公差，这些参数直接影响后续实物装配的可行性，若建模阶段忽略公差匹配，生产出的实物会出现装配卡滞、运行阻力过大的问题。
