框架式垂直输送升降设备结构设计

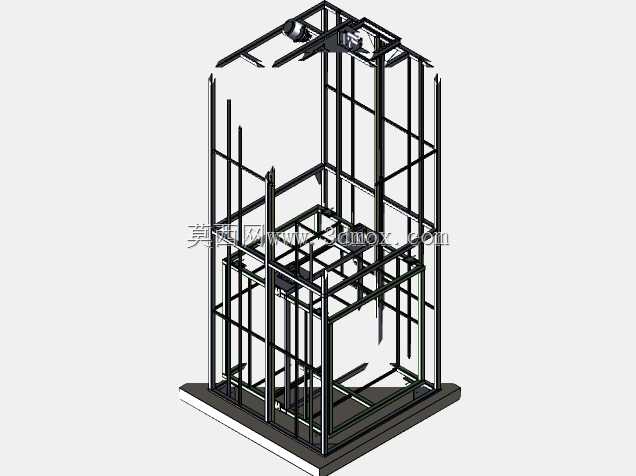

　　这款框架式垂直升降设备的三维结构，核心适配车间楼层间物料转运、仓储库区高位堆垛、轻型工装工位间的垂直位移场景，在轻工制造、电商仓储、小型零部件加工车间的应用占比极高，尤其适合层高3到8米、无预留大尺寸井道的现有厂房改造场景，无需额外开挖深基坑，仅需在地面做预埋钢板固定即可完成安装，对场地的适配性远强于传统井道式货梯。从结构设计逻辑来看，整体采用方通焊接成型的龙门式框架作为承载主体，四根主立柱沿设备四角垂直布置，立柱间通过横向、斜向的方通横梁做拉结固定，形成稳定的空间桁架结构，可抵消升降过程中载台偏载带来的侧向扭矩，避免机架出现晃动变形。载台部分同样采用型钢焊接成格栅式框架，台面预留了工装夹具、输送辊道的安装孔位，

　　可根据实际使用需求加装防护栏、安全门、定位挡块等附属结构，载台两侧的导向轮组卡在主立柱的导向面上，全程限制载台的横向、纵向位移，仅保留垂直方向的运动自由度，运行过程中不会出现卡滞、偏移的问题。设备顶部预留了驱动单元的安装空间，可适配链条牵引、钢丝绳卷扬、齿轮齿条等多种驱动形式，框架底部设置了整体式底座，底座上预留了缓冲器的安装位，可在载台下行至最低位时提供缓冲保护，同时底座的地脚孔位可直接与地面预埋板通过膨胀螺栓或焊接固定，安装边界仅需比设备外轮廓单边预留300mm的检修空间即可，无需额外占用过多车间面积。从建模细节来看，所有型钢的拼接位置都预留了焊接坡口的示意，螺栓连接的位置都还原了标准件的装配关系，

　　导向轮的安装座设置了腰型调节孔，可在安装调试时调整导向间隙，避免导向轮与立柱导轨出现硬摩擦。设备的安全防护结构也做了完整还原，框架四周可根据需求加装防护网或防护板，防止升降过程中物料掉落，载台的进出侧预留了安全门的安装铰链位与锁止位，可配合电气联锁实现开门停梯的安全逻辑。不同于大吨位重载升降平台，这款设备的额定承载定位在500kg以内的轻型物料输送，整体机架的型材选型经过受力校核，在满足结构强度的前提下尽可能控制整体自重，降低安装难度与材料成本，适合作为标准化的轻型垂直输送单元，直接集成到现有生产线的物流转运环节中，衔接不同楼层的输送线，实现物料的自动化垂直流转，减少人工搬运的作业强度与安全风险。
