工业辊筒输送线结构设计方案

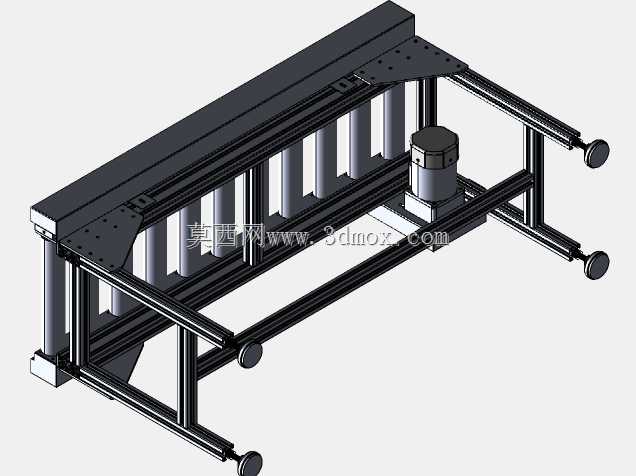

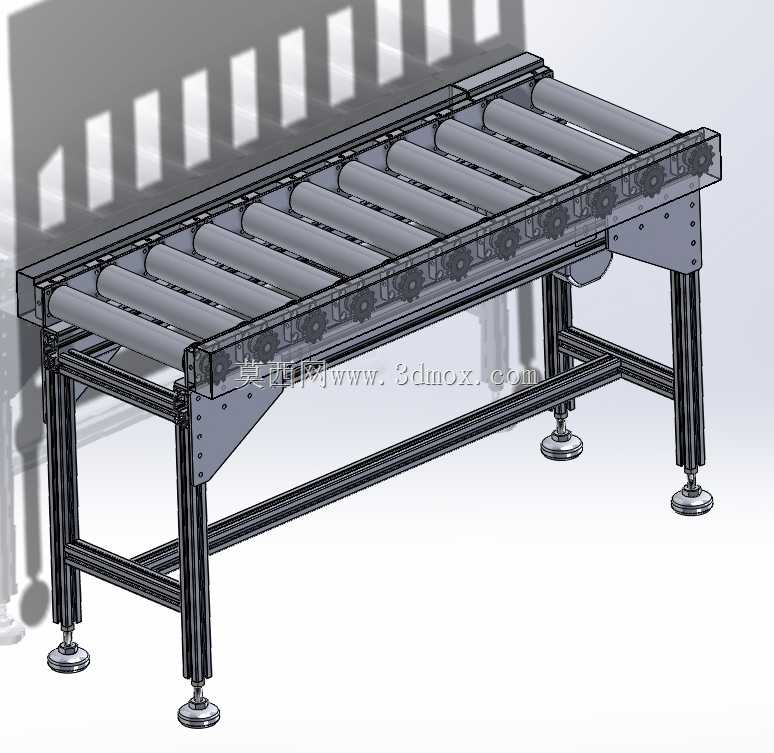

　　这套辊道输送结构主要面向生产车间工序间物料转运、包装线成品输出、仓储分拣段的载具输送场景，可适配周转箱、工装板、规则外形硬质工件的水平输送需求，单段输送单元可独立使用，也可通过拼接拓展为长距离输送线，适配不同车间的布局动线调整需求。设备主体采用工业铝型材搭建机架主体，型材槽位可灵活加装侧边导向条、检测传感器安装支架、阻挡机构等附件，无需额外焊接加工，现场改造调整的便利性较强，支脚搭配可调脚杯，可适应地面存在一定高度差的安装场景，调整范围可覆盖常规车间地面的平整度误差，保证辊道工作面的水平度，避免输送过程中物料出现偏斜、滑移的问题。辊筒采用单排链轮串联传动的结构，相邻辊筒通过链条传递动力，传动布局紧凑，动力传递效率稳定，

　　辊筒间距根据常规输送载具的尺寸设计，可保证最小规格的周转箱在输送过程中至少与三根辊筒接触，避免载具出现卡滞、掉落的情况，辊筒表面做硬质氧化处理，耐磨性能优异，可长期承受金属工件、硬质周转箱的摩擦损耗，降低日常维护的更换频率。设计阶段充分考虑了安装边界的适配性，机架侧边的安装板预留了标准的连接孔位，可直接对接转弯机、顶升移栽机、升降接驳台等上下游设备，无需额外制作转接连接件，设备整体宽度控制在常规车间通道的适配范围内，不会占用过多的作业通行空间，支脚的安装孔位采用长圆孔设计，现场固定时可微调设备的安装位置，降低地面预埋螺栓的定位精度要求。整套结构的受力经过校核，铝型材机架的横梁、纵梁截面选型可满足额定载荷下的挠度要求，长期满载运行不会出现机架变形、辊筒跳动的问题，传动端的张紧结构设置在驱动端的安装座上，可快速调整链条张紧度，日常维护无需拆解大量结构件，可有效缩短设备的停机维护时间，适配工厂连续化生产的使用需求。
