卧式锤式破碎设备转子传动总成结构

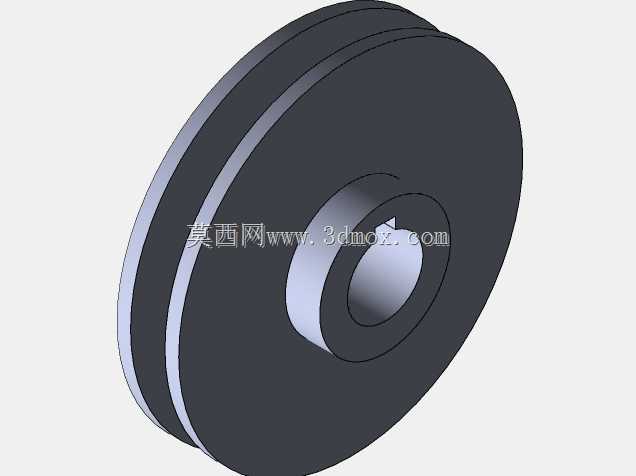

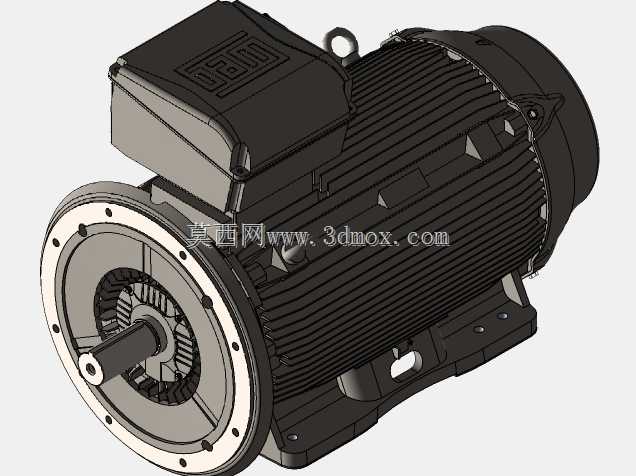

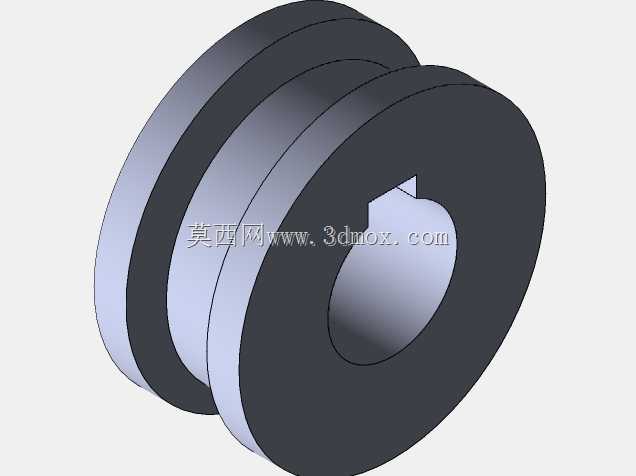

　　这套结构针对中低硬度物料的中细碎作业场景设计，常见应用于矿山砂石生产线、建材加工车间、固废资源化处理场站，用来破碎煤块、石灰石、建筑废渣、秸秆类生物质原料等脆性物料，依靠高速回转的锤体冲击作用完成物料破碎，相比挤压类破碎设备，出料粒度更均匀，过粉碎率更低，适配对出料粒径管控要求较高的连续生产工况。从结构设计逻辑来看，整套总成采用分体式传动布局，动力端与破碎转子通过带传动结构连接，这种设计一方面可以缓冲启动瞬间的冲击载荷，避免电机直接受刚性冲击损坏绕组，另一方面也能通过带轮直径配比调整转子工作转速，适配不同物料破碎时的线速度要求，比如破碎硬度稍高的矿石时适当降低转速提升锤击扭矩，破碎轻质松散物料时提高转速提升打击频次。

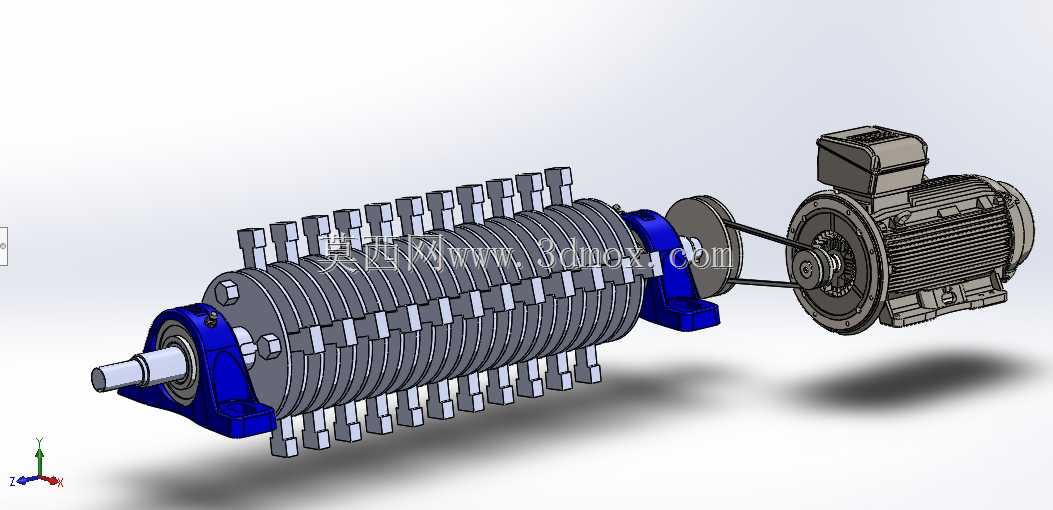

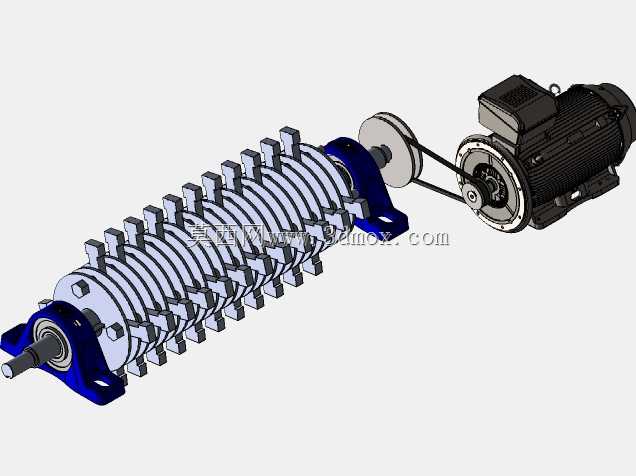

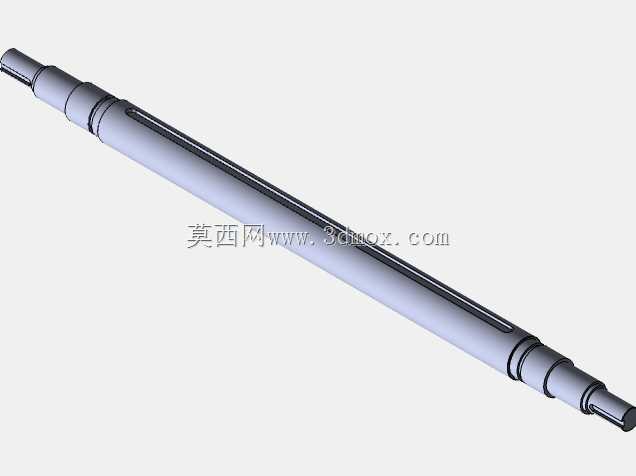

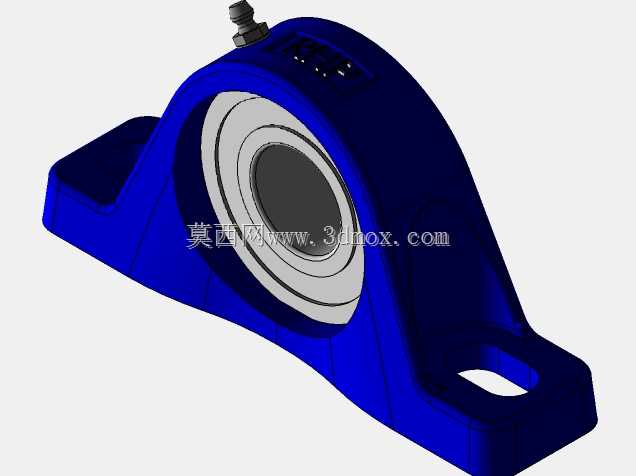

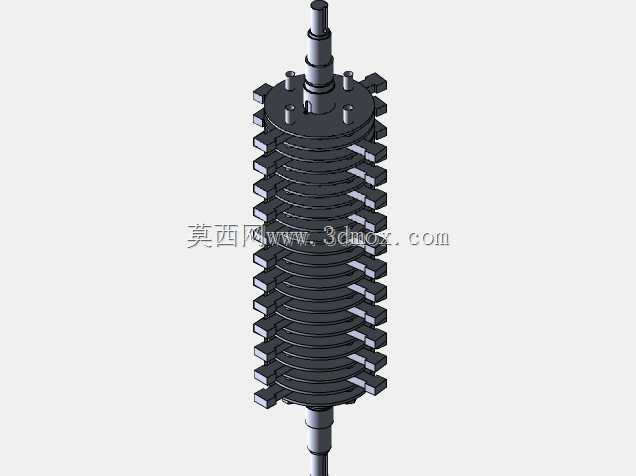

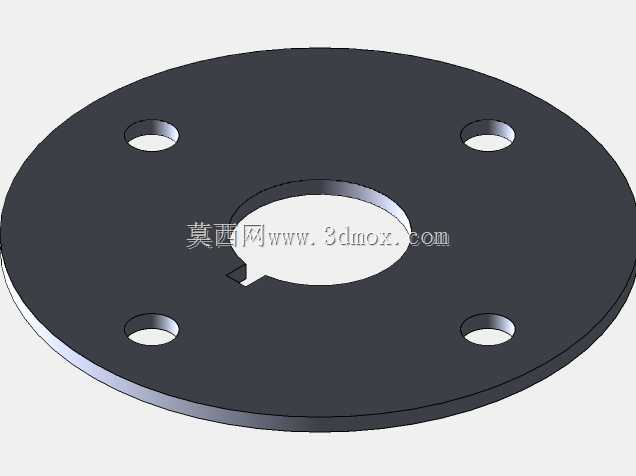

　　转子部分采用多组锤片沿轴向交错排布的设计，每个锤片通过销轴铰接在转子盘的预留安装位上，工作时锤片在离心力作用下向外甩开，遇到难以破碎的硬杂物时可绕销轴小幅回转避让，降低卡料、锤体崩断的风险；转子两端采用带座轴承作为支撑，轴承座通过螺栓固定在设备机架的安装基准面上，安装时需要保证两端轴承座的同轴度公差控制在0.1mm以内，避免高速回转时出现轴系挠曲、轴承过热的问题。设计时预留的安装边界需要重点考量：转子总成的轴向长度要匹配破碎腔的内部宽度，两端与腔体内侧壁的间隙控制在10-15mm，防止物料从侧边间隙漏出未经破碎就排出；带传动部分要预留皮带张紧的调节空间，电机安装座设计成长条孔结构，方便后期调整皮带张紧度，

　　同时传动区域要匹配安全防护罩的安装位，避免运转时皮带脱出引发安全事故。整套结构的外形尺寸适配中小型破碎站的安装需求，不需要额外制作复杂的混凝土基础，机架采用型钢焊接后经时效处理消除内应力，可直接固定在硬化地面上投入使用，日常维护时只需打开腔体侧盖即可更换磨损的锤片，检修便捷性较高，适合中小型加工企业的连续生产使用。
