管架式越野攀爬小车结构设计方案

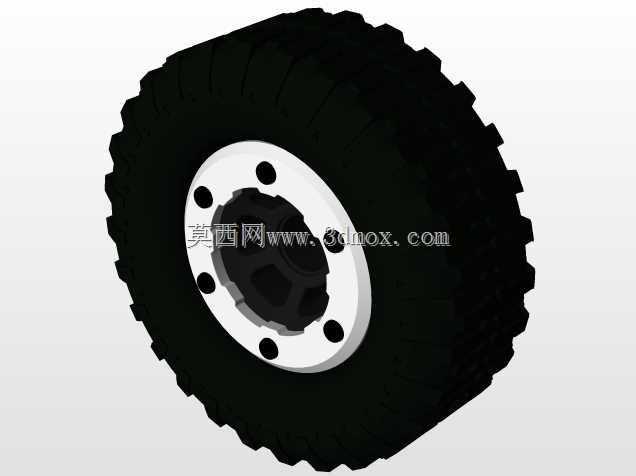

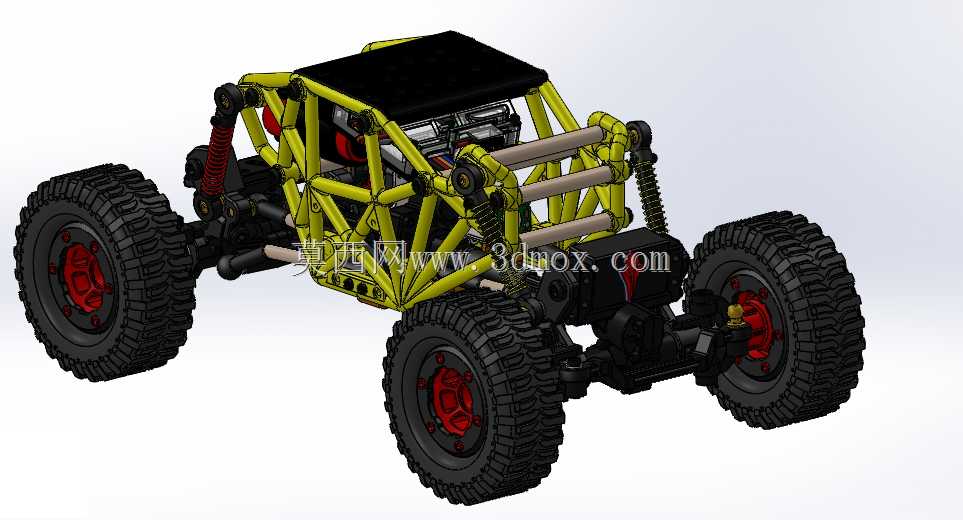

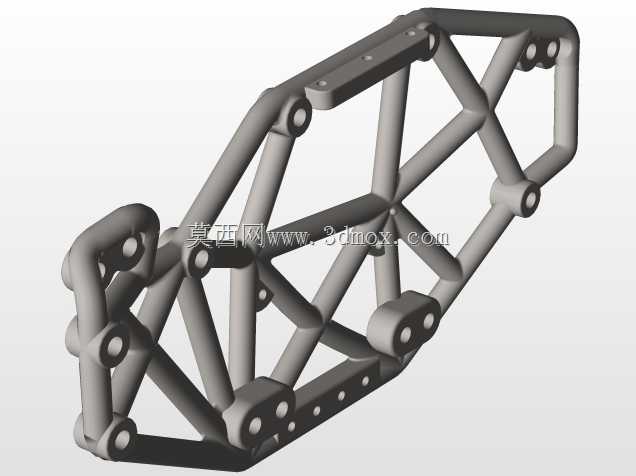

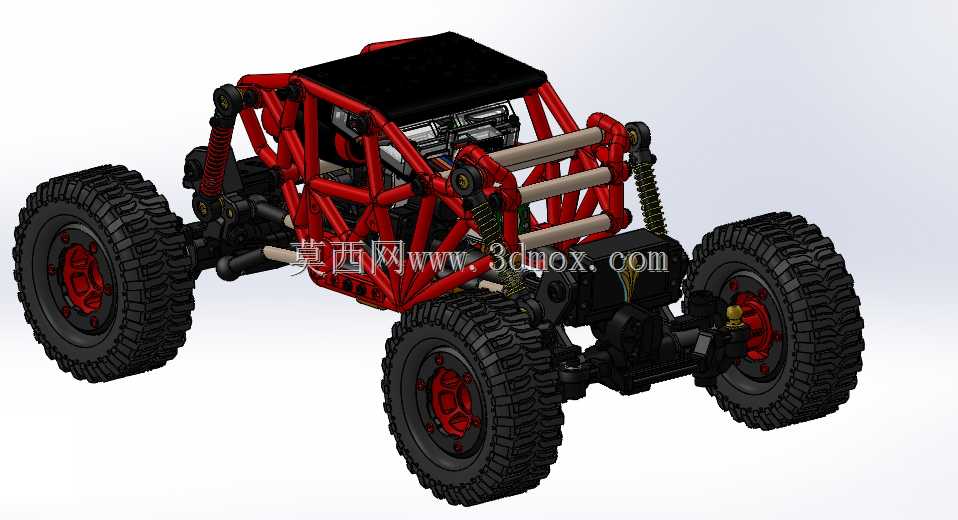

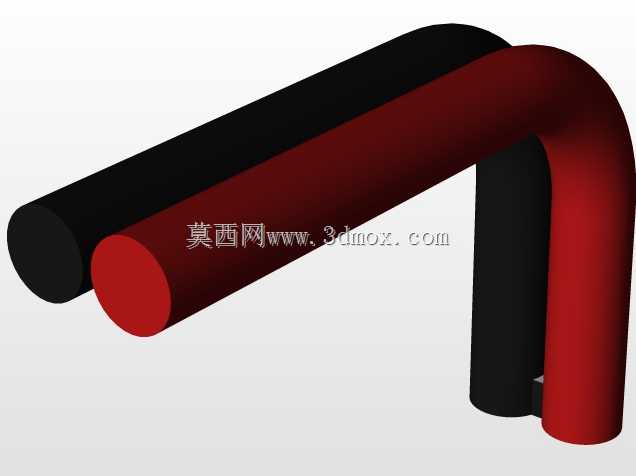

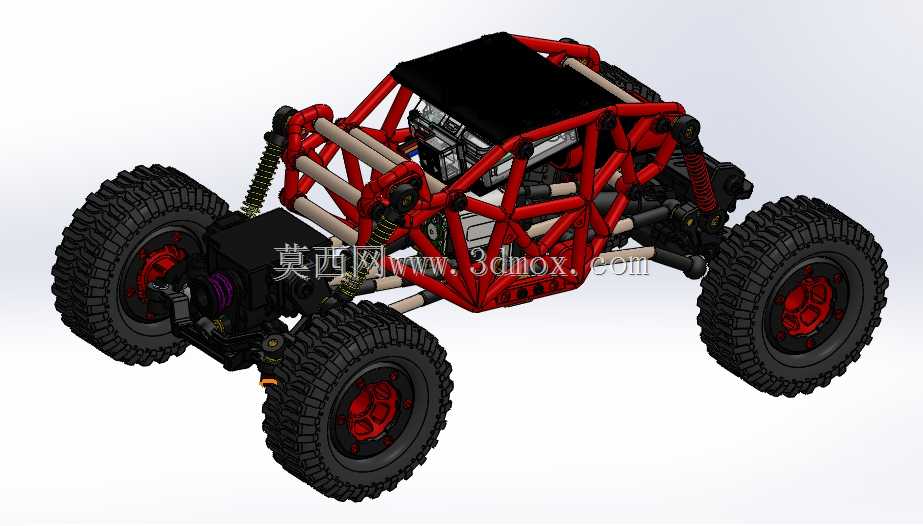

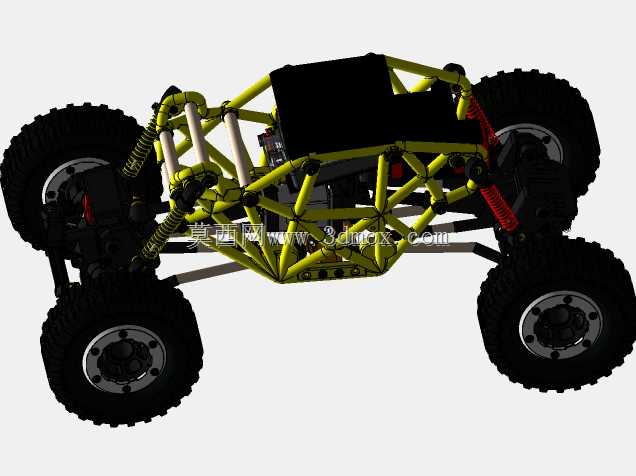

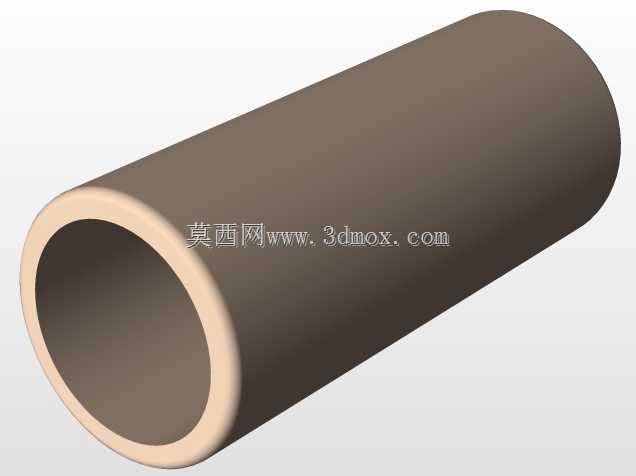

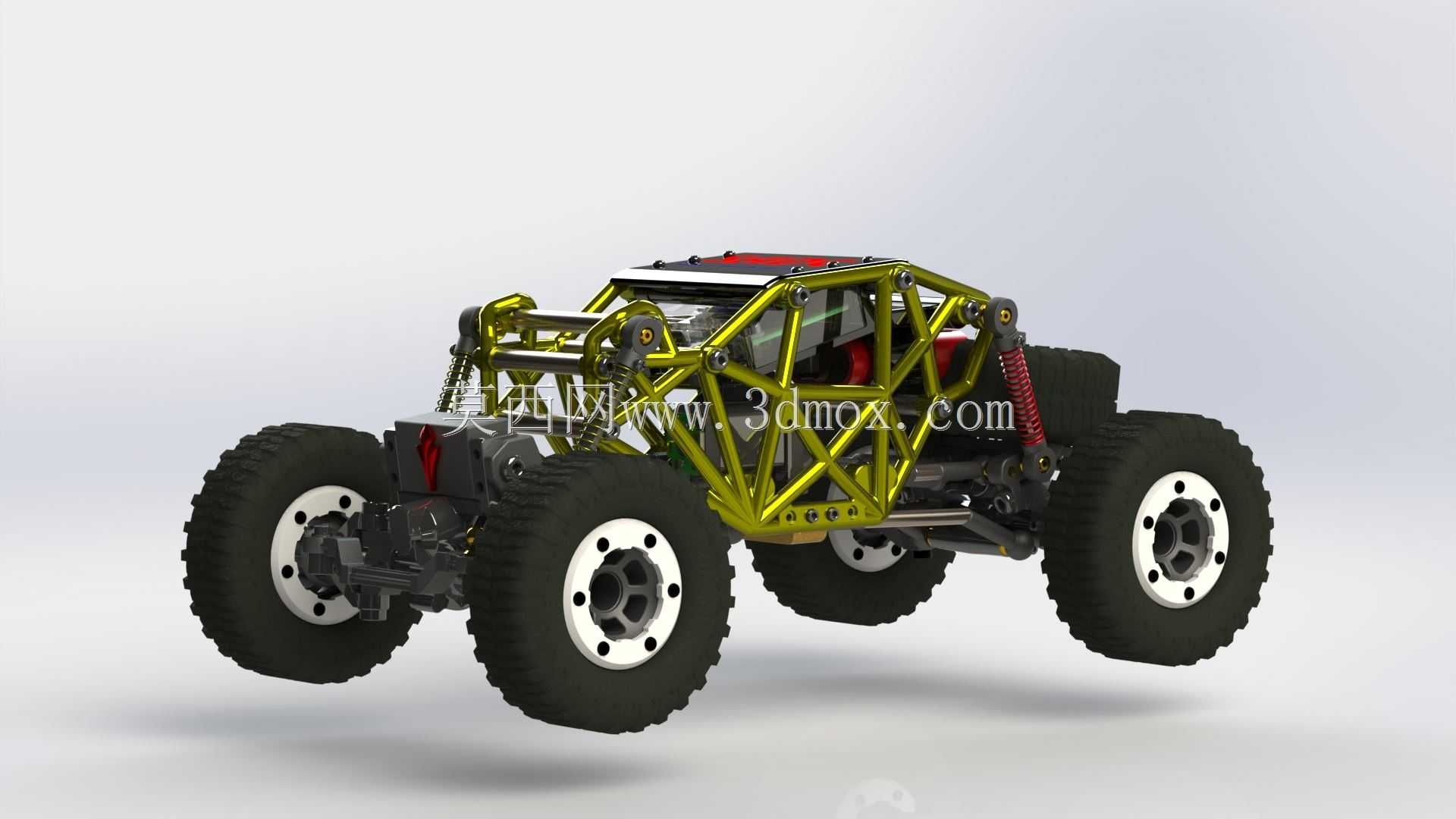

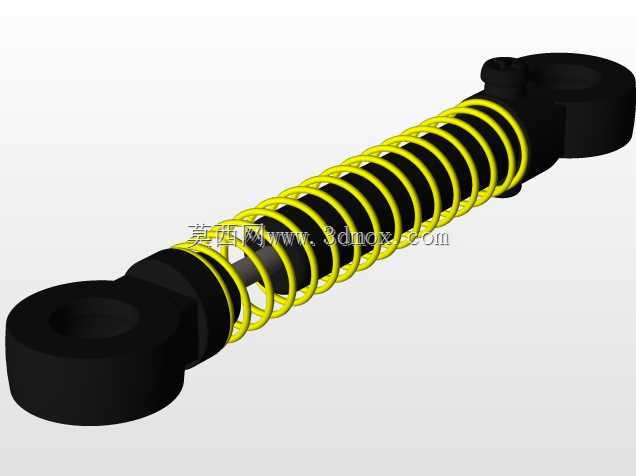

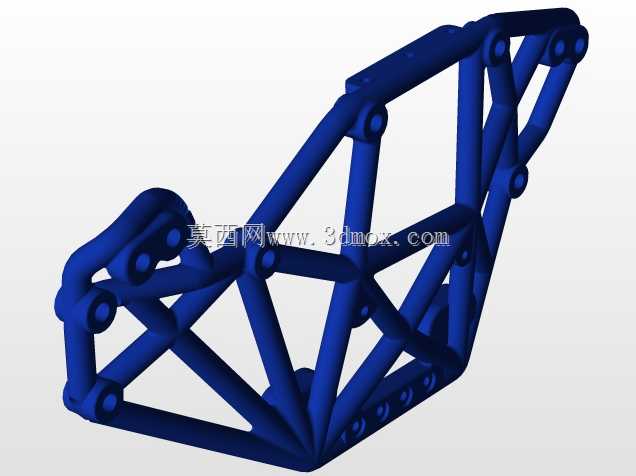

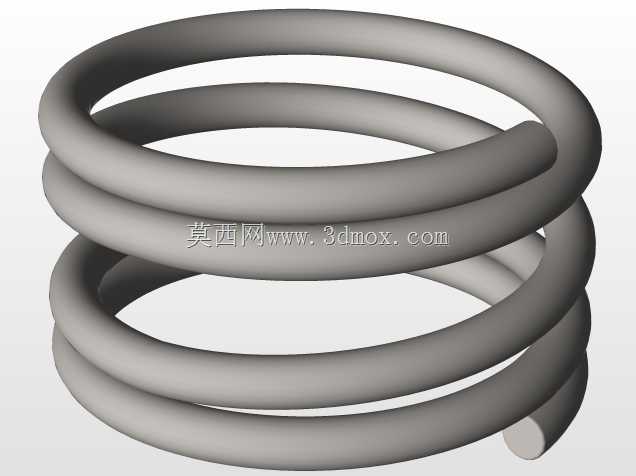

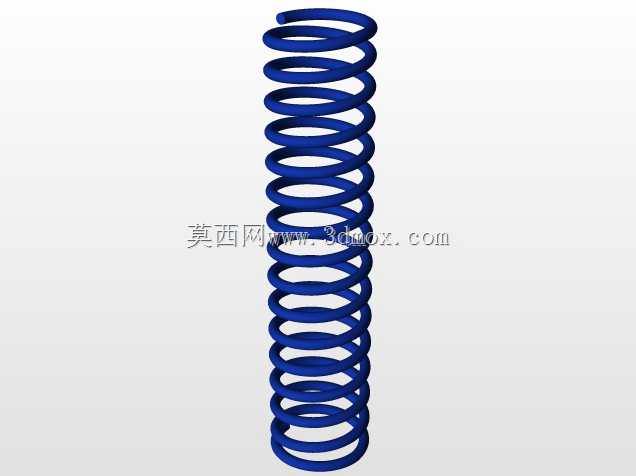

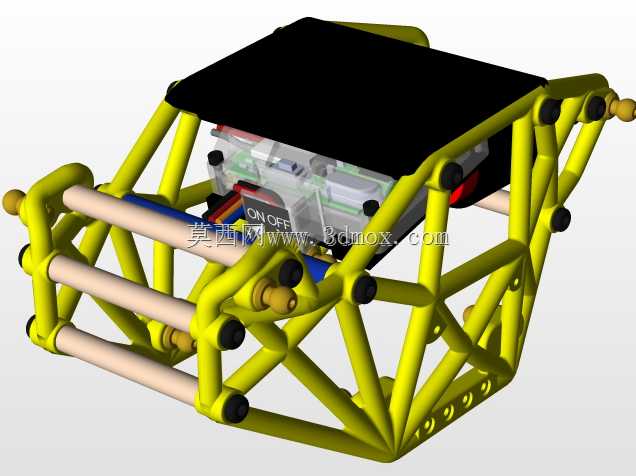

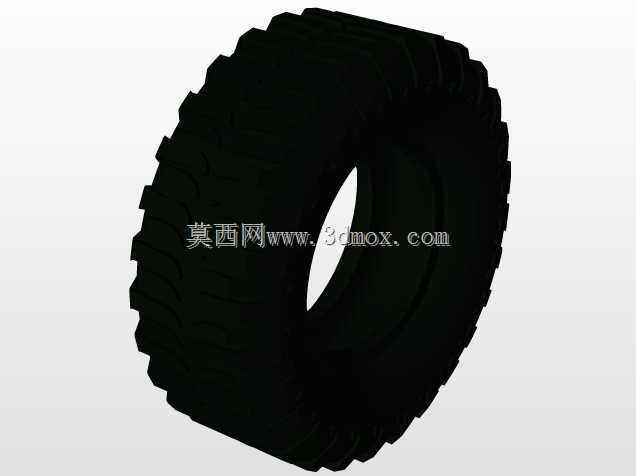

　　这款管架式越野攀爬小车的结构设计，核心围绕非铺装路面的高通过性需求展开，可适配户外复杂地形探测、小型越野竞技场景的功能需求，整体采用外露式管笼车架作为承载主体，区别于常规承载式车身的封闭结构，管架布局在控制整体自重的同时，能在攀爬过程中承受多方向的冲击载荷，即便出现侧倾、剐蹭岩壁的工况，分散布置的管材也能快速分散应力，避免核心部件受挤压损坏。从功能特性来看，整车采用大尺寸深胎纹越野轮胎，胎壁厚度预留了充足的形变空间，在碾压碎石、凹凸路面时可通过胎体形变吸收部分震动，配合长行程螺旋弹簧减震结构，单轮跳动行程可覆盖常规攀爬场景的落差范围，当单轮接触凸起障碍物时，悬挂结构可独立伸缩，保证其余三轮始终贴合地面，维持整车抓地力，

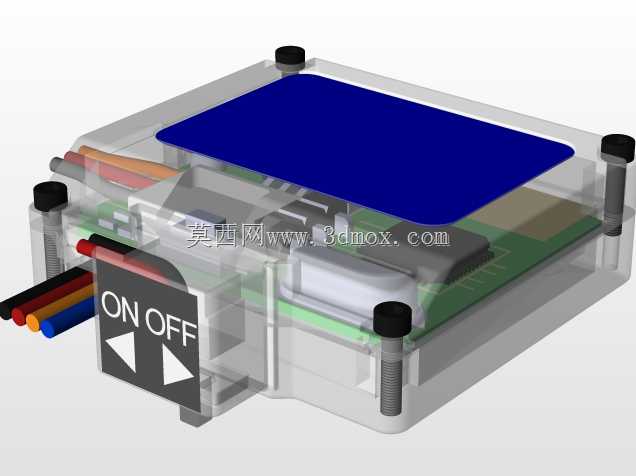

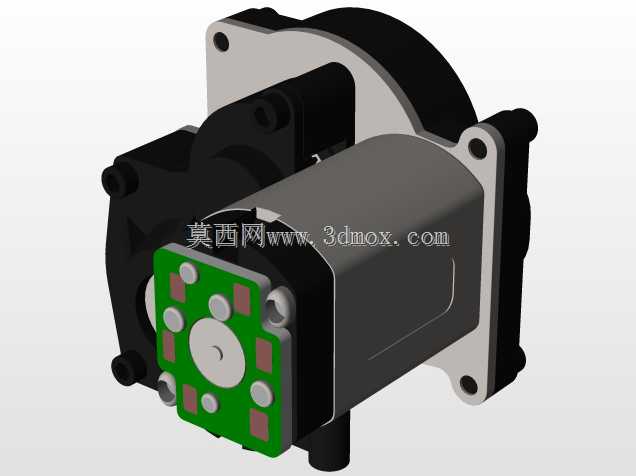

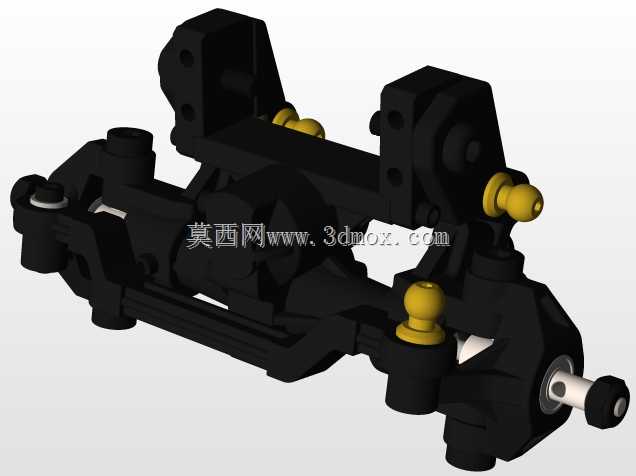

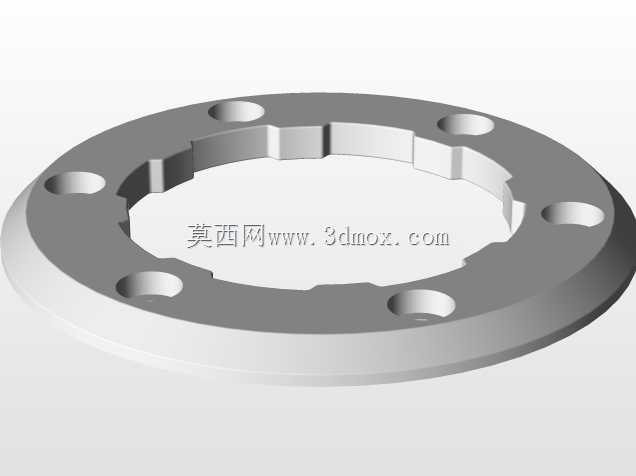

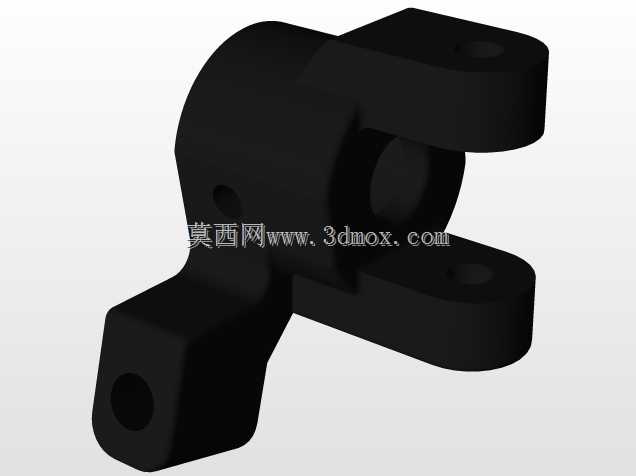

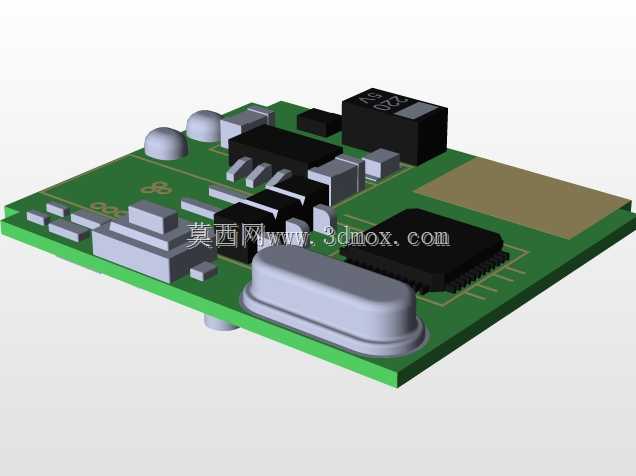

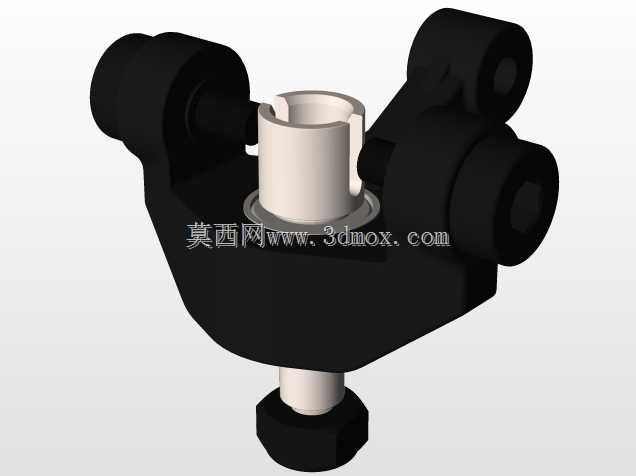

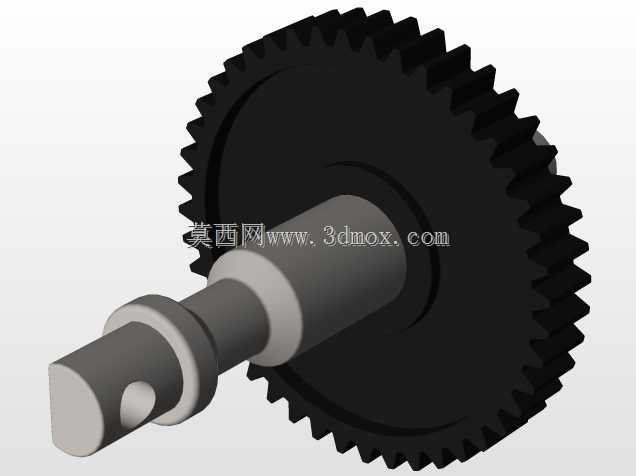

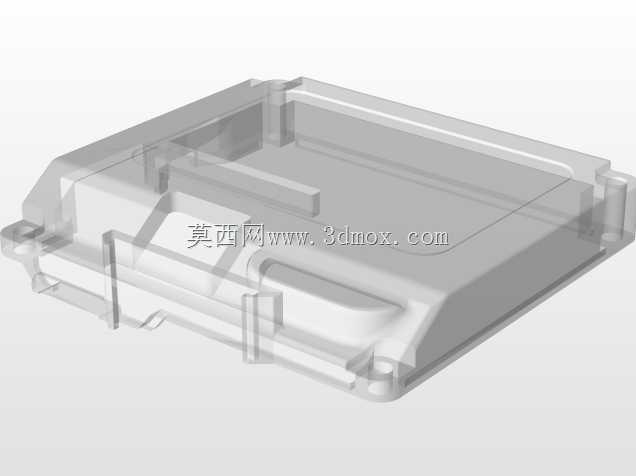

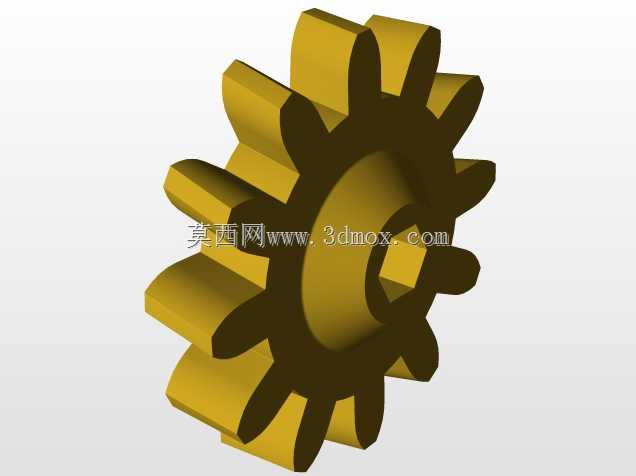

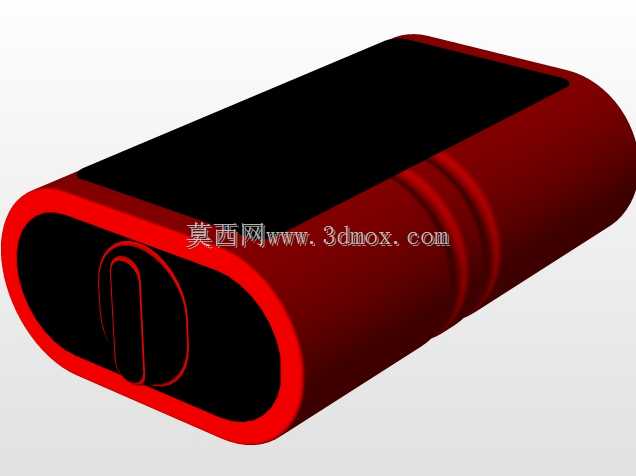

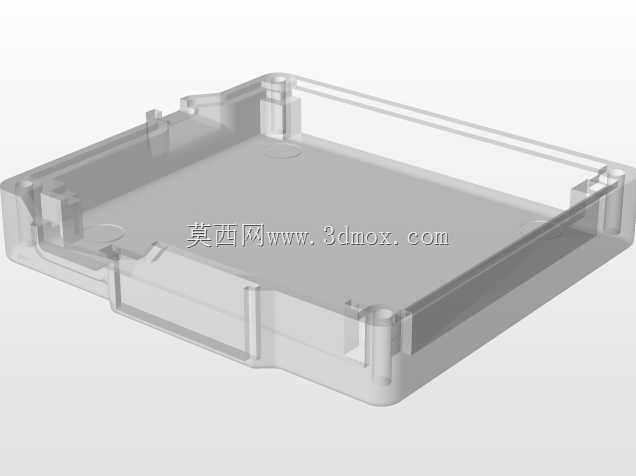

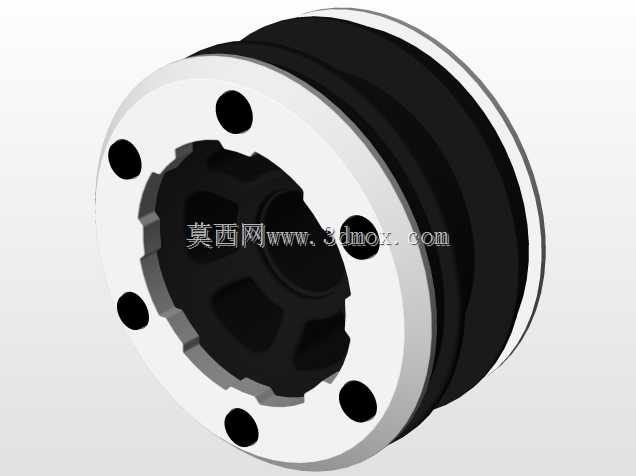

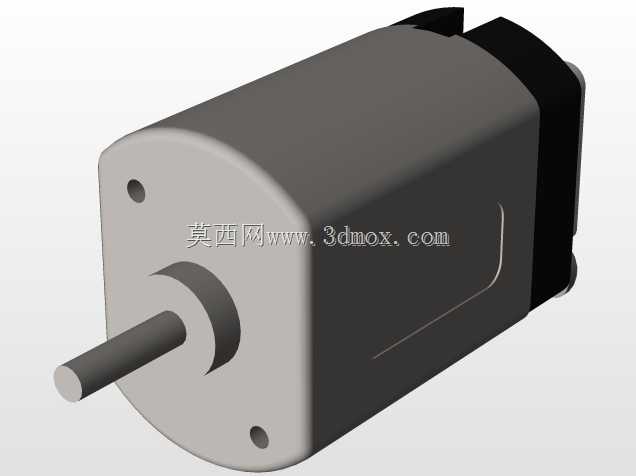

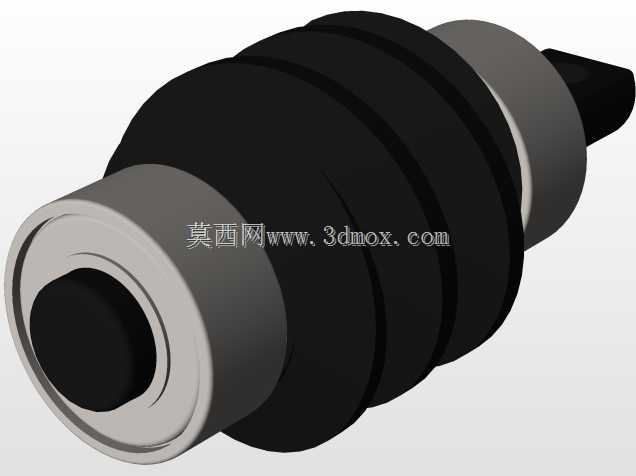

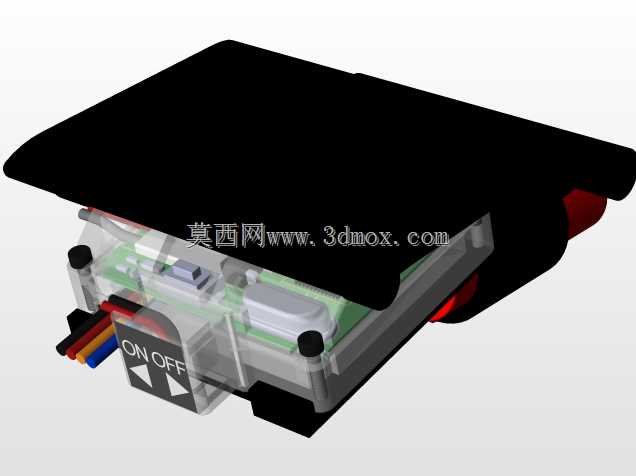

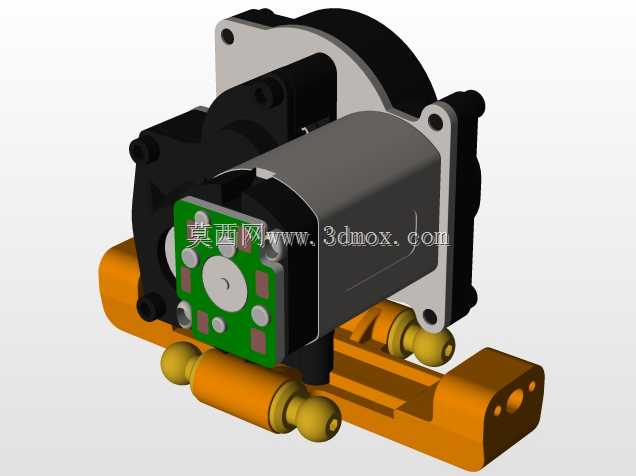

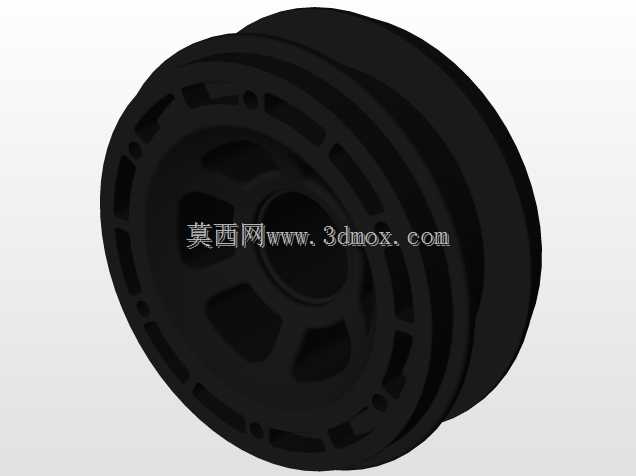

　　避免出现动力轮悬空打滑的问题。设计过程中优先考虑了部件的安装边界，车架管的排布避开了转向机构的运动干涉范围，转向拉杆的活动行程与前轮最大转角做了匹配校核，保证大角度转向时不会出现杆件剐蹭车架的问题；动力总成与传动结构全部布置在车架中部的低位区域，以此降低整车重心，在大坡度攀爬、侧倾行驶时能减少侧翻风险，电池、控制模块等电子部件则固定在车架中部的防护区域，外部被管架完全包围，即便出现翻滚工况也不会直接受冲击。轮组采用轮毂与轮边固定座分体式设计，轮毂上的多安装孔位可适配不同偏移量的轮边连接座，方便根据不同地形需求调整轮距，加宽轮距可进一步提升侧倾稳定性，适配大坡度攀爬场景，缩窄轮距则可提升狭窄路径的通过能力。车架前部预留了绞盘、

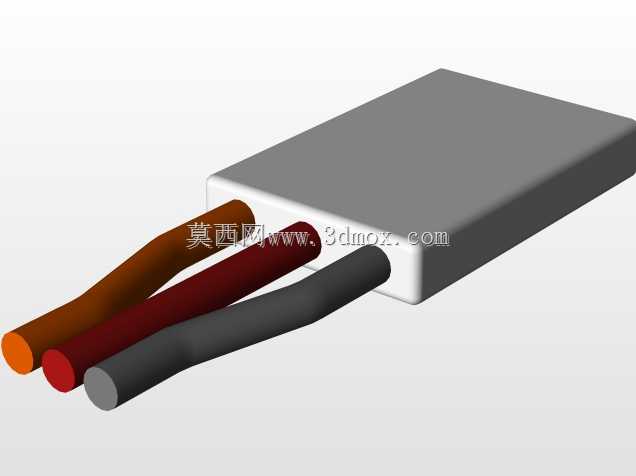

　　前置摄像头等拓展部件的安装位，管架上的标准化安装孔位可直接固定拓展配件，无需额外打孔破坏车架结构，后部的安装位可适配储物盒、后置配重块等部件，通过调整前后配重比优化爬坡时的轴荷分布，避免爬坡时出现抬头翘尾的问题。整车的管线全部沿车架管材内侧排布，通过卡扣固定在管架间隙中，既避免了越野过程中管线被树枝、碎石剐蹭破损，也让整体外观更整洁，不会出现管线外露干涉运动部件的问题。
