三爪式轴承拆卸拉马工具结构设计

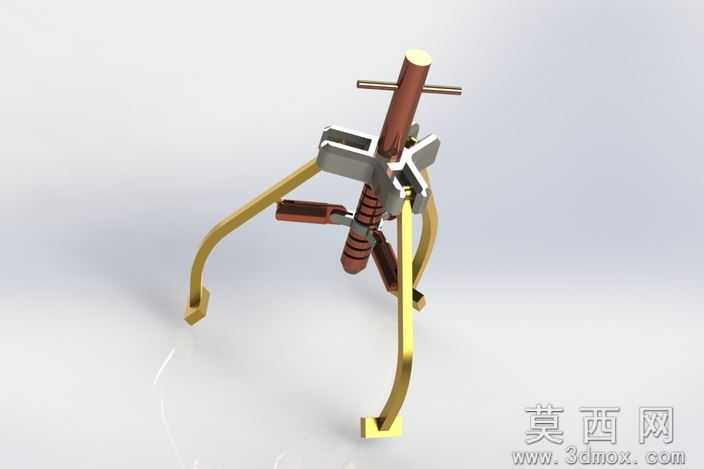

本作品为三爪式轴承拆卸拉马工具的三维建模设计成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械维修工具的实际使用逻辑与加工工艺要求，对每一处结构细节都做了精准还原。模型搭建阶段先以中心螺杆作为核心基准轴，完成顶部T型转动手柄的同轴配合设计，手柄与螺杆采用垂直十字交叉装配结构，保证转动施力时的力矩传递效率，螺杆中段设计了防滑滚花纹理，既可以在手动微调时增加摩擦力，也能在渲染阶段提升模型的真实质感。中心主体的滑动架结构采用对称式卡槽设计，三个拉爪通过铰接结构与滑动架连接，拉爪选用弯折式钩型结构，爪端做了加厚直角勾头设计，能够牢固勾住待拆卸轴承的内圈或外圈端面，避免施力过程中出现滑脱问题；拉爪与滑动架的铰接轴预留了合理的转动间隙，保证三个拉爪可以根据待拆卸工件的直径大小灵活调整开合角度，适配不同尺寸规格的轴承、皮带轮等盘类零件的拆卸需求。螺杆底部设计了顶针结构，顶针端面做了圆弧过渡处理，使用时顶针对准轴类零件的中心孔，旋转顶部手柄带动螺杆进给，即可通过三个拉爪的反向拉力平稳将轴承从轴上拉出，不会对轴件和轴承造成额外损伤。材质渲染阶段针对不同部件做了差异化材质分配：中心螺杆、铰接销轴、顶部手柄采用调质钢材材质，渲染时赋予金属磨砂质感，还原钢材经过热处理后的哑光金属色泽；三个拉爪采用黄铜合金材质，渲染时调整金属反射参数，呈现暖金色金属光泽，区分不同功能部件的同时提升模型视觉层次；滑动架主体采用镀锌钢材材质，赋予亮面金属质感，突出结构件的加工精度。整体装配过程严格校验了各部件的干涉情况，所有活动部件都预留了合理的运动间隙，既可以完整展示拉马工具的拆卸动作原理，也能够直接导出工程图用于实际加工生产，设计过程充分考虑了工具的受力合理性，三个拉爪呈120度均匀分布，保证施力时拉力均匀作用在工件端面，避免偏载造成的工件损坏或工具变形，整体结构紧凑、操作便捷，完全符合机械维修场景下的手动拆卸工具使用需求。
