手动内螺纹连接球阀三维结构设计

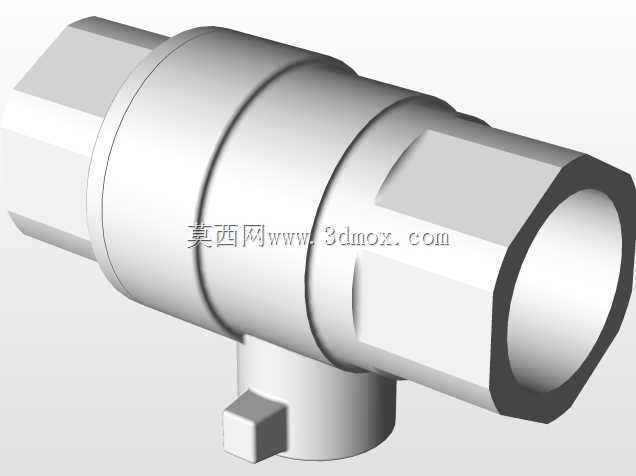

　　这款手动球阀的结构设计完全围绕民用及小型工业管路的流体截断需求展开，日常可适配家装水路、小型气动回路、低压燃油输送等场景，核心作用是在管路系统中实现介质通断的快速控制，相比闸阀、截止阀，它的开关行程更短，操作力矩更小，只需要将手柄扳动90度即可完成全开或全关动作，日常运维操作效率更高。从结构设计逻辑来看，整体采用侧装式固定球结构，阀体为两段式内螺纹连接设计，两端的内螺纹接口直接对应常规低压管路的外螺纹接头，安装时不需要额外焊接法兰，只需要配合生料带做螺纹密封即可完成装配，安装边界预留了足够的扳手操作空间，不会因为阀体结构紧凑导致安装时扳手卡滞。球体部分采用通孔等径设计，全开状态下流道和管路内径完全一致，介质流经时的压力损失极小，

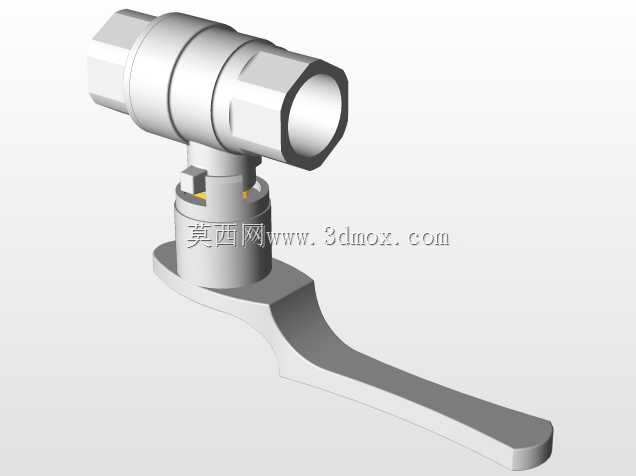

　　不会出现截流导致的管路压降问题，也不容易在阀腔内部残留介质杂质，降低长期使用后的结垢卡滞风险。阀杆采用下装式防飞出结构，即使在管路带压状态下误操作松开阀杆压盖，阀杆也不会被内部介质压力顶出造成泄漏，密封结构上，球体和阀座之间采用软质密封面配合，低压状态下的密封可靠性远高于金属硬密封结构，完全适配水、压缩空气、轻质燃油等无强腐蚀性的介质工况。手柄采用加长杠杆式设计，力臂长度经过力矩核算，即使阀座在长期使用后出现轻微老化抱紧球体，操作人员不需要借助额外加力杆，仅靠手部力量就能完成开关动作，手柄表面做了弧度贴合处理，握持时不会出现硌手的问题。整体外形尺寸控制紧凑，阀体主体的最大外径和同通径的管路接头尺寸接近，

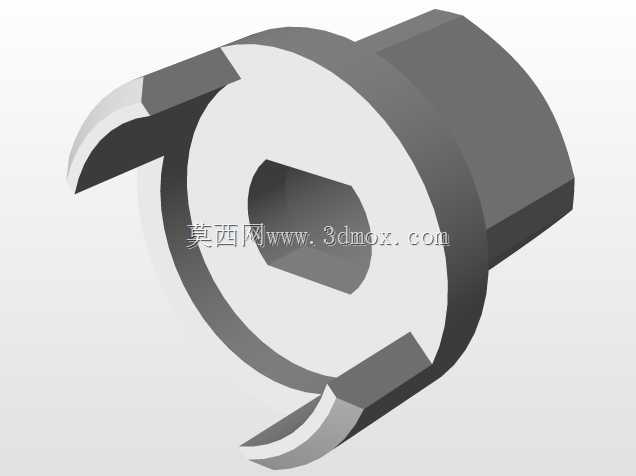

　　在狭小的设备内部管路布局场景下，不需要预留过大的安装空间，阀杆的旋转中心和两端接口的同轴度公差控制在0.1mm以内，装配后不会出现球体偏磨导致的内漏问题。在建模过程中，所有配合面都预留了合理的装配公差，螺纹部分按照国标管螺纹的标准参数建模，导入装配环境后可以直接和标准管路接头完成虚拟装配验证，不会出现干涉问题，阀杆和阀体之间的填料函空间也做了准确还原，后续如果需要做密封结构优化，可以直接在这个模型基础上调整填料压盖的尺寸参数，不需要重新搭建基础阀体结构。
