浮球式液位控制进水阀结构设计

　　这类浮球式进水阀是民用供水、小型工业储水系统里最常见的液位控制元件，日常在屋顶高位水箱、卫生间蹲便器水箱、小型冷却塔补水池、常压储水罐的进水端都能见到它的身影，核心作用是无需外接电源与额外控制信号，仅靠液位浮力变化自动完成进水通断，维持储水容器内的液位稳定在设定区间，避免溢水或者缺水。从结构设计逻辑来看，整个阀体采用角式通径布局，进水端为外螺纹接口，适配常规供水管道的内螺纹连接，安装时阀体垂直固定在水箱侧壁的预设安装孔位，进水端接入供水侧管路，出水端朝向水箱内部，杠杆臂从阀体侧部的阀芯联动端延伸而出，末端连接空心浮球。设计时需要重点考虑杠杆的力矩匹配：浮球产生的浮力通过长力臂放大后，要能可靠克服进水端的供水压力对阀芯的顶推力，

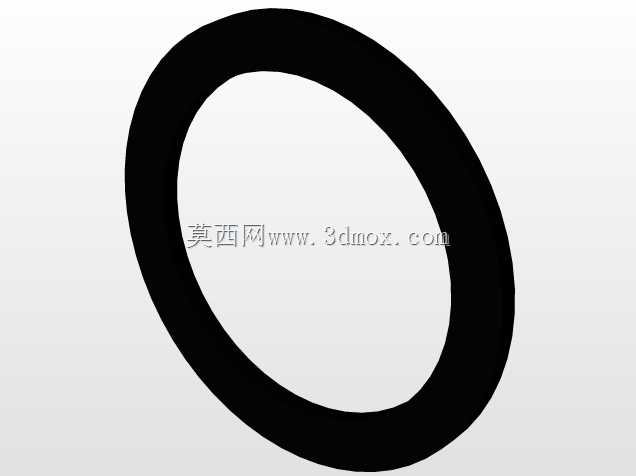

　　保证液位到达设定高度时，阀芯能完全密封切断进水，不会出现关闭不严的持续漏水问题；同时杠杆的铰接位置预留了足够的摆动间隙，不会因为长期泡在水中产生水垢卡滞，导致动作失灵。外形尺寸上，阀体主体的安装占用空间很小，垂直方向的安装高度仅需预留10厘米左右的管壁安装空间，杠杆臂的长度根据控制液位的高度差设计，常规家用款的臂长在20厘米到30厘米区间，浮球直径多为8厘米到12厘米，安装时需要注意浮球的摆动范围内不能有水箱内的加强筋、拉筋等障碍物，避免浮球卡滞无法随液位升降。阀芯部分采用软密封结构，密封面贴合度高，在常规0.1MPa到0.6MPa的市政供水压力下都能实现可靠密封，不会出现高压下关不住、低压下漏水的问题；

　　阀体过流通道的通径设计匹配常规供水流量，不会因为通径过小导致补水速度过慢，也不会因为通径过大导致阀芯关闭时水锤冲击过大。建模过程中需要重点还原铰接位置的配合间隙、浮球与杠杆的连接结构、阀芯的行程范围，保证装配后整个杠杆摆动动作顺畅，没有运动干涉，同时要还原进水接口的标准螺纹尺寸，方便实际选型时匹配对应的管路配件。这类阀门的结构可靠性高，几乎没有易损电子元件，仅需定期清理阀芯处的水垢杂质就能长期稳定工作，是常压储水系统里成本最低、可靠性最高的液位自动控制方案，在无供电的偏远区域供水系统、临时储水设施里应用尤为广泛。
