三自由度水平关节Scara工业机械手结构

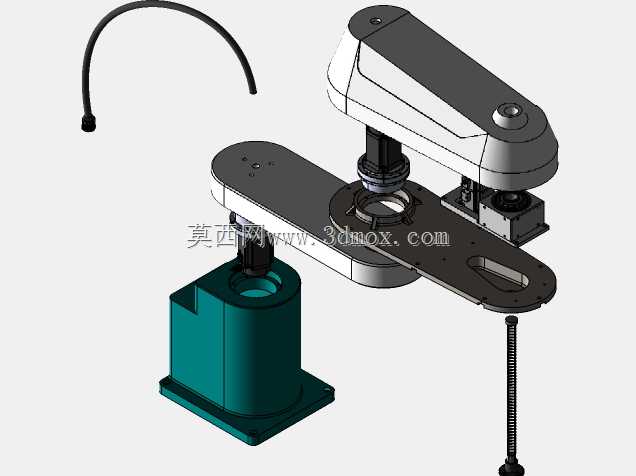

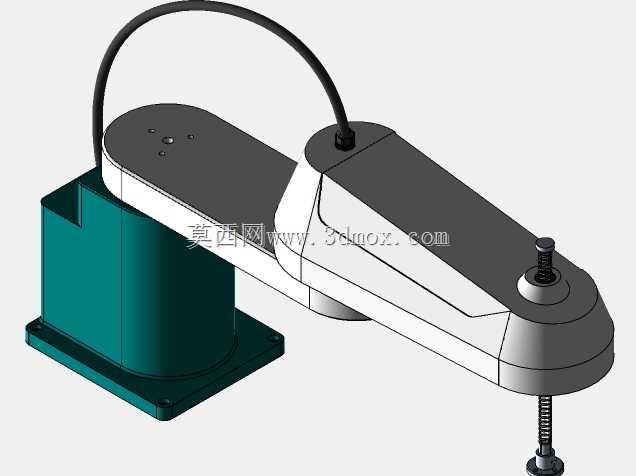

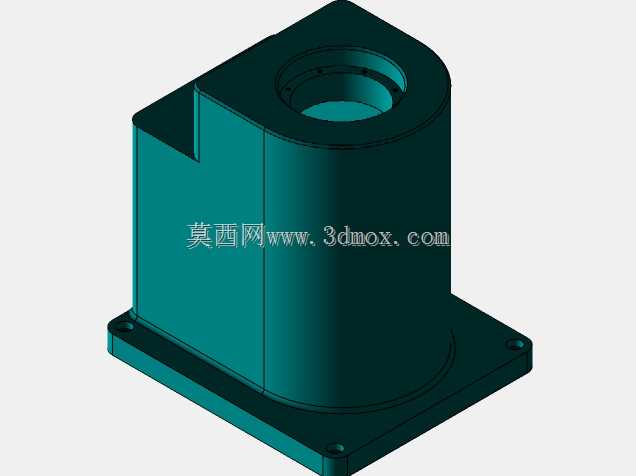

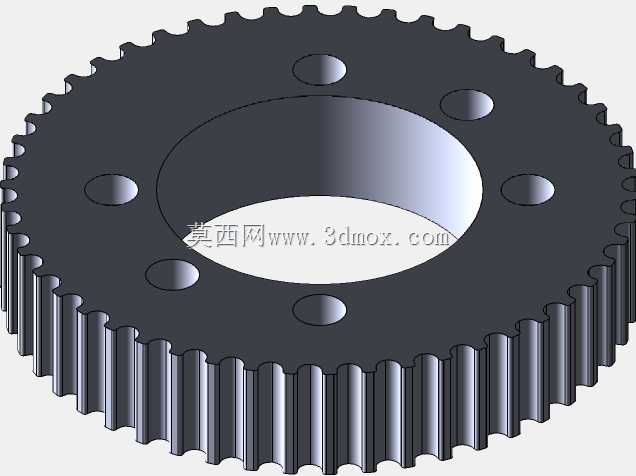

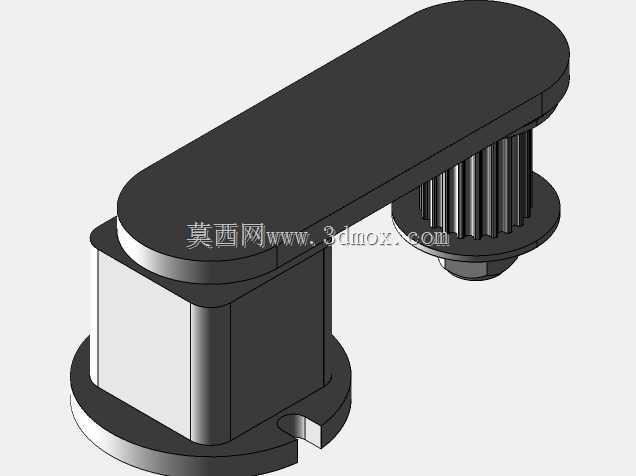

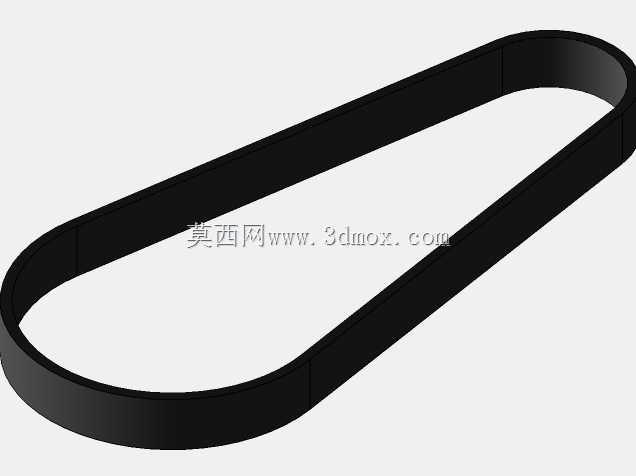

　　这款三自由度水平关节机械手，是面向3C电子组装、轻量工件搬运、点胶涂覆、螺丝锁付等高频轻载作业场景开发的执行机构，在消费电子产线的PCB板插件、小型零部件上下料工位中适配性极强，相比六轴关节机器人，它在水平平面内的运动速度更快，重复定位精度更易控制，针对平面内的轨迹作业需求，能大幅压缩工位节拍时间。从结构设计逻辑来看，它采用串联水平关节布局，两个旋转关节负责水平平面内的XY方向定位，末端的丝杆升降轴负责Z方向的垂直进给，没有额外的俯仰、偏航自由度，从根源上规避了多关节耦合带来的刚度不足问题，在垂直方向的负载承载能力上表现更稳定，不会出现悬臂下垂导致的定位偏差。设计阶段优先考虑了产线安装的空间边界，底座采用方形法兰安装结构，

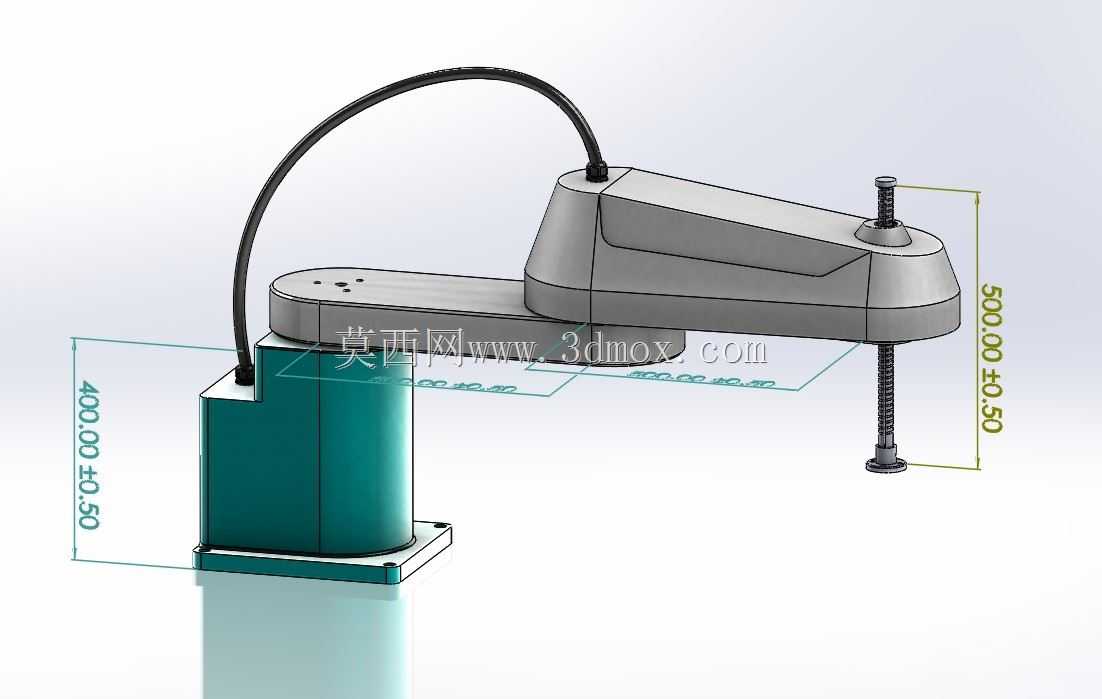

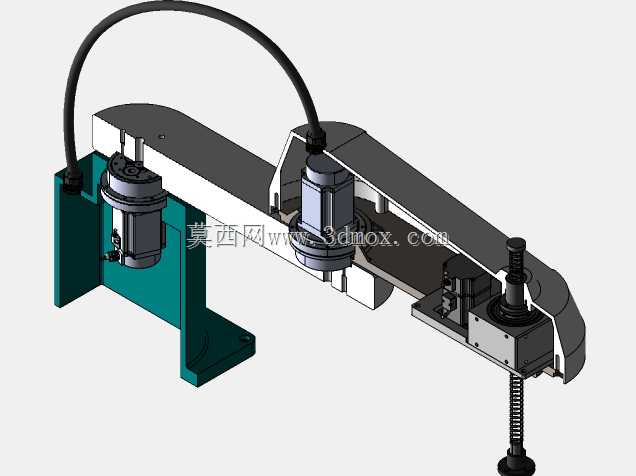

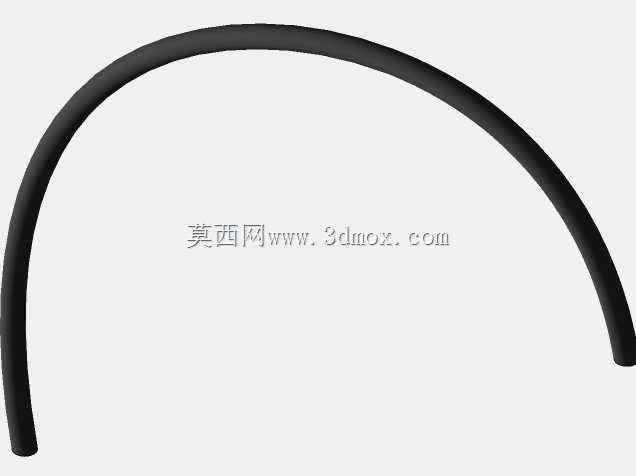

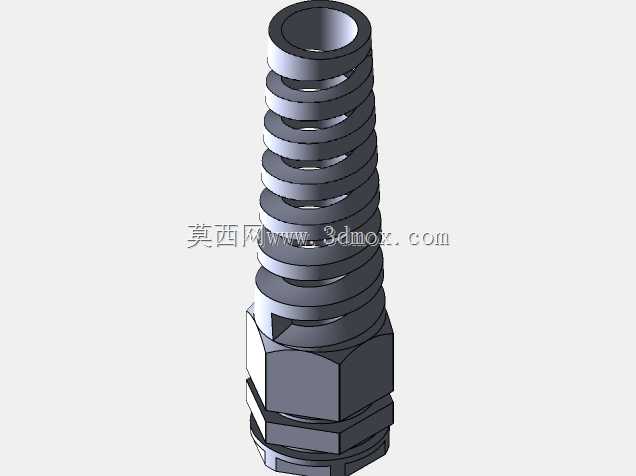

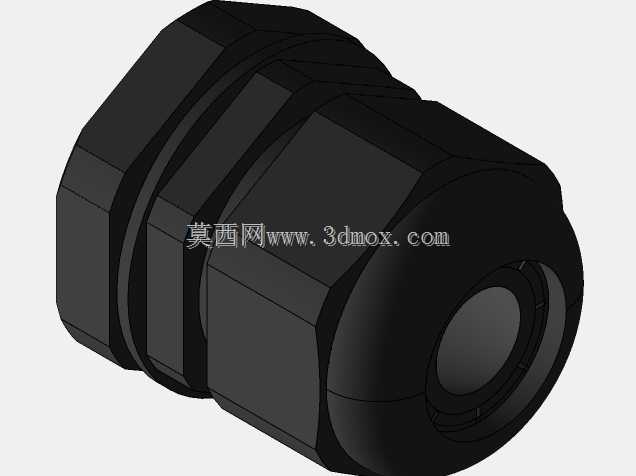

　　固定时不需要额外做复杂的地基适配，直接通过螺栓锁紧在设备台面或者铝型材机架上即可，安装基准面的平面度要求控制在常规机加工精度范围内即可满足使用需求。整机水平作业覆盖半径达到1000mm，能够覆盖单工位周边较大范围的作业区域，不需要额外增加外部行走轴就能满足常见的多工位流转作业需求；垂直方向的升降行程预留了足够的调节余量，能够适配不同高度的工装夹具、载具托盘，末端可以根据作业需求更换夹爪、吸嘴、点胶阀、电批等不同执行端，快换接口的位置预留了走线空间，本体附带的拖链结构可以将气管、信号线规整收纳，避免运动过程中管线拉扯干涉。关节部位的走线全部采用内置走管配合外置弧形拖链的设计，大臂旋转过程中管线不会出现外露弯折、磨损剐蹭的问题，

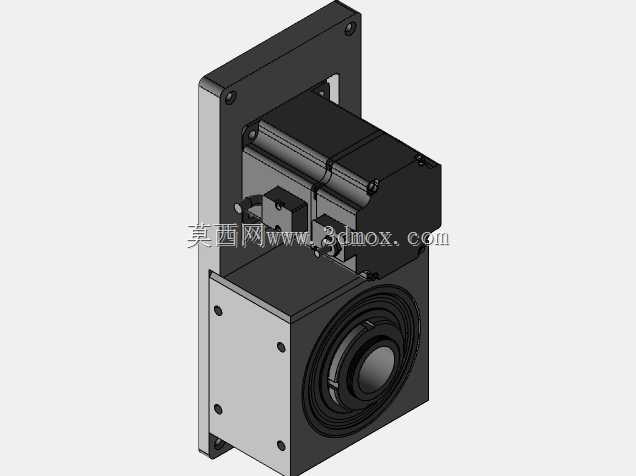

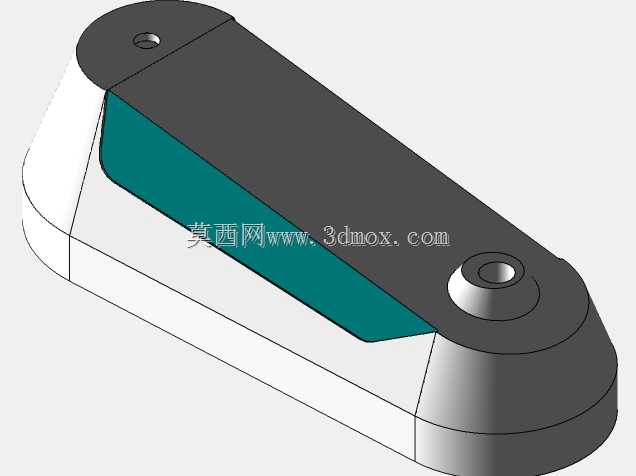

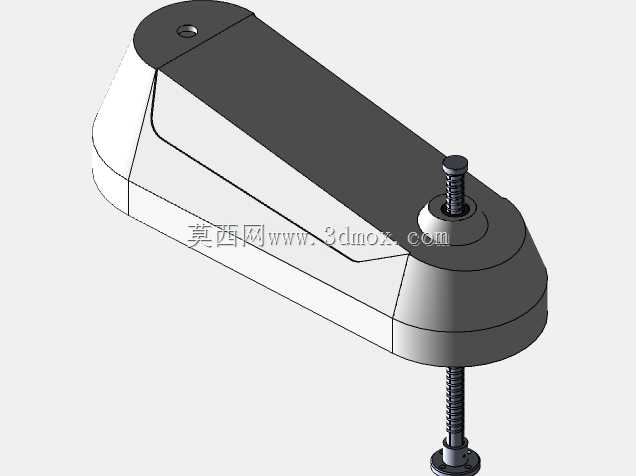

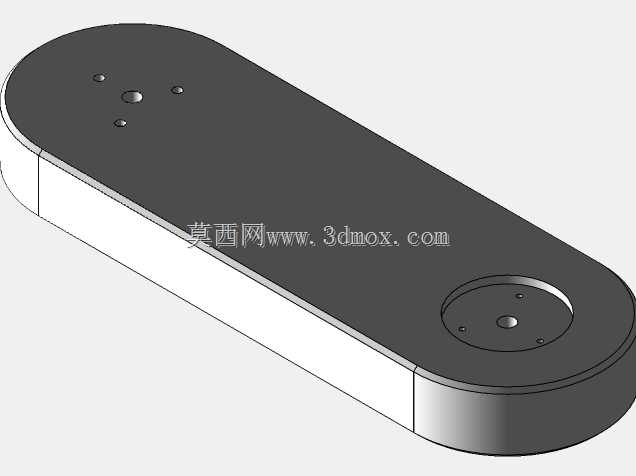

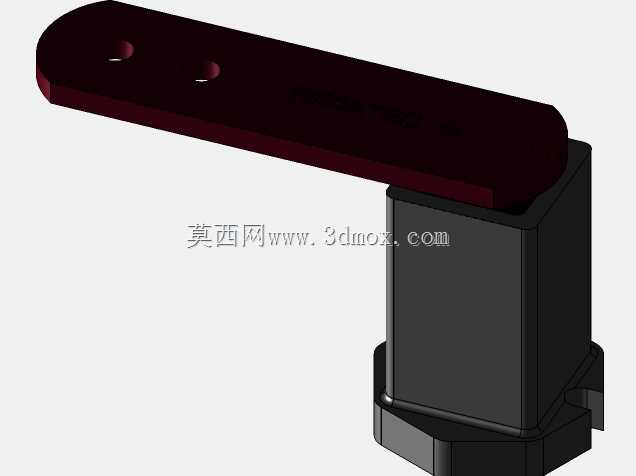

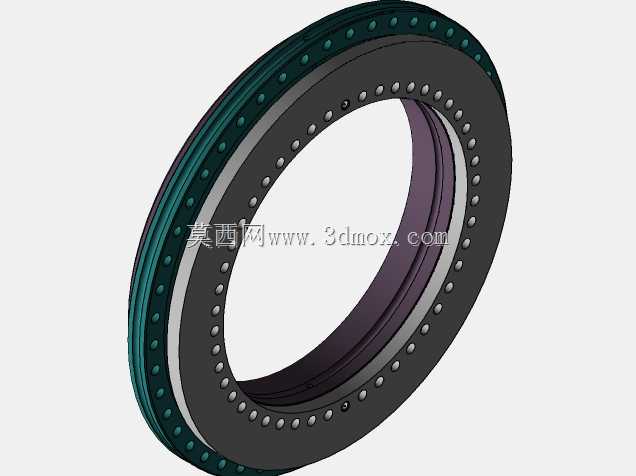

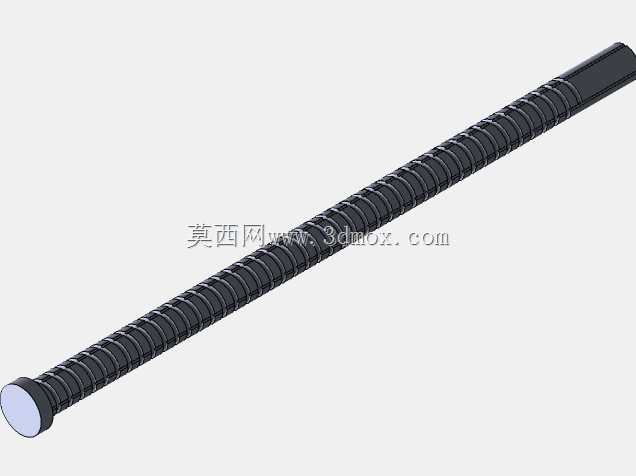

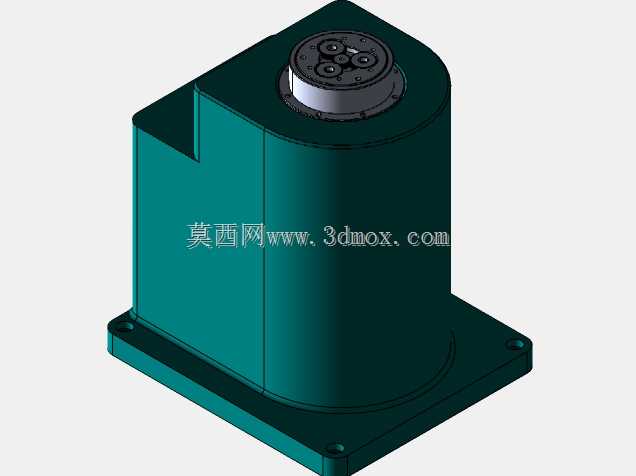

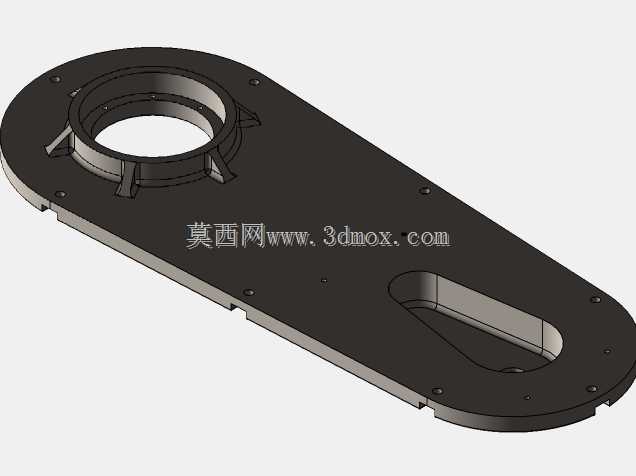

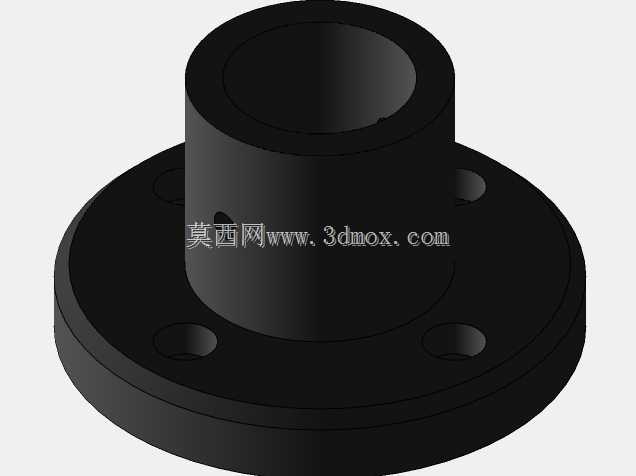

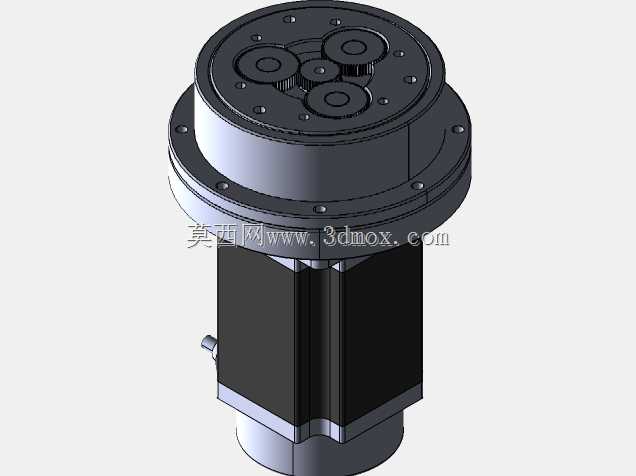

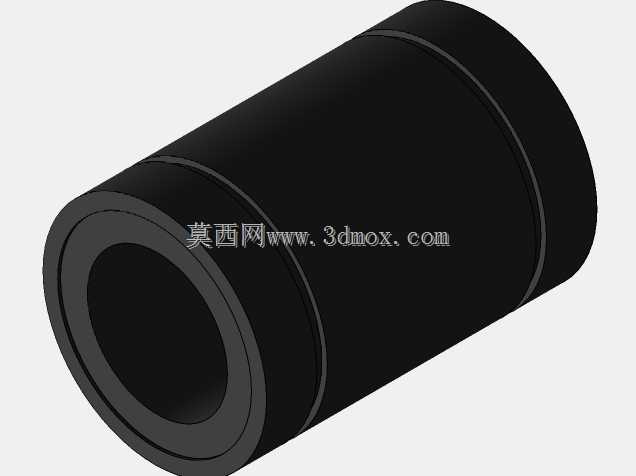

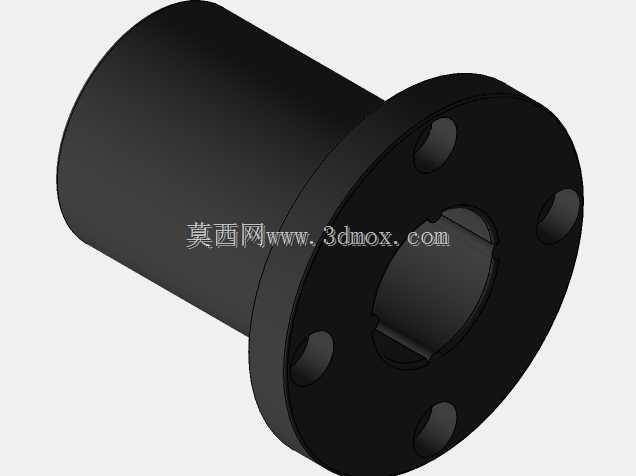

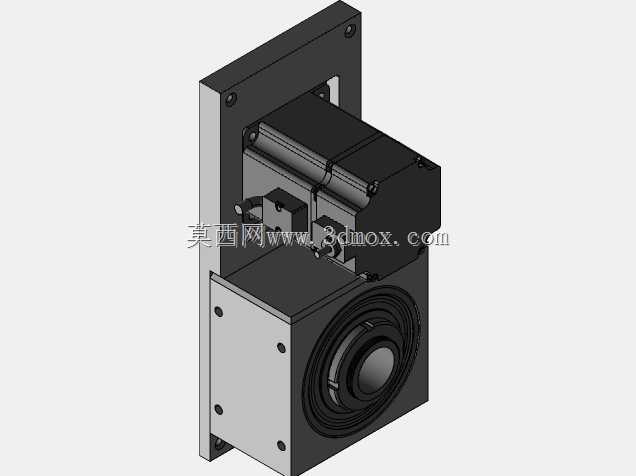

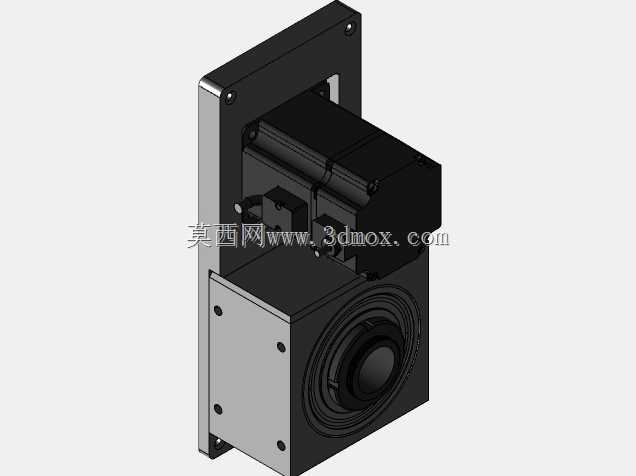

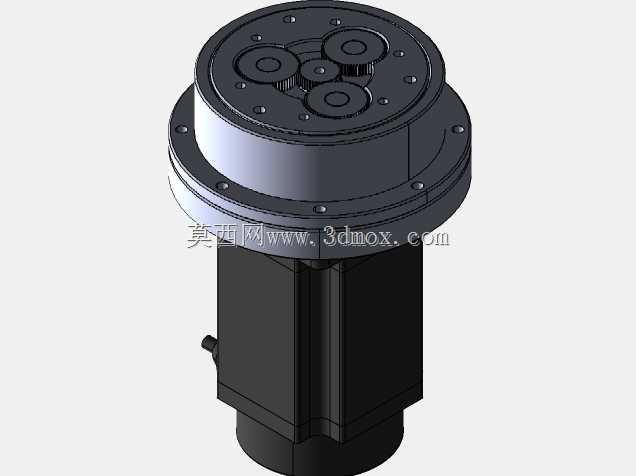

　　长期运行的管线故障率更低。大臂与小臂的转动配合处采用了高精度交叉滚子轴承支撑，径向与轴向的跳动量控制在极小范围内，保证高速运动过程中不会出现关节晃动，末端执行端的定位稳定性更强。底座部分采用一体化铸造结构，内部预留了伺服驱动、控制板卡的安装空间，不需要额外配置独立的电气柜，进一步压缩了整机占用的产线空间，对于紧凑布局的自动化产线来说，空间利用率更高。从运动特性来看，两个水平旋转关节的配合可以实现平面内任意轨迹的插补运动，不管是点对点的快速移位，还是连续轨迹的涂胶、锁螺丝作业，都能保持稳定的运动速度，不会出现关节死点，在作业半径范围内没有运动盲区。升降轴采用丝杆传动结构，相比皮带传动的垂直轴，它的Z向定位精度更高，下压作业时的刚性更好，在进行压合、锁付这类需要轴向力的作业时，不会出现轴向下沉的偏差。
