轨道式重载作业机器人搭载臂架结构

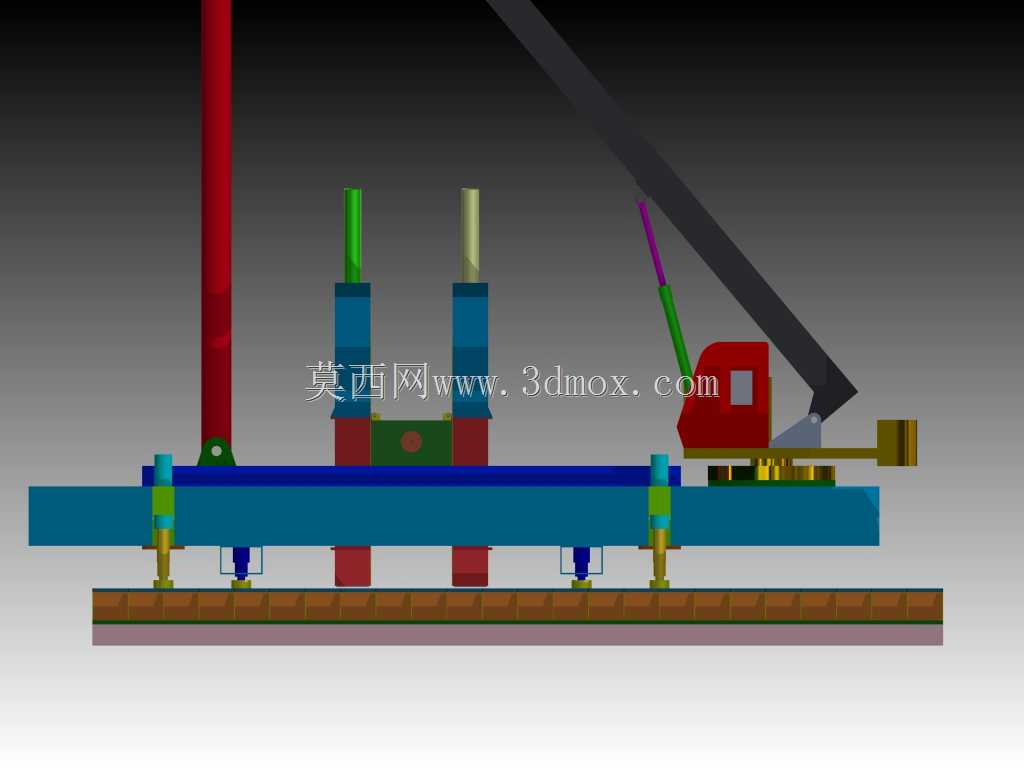

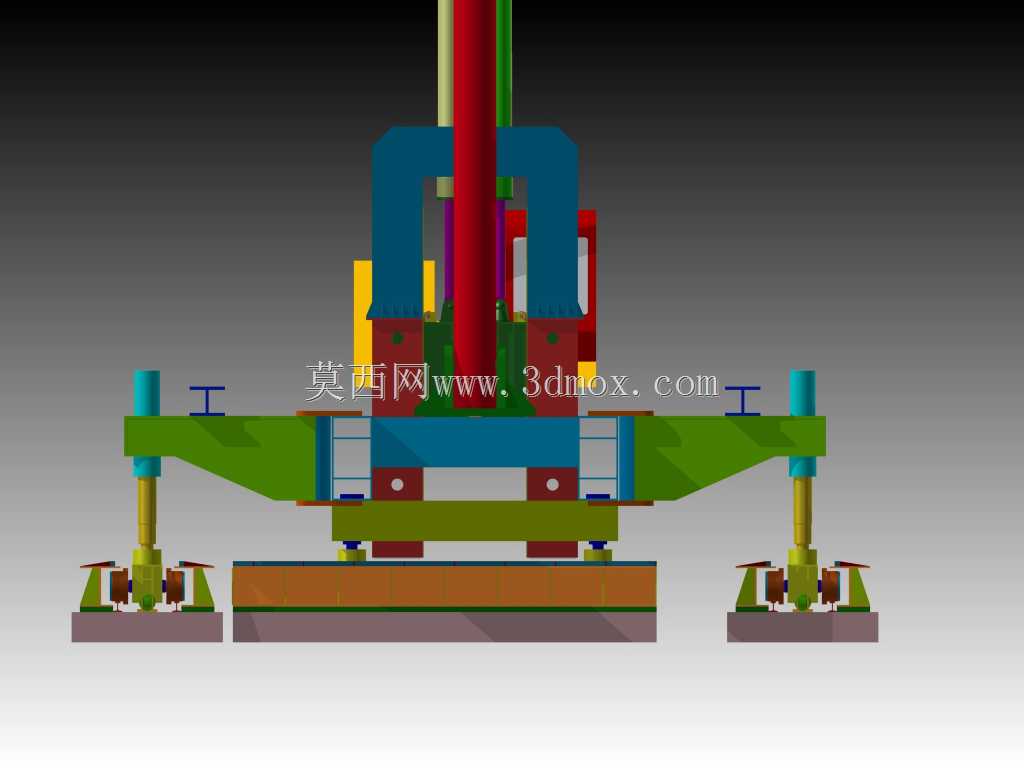

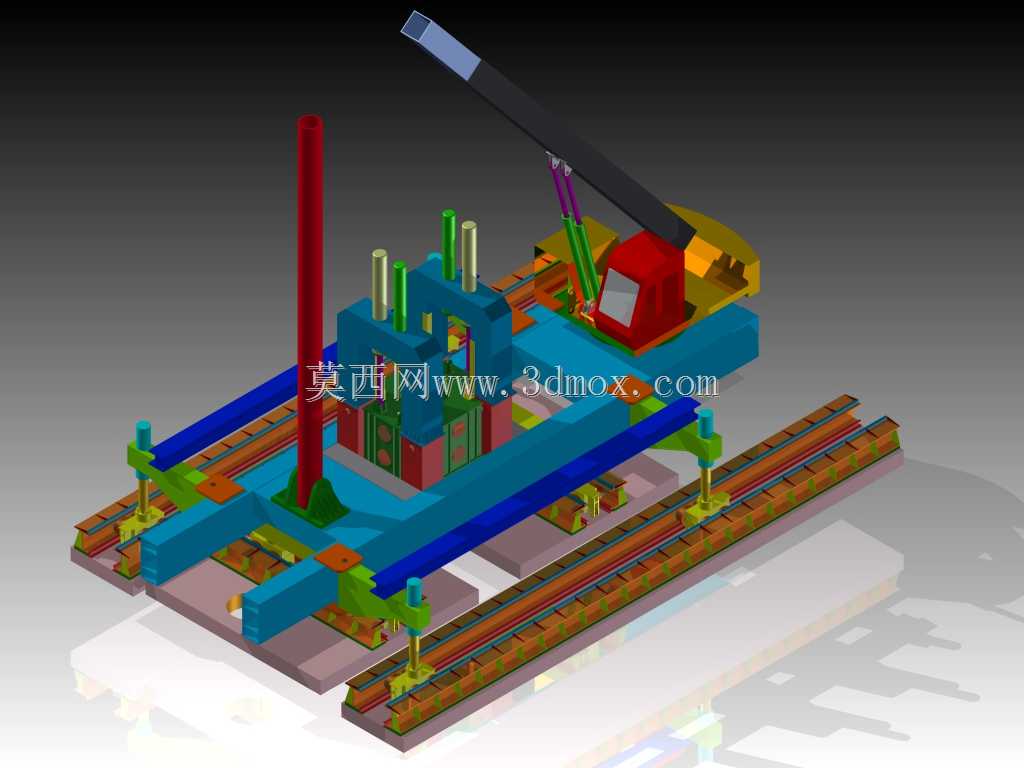

　　该结构面向长跨度工位的重载作业场景设计，常见于重型构件加工车间、大型装备装配产线、长型材连续处理工位，解决固定工位机器人作业覆盖范围不足、大跨度转运作业效率低的痛点，可搭载焊接终端、抓取夹具、检测探头等不同执行端，完成沿轨道方向的连续作业任务。整体采用双平行导轨作为行走承载基础，行走平台通过多组导向轮与承载轮贴合导轨轨面，侧向设置可调式压紧轮抵消作业时的侧向倾覆力矩，平台底部预留执行元件安装接口，可根据作业需求加装不同功能的末端工装。平台主体采用箱型焊接结构作为承载基体，内部设置纵横交错的加强筋板，在控制整体自重的前提下提升结构刚性，避免臂架全伸作业时出现过大的结构形变。搭载的臂架采用多节伸缩式结构，内置液压驱动管路与线缆拖链，

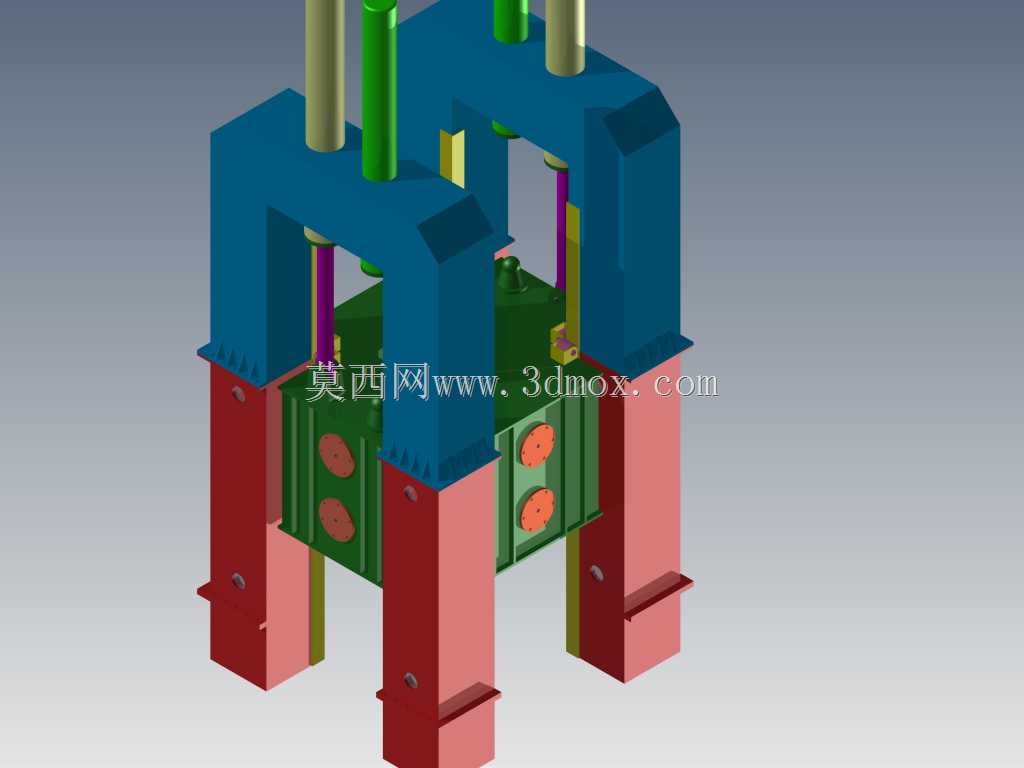

　　臂架根部通过回转支承与平台基体连接，可实现水平方向的回转调整，臂架变幅机构采用铰接式液压缸驱动，可根据作业高度需求调整臂架仰角，末端预留标准法兰接口，可快速适配不同作业负载。设计过程中优先考虑轨道安装的边界条件，导轨跨距可根据现场工位宽度进行适配调整，行走轮组的安装座采用腰型孔设计，可补偿轨道铺设时的平行度误差，降低现场安装调试的精度要求。平台上设置的立式导向柱可搭配升降式辅助工装，在进行重型构件作业时提供额外的竖直方向导向与支撑，抵消臂架作业时传递到平台的反向力矩。臂架的各节伸缩段内置滑块导向结构，伸缩过程中无卡滞，各铰接点均设置自润滑轴承，减少长期运行的维护工作量。整体结构的行走驱动采用轮边减速方案，驱动力矩充足，

　　可在满载状态下实现平稳启停与低速匀速行走，满足连续焊接、匀速检测等对行走速度稳定性有要求的作业场景。平台上的管线采用分区域排布设计，动力管路、控制线缆、信号传输线缆分开固定，避免作业过程中管线相互干涉磨损，同时预留足够的拖链弯曲半径，保证臂架全幅度动作时管线不会出现拉扯损伤。
