食用油瓶盖注塑成型模具结构设计

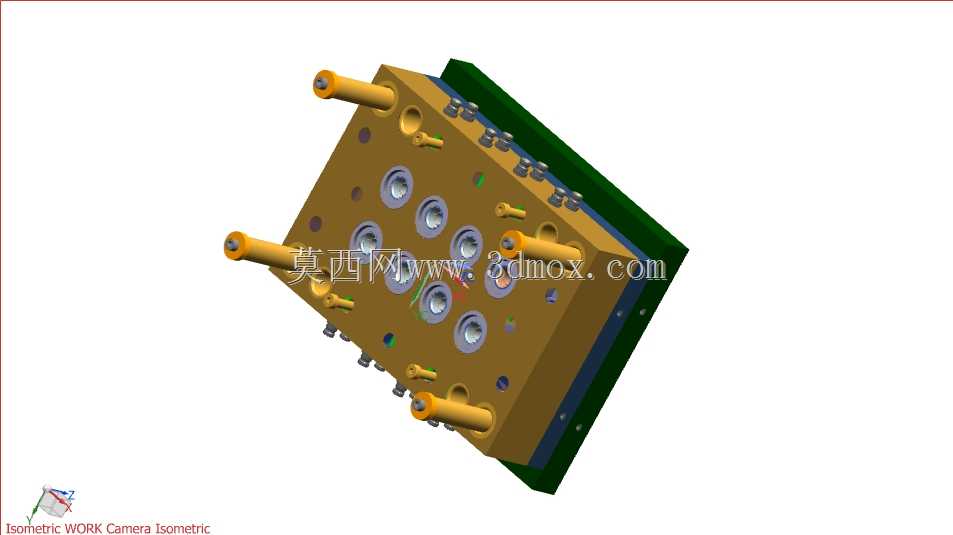

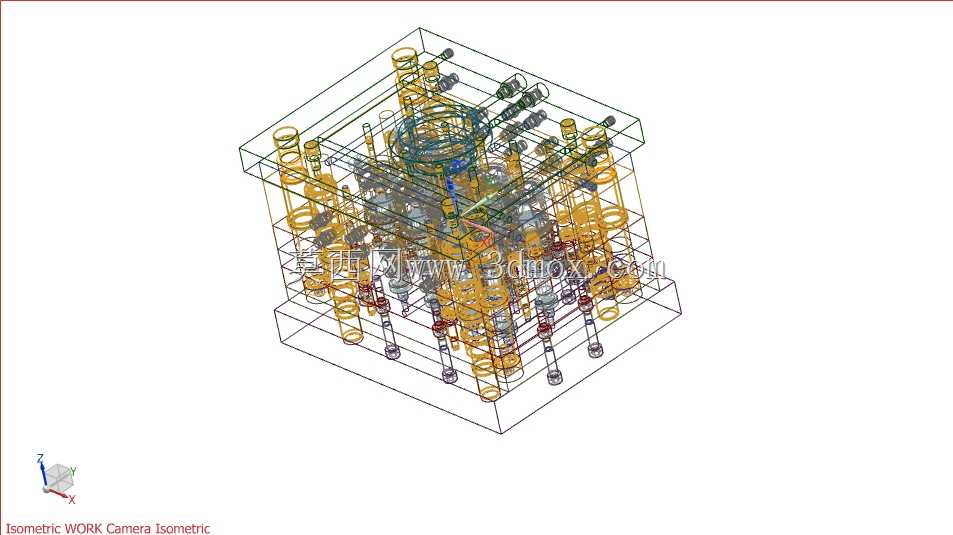

　　这套模具面向食用油包装瓶盖的批量注塑生产场景，适配常规卧式注塑机安装使用，核心是实现带密封内牙、防滑外纹的塑料瓶盖的连续高效成型，匹配食品级PP原料的注塑工艺参数，满足快消品包装行业对瓶盖尺寸精度、密封性能、生产节拍的严苛要求。从结构布局来看，模具采用细水口模架结构，进胶点设置在瓶盖顶面中心位置，避免进胶痕迹残留在瓶盖外侧影响外观质感，同时保证熔融塑料能够均匀填充型腔各个角落，减少瓶盖边缘缺胶、缩水的成型缺陷。冷却系统采用随形回路设计，围绕型腔、型芯分别布置独立的冷却水道，水道距离成型面的距离保持均匀，确保成型过程中模温均衡，缩短冷却保压时间，将单模成型周期控制在合理区间，适配大批量生产的效率需求。顶出机构采用推板加顶针组合的方式，

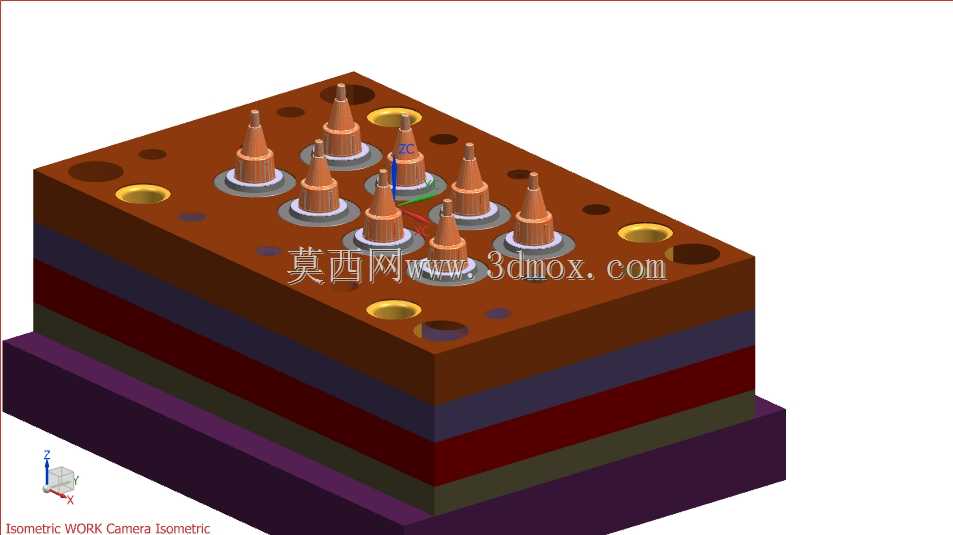

　　针对瓶盖内螺纹结构，设计了旋转脱牙的抽芯结构，开模过程中通过齿轮传动带动型芯旋转，配合推板的缓慢顶出动作，让瓶盖平稳脱离型芯，避免硬顶造成的瓶盖内牙拉伤、变形问题，保证成型后瓶盖的螺纹配合精度，满足与油瓶瓶口的旋合密封要求。导向定位系统采用精密导柱导套配合零度精定位结构，保证动定模合模时的同轴度，将合模错位误差控制在微米级，避免成型后的瓶盖出现偏心、壁厚不均的问题，同时提升模具连续生产过程中的结构稳定性，减少长期开合模带来的定位磨损。排气结构开设在型腔填充末端以及螺纹型芯的配合间隙处，避免填充过程中困气造成的瓶盖烧焦、气泡缺陷，保证成型后瓶盖的外观质量与结构强度。整套模具的安装尺寸适配市面上主流吨位的卧式注塑机，定位圈、

　　浇口套尺寸符合通用安装标准，上下模的安装螺孔位置、开模行程预留都经过匹配校核，不需要额外改装即可直接上机调试生产，模具的易损件比如导套、顶针、密封件都采用标准件设计，方便后期生产过程中的快速更换维护，减少停机维护时间。在结构设计过程中，充分考虑了生产过程中的操作便利性，模具的吊环孔位置、撬模槽、分模面撬模位都做了合理布置，方便上下模吊装、拆模维护，同时流道凝料的脱落路径做了避让设计，避免生产过程中凝料卡滞影响连续自动化生产。
