带安装基座的多孔网篮注塑模具结构

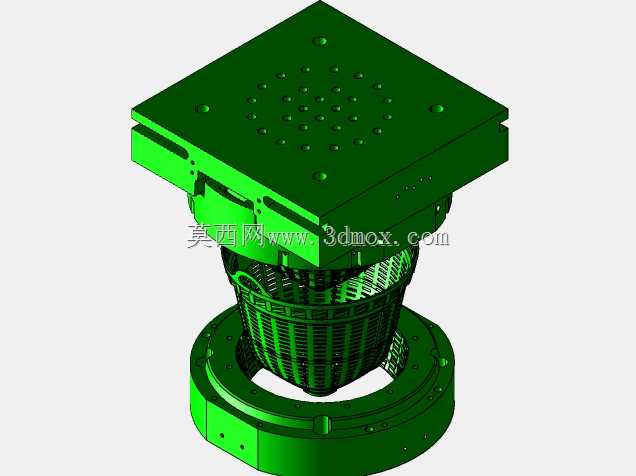

　　这套模具结构针对带密集网孔的篮状塑件设计，日常应用场景覆盖日用品收纳、工业小件周转、食品沥水等多个领域，核心用途是通过注塑工艺一次成型带侧壁网格、顶部多孔盖板、底部安装定位环的一体式网篮塑件，避免后续拼接带来的强度不足、接缝毛刺等问题。从结构设计逻辑来看，顶部方形模架板设置了多组均匀排布的排气孔与定位销孔，对应塑件顶部盖板的多孔特征，孔位排布避开了熔体充模的最后汇合区域，能有效减少困气导致的缺胶、烧焦缺陷，模架板边缘的侧向凸台是滑块抽芯机构的安装位，用来成型网篮侧壁的外凸卡扣结构，无需后续二次加工卡扣装配位。中间的型腔部分直接成型网篮的网格侧壁，网格筋条的厚度做了均匀过渡设计，避免厚薄差异过大导致的塑件收缩不均、表面缩痕，

　　型腔与上下模板的配合面做了0.02mm的精定位止口，合模时能自动校正同轴度，防止飞边产生。底部的环形安装基座是整套模具的动模固定端，基座上的沉头孔用来将动模部分锁紧在注塑机的动模板上，基座内圈预留了顶出机构的安装空间，顶杆排布对应网篮底部的加强筋位置，顶出时受力均匀，不会顶穿薄壁的网格结构。设计过程中优先考虑了熔体充模的流动平衡，浇口设置在底部基座的中心位置，熔体从底部向上填充，顺着网格筋条的走向均匀流向顶部盖板，填充过程中型腔内的空气可以从顶部模架的排气孔顺利排出，不需要额外开设复杂的排气槽。安装边界方面，整套模具的外形适配200吨级卧式注塑机的拉杆间距，顶部定模的定位圈尺寸匹配注塑机的定位孔标准，无需额外加装过渡法兰，

　　底部动模的顶出孔位置与注塑机的顶杆位置完全对应，安装时不需要额外调整顶杆排布。针对网篮的密集网格特征，型腔部分采用了镶拼式结构，每个网格单元都做了独立镶件，后续如果出现单个网格的磨损、碰伤，只需要更换对应镶件即可，不需要整体报废型腔，大幅降低了模具的维护成本，镶件之间的配合间隙控制在0.005mm以内，既保证了排气效果，又不会产生飞边毛刺。
