五升容量手提式塑料储液容器结构设计

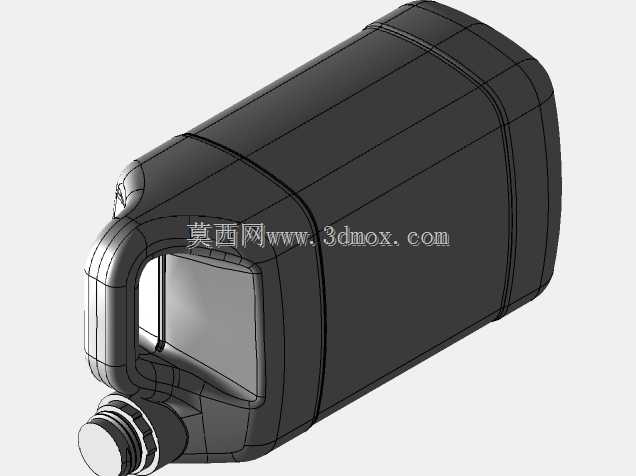

　　这款五升容量的手提储液容器，日常多用于车用机油、民用清洁剂、液态农资等流体类物料的盛装与转运，在快消品包装、汽修维保、家庭清洁场景中都有极高的普及度。设计阶段首先要平衡盛装容量与握持搬运的人机体验，整体采用立式窄长布局，主体截面做带圆角的类矩形处理，既能够在堆叠码放时最大化利用仓储平面空间，也能避免纯圆柱结构滚动滑落的问题。顶部集成的一体式提手做了内凹弧形贴合处理，握持区域的截面宽度匹配成年人手掌自然弯曲的弧度，满液状态下单手提携时不会出现硌手的情况，提手与桶身的衔接位置做了渐变加厚的过渡结构，避免注塑成型时出现缩痕，同时也能强化提手根部的抗弯折强度，防止满装搬运时出现根部断裂的问题。注液口设置在提手旁侧的顶部位置，

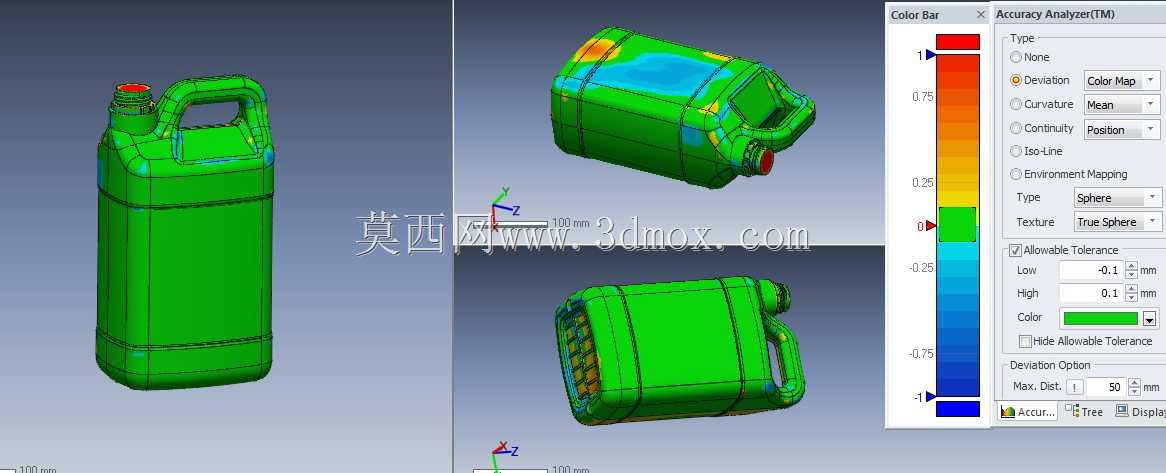

　　口径匹配常规的螺纹密封盖尺寸，倾倒时流体不会顺着桶身外壁流淌，桶口的密封台阶做了多道环形凸起，配合密封盖内的垫片可以实现倒置无渗漏的密封效果。桶身侧壁做了多道环形的加强筋结构，不需要额外增加壁厚就能大幅提升桶身的抗侧压、抗形变能力，在堆码存放时上层容器的载荷可以通过加强筋均匀传导到桶身整体，避免薄壁结构出现鼓胀变形。从壁厚设计来看，整体采用渐变壁厚方案，底部承重区域壁厚略高于侧壁，提手衔接位置做局部加厚，既能够控制整体的材料用量，也能保证各个受力位置的结构强度满足使用要求。设计过程中通过模流分析验证了不同位置的成型质量，确认壁厚过渡区域不会出现明显的熔接痕、缩孔等注塑缺陷，同时也对满液状态下的结构形变做了仿真校验，确认提手悬挂、

　　侧方挤压、跌落冲击等常见工况下的形变量都在允许范围内，不会出现开裂、渗漏等失效问题。桶身底部做了内凹的支撑脚结构，放置时可以保证接触面的稳定性，即使在略有不平整的台面上也能平稳放置，不会出现倾斜歪倒的情况。倾倒时的流体流速也经过结构优化，桶口的导流面做了圆弧过渡，出液时流体呈稳定柱状，不会出现断流、飞溅的情况，使用者可以精准控制倾倒的流量，避免液体洒漏造成浪费。
