蜗壳式离心风机壳体逆向结构设计

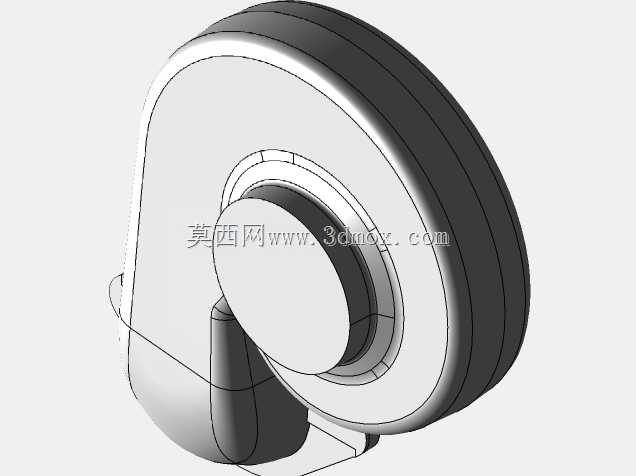

　　这款蜗壳式壳体是小型离心风机的核心承载部件，日常在桌面通风设备、小型工业散热机组、便携式空气循环装置里都能见到它的身影，核心作用是约束叶轮甩出的气流走向，把动压高效转化为静压，降低气流在壳体内的紊流损耗。从结构上看，整体采用阿基米德螺旋线生成流道型面，螺旋段的曲率变化完全匹配叶轮出口的气流速度梯度，避免气流在壳壁处产生突变折返，靠近出风口的位置做了渐扩式截面设计，顺着气流流出方向逐步扩大过流面积，进一步降低出口动压损失。壳体一侧的圆形敞口是叶轮安装腔，腔体内壁预留了叶轮旋转的安全间隙，边缘的带孔法兰是和端盖配合的安装位，法兰上的安装孔位做了沉头处理，装配后螺栓头不会突出端面，保证和端盖贴合的平面度，避免运行时出现漏风问题。

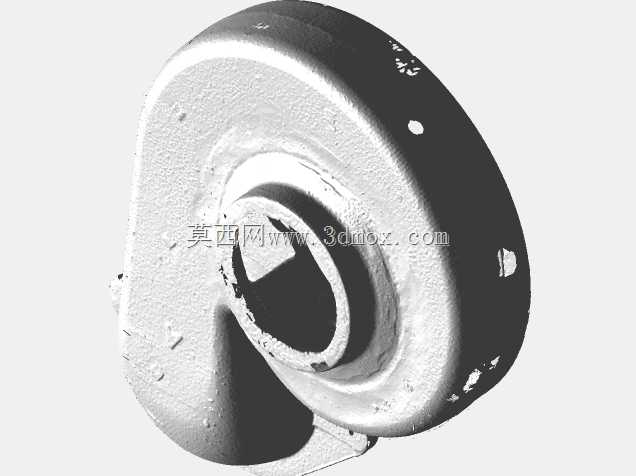

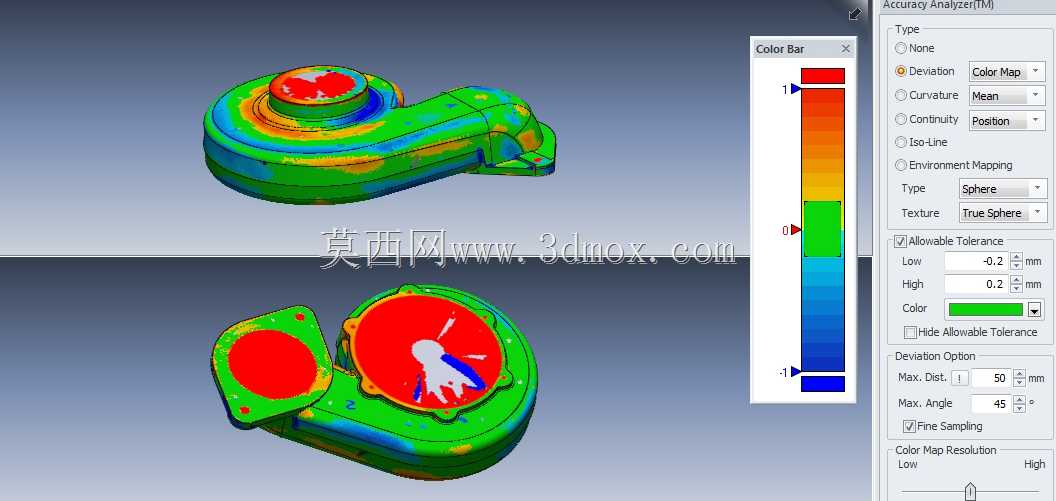

　　蜗壳顶部的圆形凸台是进风口对接位，凸台外径匹配常规通风软管的卡箍尺寸，安装时直接套入软管锁紧卡箍就能完成气路连接，不需要额外做转接结构。壳体侧面延伸出的带安装耳的矩形接口是出风口，安装耳上的定位孔用来对接出风管路或者设备的散热风道接口，安装耳和壳体主体做了圆弧过渡加强，避免长期受气流振动出现连接位开裂。做逆向重构的时候，首先通过扫描获取的点云数据提取流道的核心型线，先保证螺旋段的曲率连续，再处理安装法兰、进出风口的安装基准面，所有安装孔的位置度公差控制在0.1mm以内，保证和配套部件的互换性。壳体壁厚根据不同位置的受力做了差异化设计，流道主体壁厚均匀，避免注塑或者压铸时出现缩痕，安装位、加强筋位置适当增加壁厚，提升整体结构强度，安装边界上所有对接面的平面度都做了公差约束，保证装配后的密封性能，不会出现气流泄漏影响风机效率。
