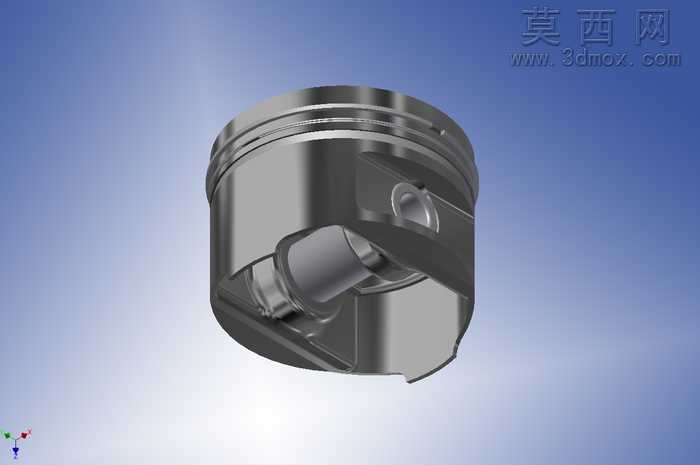

内燃机活塞结构三维设计作品

本作品为内燃机核心部件活塞的三维参数化建模成果，建模过程依托三维设计软件完成全流程结构搭建，首先基于活塞的实际工作工况确定核心设计参数，围绕活塞的往复运动受力特性、热负荷承载需求展开结构规划。建模阶段优先完成活塞头部的轮廓构建，精准还原活塞环槽的分层结构，每道环槽的宽度、深度、倒角参数均参照通用内燃机活塞的行业设计规范设定，保证活塞环装配后的密封性能符合设计要求。活塞销座部分采用对称式加强结构设计，建模时对销孔的同轴度、座体与活塞主体的过渡圆角做了精细化处理，避免应力集中导致的结构失效，同时还原了活塞销与销座的装配配合结构，清晰展现二者的连接关系。裙部建模充分考虑活塞工作时的热膨胀特性，采用符合实际工况的型线设计，既保证活塞在气缸内的往复运动导向精度，又预留合理的热膨胀间隙，避免工作过程中出现拉缸问题。材质渲染阶段，针对活塞的铝合金基体特性调整金属材质参数，还原金属表面的机加工纹理与哑光金属质感，对活塞环、活塞销等不同部件分别赋予对应的材质表现，通过光影渲染突出各结构的边界与装配关系，整体渲染效果清晰展现活塞的立体结构与细节特征。设计过程中充分考量活塞的实际功能需求，各部分结构比例协调，既满足结构强度要求，又兼顾轻量化设计目标，完整还原了内燃机活塞的典型结构特征，可用于动力系统结构教学、零部件装配演示、内燃机原理展示等场景，模型结构严谨，细节还原度高，各特征参数符合通用机械零部件的设计规范。
