辐条式金属传动轮结构设计作品

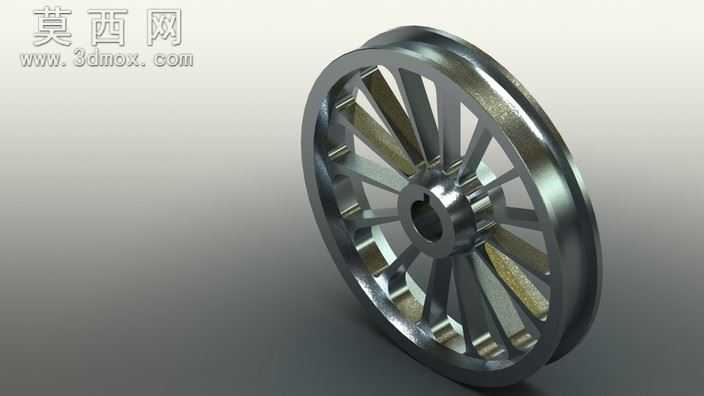

本作品为辐条式结构的金属传动轮三维建模设计，整体采用对称式辐条排布结构，在三维建模过程中，首先以中心轴孔为基准建立旋转中心轴，通过草图绘制轮缘、轮毂的基础截面轮廓，使用旋转特征生成轮体的基础回转结构，再通过单根辐条的草图拉伸、圆周阵列操作完成全部辐条的结构搭建，建模过程中对辐条与轮缘、轮毂的衔接位置做了圆角过渡处理，避免应力集中的结构缺陷。材质渲染阶段，为轮体整体赋予了抛光金属材质，调整材质的反射率、粗糙度参数模拟钢制零件的金属光泽，在辐条的局部区域添加了细微的做旧质感，还原实际机加工金属零件的表面质感，同时通过场景布光突出轮体的曲面光影变化，清晰展现轮缘的厚度、辐条的截面形态以及中心轴孔的键槽结构细节。结构设计上，中心轮毂位置设置有带键槽的安装轴孔，用于和传动轴配合传递扭矩，多根均匀排布的辐条在保证轮体整体结构强度的同时，有效降低了轮体自身重量，外圈轮缘做了加厚处理，保证传动接触位置的耐磨性能，辐条采用变截面设计，靠近轮毂位置厚度更大，向轮缘方向逐渐收窄，符合力学传递的结构逻辑。设计思路围绕机械传动场景的实际使用需求展开，在保证传动结构可靠性的前提下优化轮体的重量分布，兼顾结构强度与轻量化需求，建模过程中严格遵循机械设计的尺寸规范，各部分结构的衔接处均做了符合机加工工艺的倒角、圆角处理，避免出现无法加工的尖锐结构，最终渲染效果清晰展现了该传动轮的整体外观与内部结构特征，可用于机械传动结构的教学演示、相关设备的装配设计参考等场景。
