带线性给料机构的碗式送料设备结构

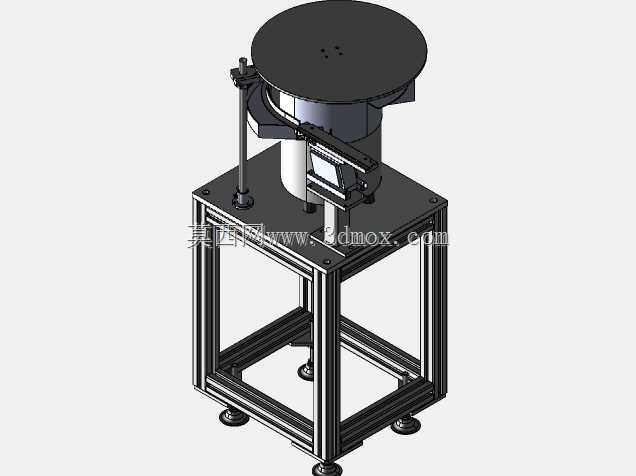

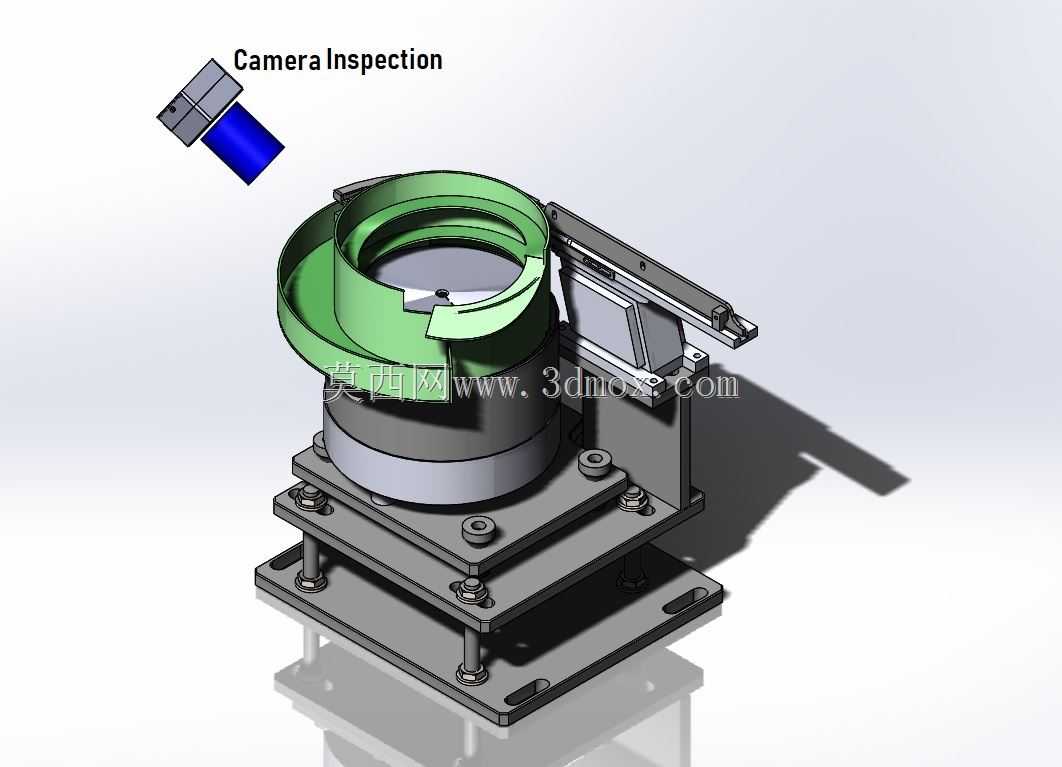

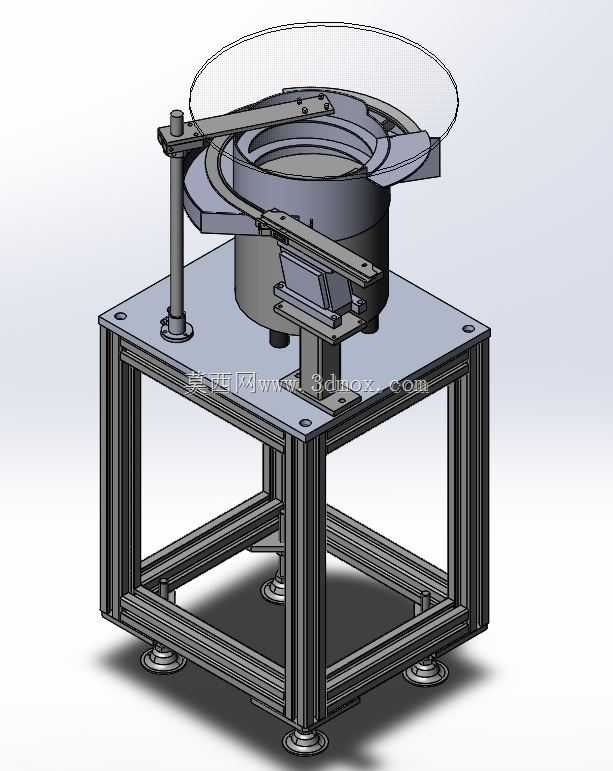

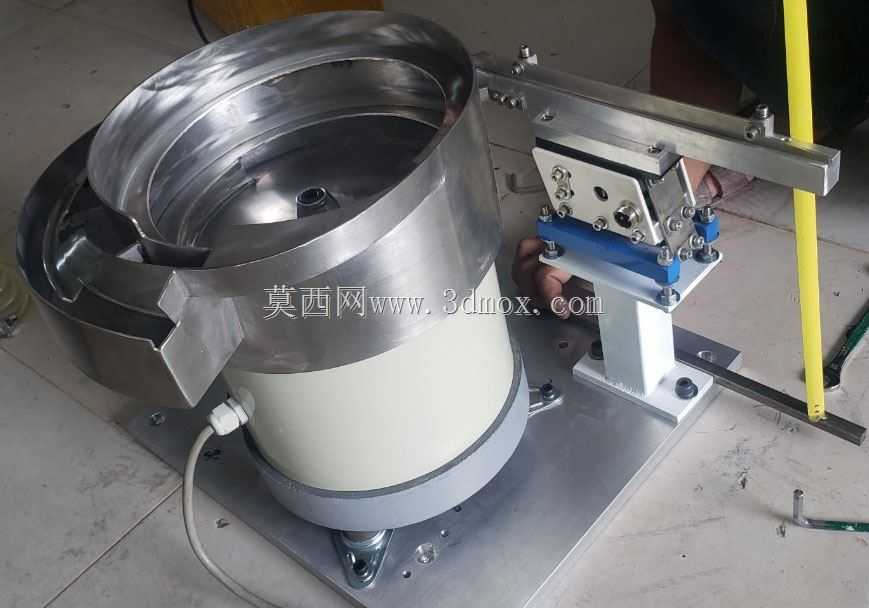

　　这套给料结构在小零件自动化装配、分拣产线中应用极广，常见于电子元器件、小五金件的有序上料工位，能将散料状态的工件按统一姿态定向输送至下游工序，替代人工排料上料的重复劳作，大幅提升产线连续运行的稳定性。设备核心由振动碗本体、线性直振送料轨道、铝型材方管焊接机架、可调支撑脚几部分组成，振动碗上部设置了透明防护围边，避免高速振动过程中工件从料斗边缘飞溅掉落，围边采用快拆结构固定，日常清理料斗、更换适配工件时无需拆卸大量紧固件即可完成操作。线性给料轨道与振动碗出料口采用无硬连接的搭接设计，两者之间预留微小间隙，避免振动碗的激振力传递至直振轨道影响送料节奏，轨道侧面设置了姿态筛选挡块，不符合出料姿态的工件会在输送过程中被挡块拨落，

　　重新回流至振动碗内进行二次排序，无需额外增设视觉检测或剔除机构即可完成基础姿态筛选。机架采用标准工业铝型材拼装而成，型材连接处采用内置角码连接，整体刚性满足振动设备的动载荷要求，底部配置四个可调万向脚杯，可根据现场地面平整度调整设备水平度，抵消地面不平带来的振动偏载问题，脚杯底部设置橡胶减震垫，能削弱设备运行时传递至地面的振动，避免对周边高精度检测设备造成干扰。设计过程中优先考虑了不同规格工件的适配性，振动碗的螺旋轨道宽度、出料口挡块位置、线性轨道的导向槽宽度均预留了调节余量，更换相近尺寸的工件时仅需调整挡块位置、更换适配导向条即可完成换型，无需重新制作整套振动碗本体。设备安装时需注意预留周边维护空间，

　　振动碗后侧需预留至少150mm的间隙用于调整振动电磁铁间隙，线性轨道末端需与下游接料机构保持3-5mm的安全间距，避免硬接触影响送料精度，整体设备的重心落在机架几何中心范围内，满料状态下运行无明显偏晃，连续运行时的送料节拍可通过调整振动控制器的输出电压进行无级调节，匹配不同产线的节拍需求。
