双层输送式自动化作业设备结构设计

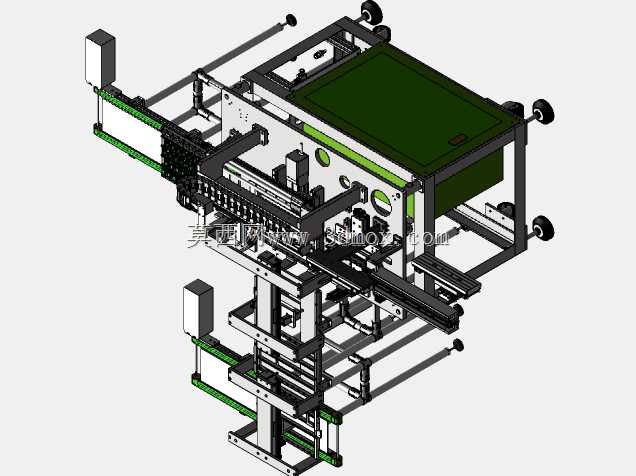

　　该设备采用双层并行输送的机架布局，主要面向3C电子、小型五金件的产线衔接工序，可完成工件的中转、定位与工位间流转，适配多工序串联的自动化生产场景，能够对接上下料机械手、检测工位、加工工位等不同功能单元，减少产线的平面占用空间，提升车间单位面积的产能排布密度。从结构设计逻辑来看，设备底部配置带刹车的万向脚轮与可调支撑脚组合，既满足设备转场移动的便利性，也能在固定工位安装时通过可调脚调整水平度，抵消地面不平整带来的机架形变，保障输送平面的平行度误差控制在合理范围内。上层机架设置大尺寸安装台面，可根据实际工序需求搭载检测模组、点胶单元或者分拣执行机构，台面预留的标准化安装孔位采用通用孔距设计，

　　无需二次加工即可适配多数标准工业配件的安装需求，降低产线改造的二次设计成本。双层输送线体采用同步带传动结构，线体侧边设置导向挡边，可根据工件的外形尺寸调整挡边间距，适配不同规格的盒装、板状工件输送，输送速度可通过驱动端的伺服参数进行无级调整，匹配不同节拍的生产需求。设备两侧布置的电气安装盒采用外置式设计，将接线端子、驱动控制器等电气元件独立安装在机架侧方，既方便后期的线路检修与元件更换，也避免电气元件与输送区域的工件、碎屑接触，降低电气故障的发生概率。机架主体采用工业铝型材拼接搭建，连接处采用高强度角件与内置螺栓紧固，兼顾结构刚性与组装便利性，整体机架的受力经过校核，在搭载额定负载的执行机构时，机架的形变量不会影响输送线的运行精度。

　　设备的安装边界预留了足够的维护空间，线体驱动端的张紧机构设置在机架外侧，无需拆解线体护板即可完成同步带的张紧度调整，日常维护操作无需占用过多产线停机时间。上下层线体的端部设置对接导向结构，可与上下游设备的输送线实现无缝衔接，避免工件在转接线体时出现卡滞、掉落的问题，线体下方预留的走线槽可将动力线、信号线统一收纳，避免线路外露带来的安全隐患，同时让设备整体外观更规整，符合工业现场的安全管理要求。
