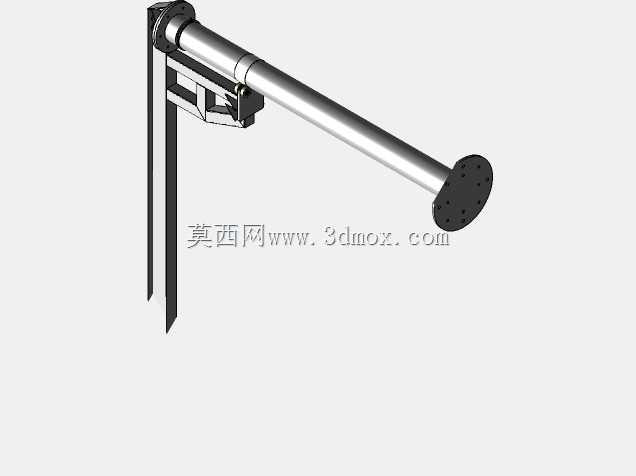

200kg负载汽车举升用悬臂起重夹具结构

　　该结构为适配汽车维修、零部件转运场景的壁装式悬臂起重装置，额定承载200kg，核心解决狭小作业空间内汽车零部件、维修总成的短距离吊装移位需求，常见于汽修工位、小型装配线边的定点物料搬运环节，替代传统人工抬升作业，降低作业人员腰部负荷与磕碰风险。从结构设计逻辑来看，装置采用立柱壁挂式安装方案，竖向支撑构件通过多组膨胀螺栓与墙面、工位立柱刚性连接，安装时需保证支撑面平面度误差不超过2mm，避免悬臂受载后产生附加弯矩影响连接可靠性。水平臂体采用空心圆管截面设计，在保证抗弯截面模量满足额定负载下挠度要求的同时，尽可能降低臂体自身重量，减少旋转副的摩擦阻力；臂体与竖向立柱的连接位置配置滑动轴承副，可实现水平方向180度范围内的回转动作，

　　作业覆盖范围为臂长对应的扇形区域，选型时需根据工位实际物料摆放位置确认臂长参数，避免出现吊装盲区。臂体末端配置圆形法兰安装盘，盘面均布螺栓孔用于挂载起重吊具、夹具组件，可适配吊钩、专用汽车零部件夹爪等不同吊具，满足不同形态物料的吊装需求。臂体与立柱的连接位置设置加强三角筋结构，筋板与臂体、立柱采用满焊连接，焊缝高度不小于连接件最薄壁厚，分散臂体根部的应力集中，避免长期受载后出现焊缝开裂、臂体下挠变形的问题。实际安装时需确认壁挂基体的承载能力，砖混墙面需加装穿墙螺栓配合背板加固，钢结构立柱可直接采用焊接或抱箍方式固定，安装完成后需进行1.25倍额定负载的静载试验，保压15分钟无明显变形、异响后方可投入使用。

　　日常使用中需定期检查回转副的润滑状态、连接螺栓的预紧力，臂体表面需做防锈喷涂处理，适应汽修车间多油污、多粉尘的作业环境，该结构的三维建模过程中对所有配合面做了公差匹配，回转副的间隙控制在0.1-0.3mm之间，既保证转动灵活，又避免臂体回转时出现过大晃动量，提升吊装作业的对位精度。
