汽车涂装线喷漆室三维吊装输送架结构

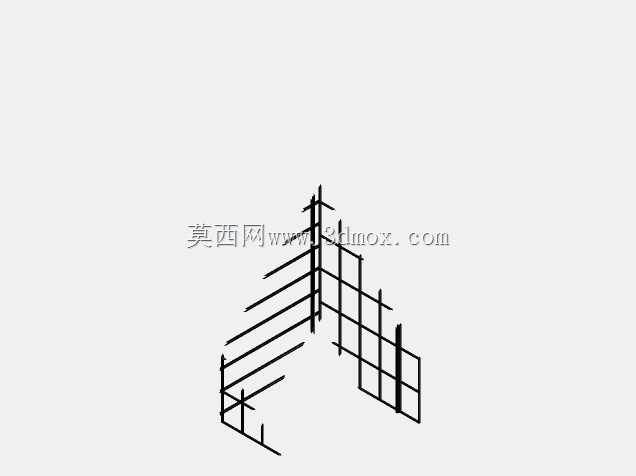

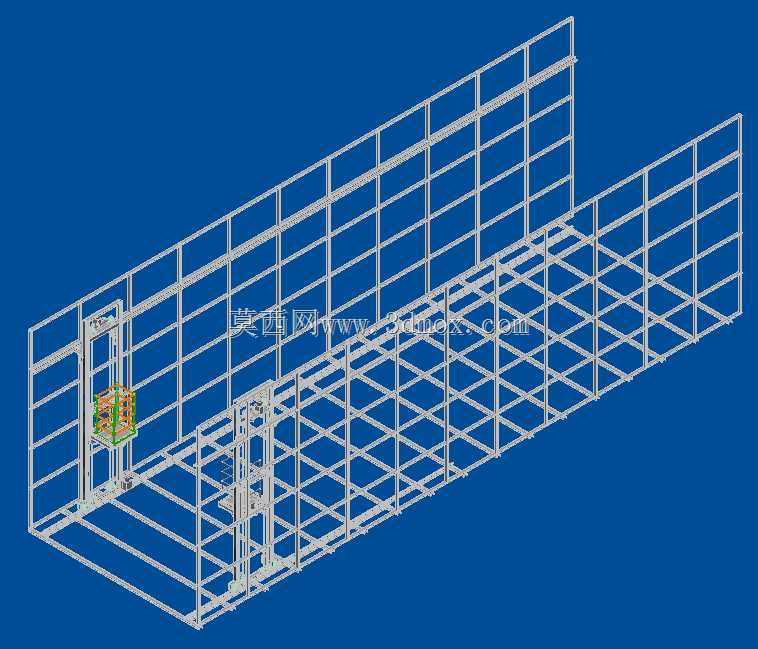

　　这套吊装结构主要适配汽车零部件涂装车间的喷漆室作业场景，解决固定工位作业时工件转运、姿态调整的实际痛点。日常喷漆作业中，操作工人长期处于固定工位，若工件无法沿作业面灵活移动，不仅会大幅增加工人反复挪动的动线长度，还容易因工件角度受限出现漏喷、漆膜厚度不均的质量问题，这套吊装架的设计核心就是围绕喷漆室的作业边界，搭建可沿长度方向平稳滑移的承载框架。从结构设计逻辑来看，整体采用矩形管材拼接成格构式框架，底部沿喷漆室长度方向铺设双组平行导轨，两组带滑动副的吊装滑车搭载在导轨上，滑车集成了工件挂载接口与竖向升降调节位，可根据待喷工件的尺寸调整挂载高度，适配不同规格的汽车外覆盖件、结构件的挂载需求。

　　框架整体的宽度方向完全贴合喷漆室的操作面净宽，不会超出喷漆室的排风隔栅边界，避免干扰喷漆室的层流风场，长度方向覆盖喷漆室的整个作业段，工人站在固定操作位即可通过滑动滑车将工件移动到最佳喷涂距离，无需反复走动调整站位。设计时特意将框架的主承载立柱设置在喷漆室侧边的非操作区，不会占用工人的作业空间，框架的横向连接杆件采用等间距排布，既保证整体结构的抗扭刚度，避免滑车移动时出现框架晃动影响喷涂精度，也不会在工件表面形成杆件投影遮挡，减少喷漆过程中的阴影盲区。滑车的滑动副采用低阻尼导向结构，推动时无卡滞，挂载后整体下沉量控制在喷涂作业允许的误差范围内，不会因负载变形导致工件与喷漆室壁面发生剐蹭。

　　安装时框架底部通过膨胀螺栓与喷漆室的混凝土地面固定，顶部可根据车间层高选择与厂房桁梁拉结或做独立顶部支撑，整体安装边界完全适配常规汽车涂装线通过式喷漆室的内部尺寸，无需对现有喷漆室的室体结构做大规模改造，可直接加装在已投产的喷漆工位上，适配中小批量汽车零部件的喷涂作业需求，减少工人无效动作，提升单工位的喷涂作业效率，同时降低因反复挪动工件带来的漆面磕碰损伤概率。
