多工位球团研磨成型模具结构设计

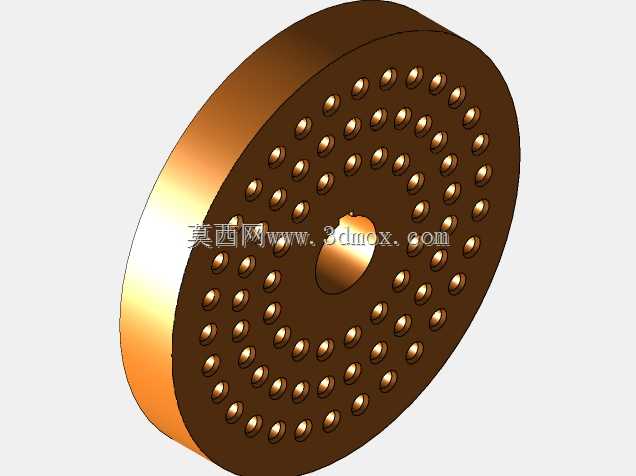

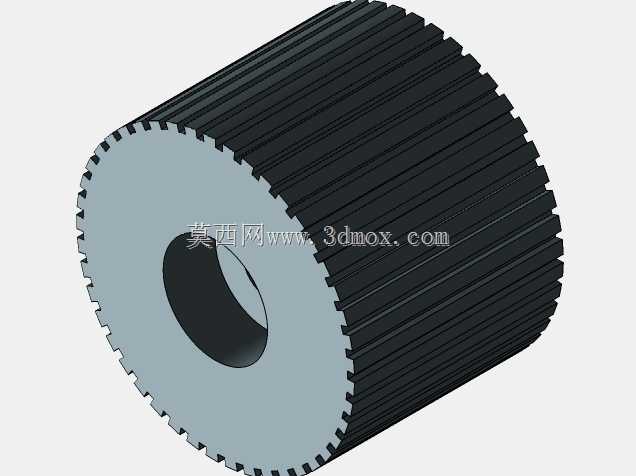

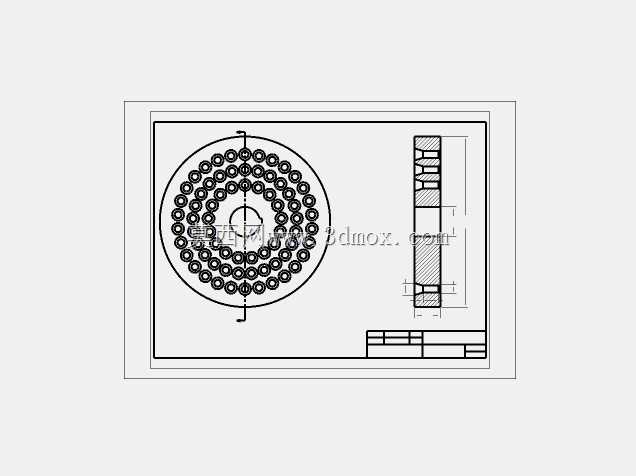

　　在粉体物料球团制备的研磨工序中，这类盘式多孔研磨模具是核心成型作业部件，主要适配立式行星研磨设备、盘式球团成型机的作业工位，承担粉体物料压实、球胚初成型、球面粗研磨的复合功能，常见于粉末冶金、矿粉球团制备、精密陶瓷胚料成型、磨料微球生产的加工环节，区别于单腔冲压模具，这类多工位排布的盘式结构能在单次转盘回转周期内完成数十个球胚的同步成型作业，大幅提升连续化生产的作业效率。从结构设计逻辑来看，模具整体采用圆盘式回转结构，中心设置同轴安装定位孔，可直接与设备主轴的定位轴肩配合，安装时通过端面压块锁紧即可保证回转同轴度，避免高速运转时出现偏磨、动平衡失衡的问题。盘面的成型腔采用多层环形阵列排布，从中心向外逐圈递增腔位数量，

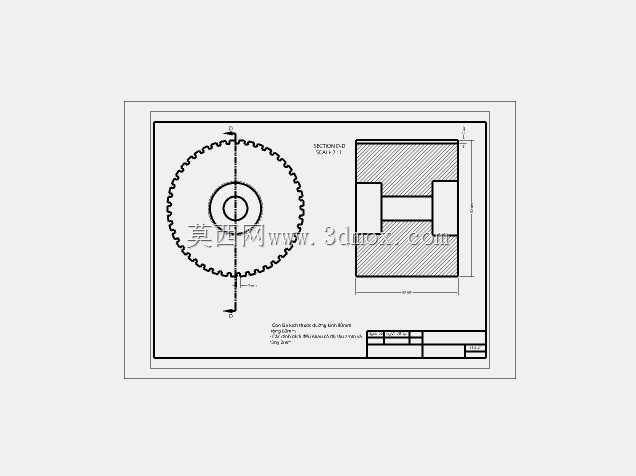

　　每个型腔为半球形凹陷结构，上下模合模后可形成完整的球形腔体，型腔的表面粗糙度需要控制在Ra0.8以下，避免球胚脱模时出现粘料、球面拉伤的缺陷，同时型腔边缘做了0.2mm的圆角过渡，减少合模时的硬接触磕碰，延长模具的使用寿命。模具的厚度尺寸需要匹配对应设备的模腔安装间隙，外径尺寸不超出设备转盘的安装边界，中心定位孔的公差采用H7级精度，保证与主轴的配合间隙控制在合理范围，避免回转过程中出现径向窜动。设计时需要重点考量盘面的受力分布，由于研磨作业时每个型腔承受的挤压力基本一致，环形阵列的排布方式能让整体受力均匀传递到模具基体，避免局部应力集中导致的盘面变形；模具基体选用高铬合金材质时，热处理后的硬度可达HRC58-62，

　　能承受研磨过程中硬质粉料的持续冲刷磨损，针对不同物料的研磨需求，也可调整型腔的直径尺寸、排布密度，适配不同粒径规格的球团生产需求。在实际安装调试时，需要保证上下模具的同轴度误差不超过0.05mm，合模后各型腔的错位量控制在0.03mm以内，否则会导致成型后的球团出现合模缝错位、圆度超差的问题；模具的端面设置有定位销孔，可与设备转盘上的定位销配合，避免长期回转作业后模具出现周向移位，保证每次合模的型腔对位精度。这类模具的日常维护也相对便捷，作业完成后可直接通过设备的模架快拆结构卸下，清理型腔内残留的粉料即可，不需要复杂的拆解流程，适配批量连续生产的作业节奏。
